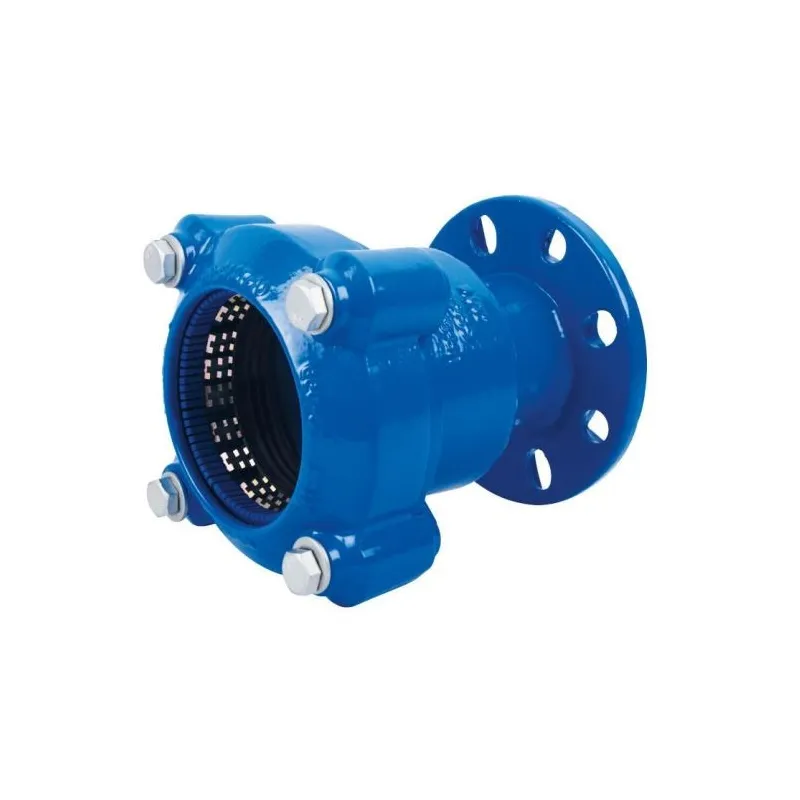

Adaptateur de bride large plages verrouillé pour tube PVC / Polyéthylène / Acier / Fonte

Utilisation :

Adaptateur de bride verrouillé autobuté large plages pour le raccordement de réseaux de distribution et d’adduction d’eau, irrigation et eau potable.
Avec bague de verrouillage acier.
Montage sur tube sans démontage du raccord.
Modèle large plages permettant une adaptation sur une grande gamme de diamètre avec un seul raccord.

  • Réseaux de distribution et d’adduction d’eau
  • Température mini et maxi admissible Ts : + 0°C à + 60°C
  • Pression maxi admissible Ps : 16 bars jusqu’au DN200, 10 bars au-delà

Disponible du DN50 au DN300

Normes et certifications : Certification ACSType de raccordement : À brides PN10/16 (EN1092-2)
Plus de détails
ø46 - 70 x à bride pn16 dn50
Are you an individual?
Are you a professional?

Log in to find out your discount.

€400.80 Tax included

334 € tax excl.

Unité de vente : Pièce
2509F046070D050
Ø tube: Ø46 - 70 x à bride PN16 DN50
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Adaptateur de bride large plages verrouillé pour tube tous matériaux

Caractéristiques :

  • Adaptateur fonte verrouillé pour tubes tous matériaux
  • Joint EPDM
  • Visserie anti corrosion revêtue Geomet
  • Avec bague autobloquante
  • Peinture époxy couleur bleue RAL 5015, épaisseur 250μ

Construction :

  • Raccordement : A brides PN10/16
  • Pression Maxi : 16 Bars jusqu’au DN200, 10 bars au-delà
  • Matière : Fonte EN GJS-500-7

Normalisation :

  • Fabricant certifié ISO 9001 : 2015
  • Directive 2014/68/UE : Produits exclus de la directive ( Article 1, § 2.b )
  • Tests d’étanchéité suivant la norme EN 12266-1
  • Brides suivant la norme EN 1092-2 PN10-16
  • Attestation de conformité sanitaire A.C.S. N° 19 ACC LY 211
  • Joint EPDM suivant normes EN 681-1, BS 6920
  • Boulonnerie suivant normes DIN 931, DIN 934 et DIN 125
  • Corps et contre bride suivant normes EN 1514, EN 1563, BS 6920

Caractéristiques techniques Adaptateur de bride large plages verrouillé pour tube tous matériaux

Data sheet

Reference
2509F046070D050
Avis de l'équipe
Montage sur tube sans démontage du raccord.
Corps
Fonte EN GJS-500-7
Entraxe
En fonction du modèle choisi
Type de raccordement
À brides PN10/16 (EN1092-2)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
0°C
Température maximum
60°C
Fluide admissible
Arrosage et irrigation Eau réseaux d'adduction et distribution d'eau
Normes et certifications
Certification ACS EN 12266-1 ISO 9001 : 2015
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce

Download documentation

FT 2509

Fiche technique Adaptateur de bride large plages verrouillé pour tube

Download (348.59KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Adaptateur de bride large plages verrouillé pour tube tous matériaux

Voici la liste des références et poids correspondants aux options séléctionnées.
2509F046070D050 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø46 - 70 x à bride PN16 DN50
Ø tube Ø46 - 70 x à bride PN16 DN50
Packed weight 7,1kg
334 € tax excl.
Consulter
2509F070095D065 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø70 - 95 x à bride PN16 DN60 - 65
Ø tube Ø70 - 95 x à bride PN16 DN60 - 65
Packed weight 7,7kg
421.82 € tax excl.
Consulter
2509F088123D080 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø88 - 123 x à bride PN16 DN80
Ø tube Ø88 - 123 x à bride PN16 DN80
Packed weight 8,5kg
467.77 € tax excl.
Consulter
2509F108143D100 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø108 - 143 x à bride PN16 DN100
Ø tube Ø108 - 143 x à bride PN16 DN100
Packed weight 9,3kg
561.73 € tax excl.
Consulter
2509F133168D125 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø133 - 168 x à bride PN16 DN125
Ø tube Ø133 - 168 x à bride PN16 DN125
Packed weight 11,7kg
876.27 € tax excl.
Consulter
2509F159194D150 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø159 - 194 x à bride PN16 DN150
Ø tube Ø159 - 194 x à bride PN16 DN150
Packed weight 14,5kg
982.48 € tax excl.
Consulter
2509F200235D200 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø200 - 235 x à bride PN16 DN200
Ø tube Ø200 - 235 x à bride PN16 DN200
Packed weight 18,5kg
1202.01 € tax excl.
Consulter
2509F250285D250 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø250 - 285 x à bride PN10 DN250
Ø tube Ø250 - 285 x à bride PN10 DN250
Packed weight 30,5kg
1499.19 € tax excl.
Consulter
2509F315350D300 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø315- 350 x à bride PN10 DN300
Ø tube Ø315- 350 x à bride PN10 DN300
Packed weight 40,5kg
1750.42 € tax excl.
Consulter
Référence - Désignation Ø tube Packed weight Prix
2509F046070D050 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø46 - 70 x à bride PN16 DN50 Ø46 - 70 x à bride PN16 DN50 7,1kg 334 € tax excl.
2509F070095D065 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø70 - 95 x à bride PN16 DN60 - 65 Ø70 - 95 x à bride PN16 DN60 - 65 7,7kg 421.82 € tax excl.
2509F088123D080 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø88 - 123 x à bride PN16 DN80 Ø88 - 123 x à bride PN16 DN80 8,5kg 467.77 € tax excl.
2509F108143D100 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø108 - 143 x à bride PN16 DN100 Ø108 - 143 x à bride PN16 DN100 9,3kg 561.73 € tax excl.
2509F133168D125 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø133 - 168 x à bride PN16 DN125 Ø133 - 168 x à bride PN16 DN125 11,7kg 876.27 € tax excl.
2509F159194D150 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø159 - 194 x à bride PN16 DN150 Ø159 - 194 x à bride PN16 DN150 14,5kg 982.48 € tax excl.
2509F200235D200 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø200 - 235 x à bride PN16 DN200 Ø200 - 235 x à bride PN16 DN200 18,5kg 1202.01 € tax excl.
2509F250285D250 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø250 - 285 x à bride PN10 DN250 Ø250 - 285 x à bride PN10 DN250 30,5kg 1499.19 € tax excl.
2509F315350D300 - Adaptateur de bride large plages verrouillé pour tube tous matériaux - Ø315- 350 x à bride PN10 DN300 Ø315- 350 x à bride PN10 DN300 40,5kg 1750.42 € tax excl.
