Adaptateur de bride large plages avec talon d'appui pour tubes rigides ø58 - 74 x à bride pn16 dn50

Adaptateurs à brides et manchons en fonte
Adaptateur à bride fonte à serrage extérieur pour tubes rigides
search
  • Adaptateur à bride fonte à serrage extérieur pour tubes rigides
  • Nomenclature Adaptateur à bride fonte à serrage extérieur pour tubes rigides
  • Dimensions dn50-200 Adaptateur à bride fonte à serrage extérieur pour tubes rigides
  • Dimensions dn100-400 Adaptateur à bride fonte à serrage extérieur pour tubes rigides
  • Dimensions dn250-400 Adaptateur à bride fonte à serrage extérieur pour tubes rigides

Photos non contractuelles

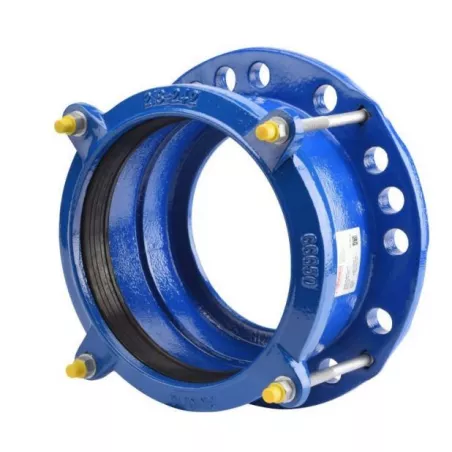

Adaptateur de bride large plages avec talon d'appui pour tubes PVC / Acier / Fonte

Utilisation :

Adaptateur de bride large plages pour le raccordement de réseaux de distribution et d’adduction d’eau, irrigation et eau potable.
Avec talon d’appui permettant le montage de vannes wafer.
Montage sur tube sans démontage du raccord.
Modèle large plages permettant une adaptation sur une grande gamme de diamètre avec un seul raccord.

  • Réseaux de distribution et d’adduction d’eau, Irrigation
  • Température mini et maxi admissible Ts : + 0°C à + 60°C
  • Pression maxi admissible Ps : 16 bars jusqu’au DN200, 10 bars au-delà

Disponible du DN50 au DN400

Ne convient pas pour les tubes en Polyéthylène

Normes et certifications : Certification ACSNormes et certifications : WRASType de raccordement : À brides PN10/16 (EN1092-2)
Plus de détails
ø58 - 74 x à bride pn16 dn50
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€61.15 Tax included

50.96 € tax excl.

Unité de vente : Pièce
2501F058074D050
Ø tube: Ø58 - 74 x à bride PN16 DN50
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Adaptateur de bride large plages avec talon d'appui pour tubes rigides

Caractéristiques :

  • Corps fonte
  • Joint EPDM
  • Montage sur tube sans démontage du raccord
  • Avec talon d’appui
  • Visserie anti corrosion revêtue Geomet 500 grade B
  • Peinture époxy couleur bleue RAL 5017, épaisseur 250μ

Construction :

  • Raccordement : A brides PN10/16
  • Pression Maxi : 16 Bars jusqu’au DN200, 10 bars au-delà
  • Matière : Fonte EN GJS-500-7

Normalisation :

  • Fabricant certifié ISO 9001 : 2015
  • Directive 2014/68/UE : Produits exclus de la directive ( Article 1, § 2.b )
  • Construction suivant norme EN 14525
  • Brides suivant la norme EN 1092-2 PN10-16 et ISO 7005-2
  • Attestation de conformité sanitaire A.C.S. N° 18 ACC LY 203 du DN50 au DN315
  • Certification pour l’eau potable Anglaise WRAS
  • Tests d’étanchéité suivant la norme ISO 5208
  • Raccords pour systèmes de canalisations en PVC suivant norme NF EN 12842
  • Boulonnerie avec revêtement anti corrosion suivant norme NF EN ISO 9227 + NFA05-109
  • Revêtements conforme à la directive RoHS 2002/95/CE

Caractéristiques techniques Adaptateur de bride large plages avec talon d'appui pour tubes rigides

Data sheet

Reference
2501F058074D050
Avis de l'équipe
Montage sur tube sans démontage du raccord. Le raccord est équipé d'une butée pour faciliter la pose.
Corps
Fonte EN GJS-500-7
Entraxe
En fonction du modèle choisi
Type de raccordement
À brides PN10/16 (EN1092-2)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
0°C
Température maximum
60°C
Fluide admissible
Arrosage et irrigation Eau réseaux d'adduction et distribution d'eau
Normes et certifications
Certification ACS ISO 5208 ISO 9001 : 2015 WRAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce

Télécharger la documentation

FT 2501

Fiche technique Adaptateur de bride large plages avec talon d'appui pour tubes rigides

Download (437.66KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Adaptateur de bride large plages avec talon d'appui pour tubes rigides

Voici la liste des références et poids correspondants aux options séléctionnées.
2501F058074D050 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø58 - 74 x à bride PN16 DN50
Ø tube Ø58 - 74 x à bride PN16 DN50
Poids emballé 5,6kg
50.96 € tax excl.
Consulter
2501F068084D065 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø68 - 84 x à bride PN16 DN60 - 65
Ø tube Ø68 - 84 x à bride PN16 DN60 - 65
Poids emballé 5,2kg
62.24 € tax excl.
Consulter
2501F084105D080 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø84 - 105 x à bride PN16 DN80
Ø tube Ø84 - 105 x à bride PN16 DN80
Poids emballé 7,1kg
74.23 € tax excl.
Consulter
2501F109133D100 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø109 - 133 x à bride PN16 DN100
Ø tube Ø109 - 133 x à bride PN16 DN100
Poids emballé 7,3kg
82.36 € tax excl.
Consulter
2501F133157D125 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø133 - 157 x à bride PN16 DN125
Ø tube Ø133 - 157 x à bride PN16 DN125
Poids emballé 8,4kg
124.51 € tax excl.
Consulter
2501F157182D150 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø157 - 182 x à bride PN16 DN150
Ø tube Ø157 - 182 x à bride PN16 DN150
Poids emballé 11,8kg
139.82 € tax excl.
Consulter
2501F194215D200 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø194 - 215 x à bride PN10/16 DN200
Ø tube Ø194 - 215 x à bride PN10/16 DN200
Poids emballé 17,1kg
169.23 € tax excl.
Consulter
2501F218242D200 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø218- 242 x à bride PN10/16 DN200
Ø tube Ø218- 242 x à bride PN10/16 DN200
Poids emballé 18kg
193.28 € tax excl.
Consulter
2501F242268D250 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø242 - 268x à bride PN10/16 DN250
Ø tube Ø242 - 268x à bride PN10/16 DN250
Poids emballé 20,1kg
232.86 € tax excl.
Consulter
2501F266291D250 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø266 - 291 x à bride PN10/16 DN250
Ø tube Ø266 - 291 x à bride PN10/16 DN250
Poids emballé 20,8kg
243.07 € tax excl.
Consulter
2501F280305D250 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø280 - 305 x à bride PN10/16 DN250
Ø tube Ø280 - 305 x à bride PN10/16 DN250
Poids emballé 23,1kg
284.93 € tax excl.
Consulter
2501F302327D300 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø302 - 327 x à bride PN10/16 DN300
Ø tube Ø302 - 327 x à bride PN10/16 DN300
Poids emballé 25,1kg
312.52 € tax excl.
Consulter
2501F324350D300 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø324 - 350 x à bride PN10/16 DN300
Ø tube Ø324 - 350 x à bride PN10/16 DN300
Poids emballé 31,5kg
323.73 € tax excl.
Consulter
2501F352378D350 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø352 - 378 x à bride PN10/16 DN350
Ø tube Ø352 - 378 x à bride PN10/16 DN350
Poids emballé 31,2kg
401.34 € tax excl.
Consulter
2501F386410D350 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø386 - 410 x à bride PN10/16 DN350
Ø tube Ø386 - 410 x à bride PN10/16 DN350
Poids emballé 34,5kg
452.43 € tax excl.
Consulter
2501F386410D400 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø386 - 410 x à bride PN10/16 DN400
Ø tube Ø386 - 410 x à bride PN10/16 DN400
Poids emballé 35,9kg
484.09 € tax excl.
Consulter
2501F410436D400 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø410 - 436 x à bride PN10/16 DN400
Ø tube Ø410 - 436 x à bride PN10/16 DN400
Poids emballé 41,2kg
539.21 € tax excl.
Consulter
2501F436462D400 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø436- 462 x à bride PN10/16 DN400
Ø tube Ø436- 462 x à bride PN10/16 DN400
Poids emballé 43,2kg
571.9 € tax excl.
Consulter
Référence - Désignation Ø tube Poids emballé Prix
2501F058074D050 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø58 - 74 x à bride PN16 DN50 Ø58 - 74 x à bride PN16 DN50 5,6kg 50.96 € tax excl.
2501F068084D065 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø68 - 84 x à bride PN16 DN60 - 65 Ø68 - 84 x à bride PN16 DN60 - 65 5,2kg 62.24 € tax excl.
2501F084105D080 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø84 - 105 x à bride PN16 DN80 Ø84 - 105 x à bride PN16 DN80 7,1kg 74.23 € tax excl.
2501F109133D100 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø109 - 133 x à bride PN16 DN100 Ø109 - 133 x à bride PN16 DN100 7,3kg 82.36 € tax excl.
2501F133157D125 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø133 - 157 x à bride PN16 DN125 Ø133 - 157 x à bride PN16 DN125 8,4kg 124.51 € tax excl.
2501F157182D150 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø157 - 182 x à bride PN16 DN150 Ø157 - 182 x à bride PN16 DN150 11,8kg 139.82 € tax excl.
2501F194215D200 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø194 - 215 x à bride PN10/16 DN200 Ø194 - 215 x à bride PN10/16 DN200 17,1kg 169.23 € tax excl.
2501F218242D200 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø218- 242 x à bride PN10/16 DN200 Ø218- 242 x à bride PN10/16 DN200 18kg 193.28 € tax excl.
2501F242268D250 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø242 - 268x à bride PN10/16 DN250 Ø242 - 268x à bride PN10/16 DN250 20,1kg 232.86 € tax excl.
2501F266291D250 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø266 - 291 x à bride PN10/16 DN250 Ø266 - 291 x à bride PN10/16 DN250 20,8kg 243.07 € tax excl.
2501F280305D250 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø280 - 305 x à bride PN10/16 DN250 Ø280 - 305 x à bride PN10/16 DN250 23,1kg 284.93 € tax excl.
2501F302327D300 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø302 - 327 x à bride PN10/16 DN300 Ø302 - 327 x à bride PN10/16 DN300 25,1kg 312.52 € tax excl.
2501F324350D300 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø324 - 350 x à bride PN10/16 DN300 Ø324 - 350 x à bride PN10/16 DN300 31,5kg 323.73 € tax excl.
2501F352378D350 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø352 - 378 x à bride PN10/16 DN350 Ø352 - 378 x à bride PN10/16 DN350 31,2kg 401.34 € tax excl.
2501F386410D350 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø386 - 410 x à bride PN10/16 DN350 Ø386 - 410 x à bride PN10/16 DN350 34,5kg 452.43 € tax excl.
2501F386410D400 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø386 - 410 x à bride PN10/16 DN400 Ø386 - 410 x à bride PN10/16 DN400 35,9kg 484.09 € tax excl.
2501F410436D400 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø410 - 436 x à bride PN10/16 DN400 Ø410 - 436 x à bride PN10/16 DN400 41,2kg 539.21 € tax excl.
2501F436462D400 - Adaptateur de bride large plages avec talon d'appui pour tubes rigides - Ø436- 462 x à bride PN10/16 DN400 Ø436- 462 x à bride PN10/16 DN400 43,2kg 571.9 € tax excl.
