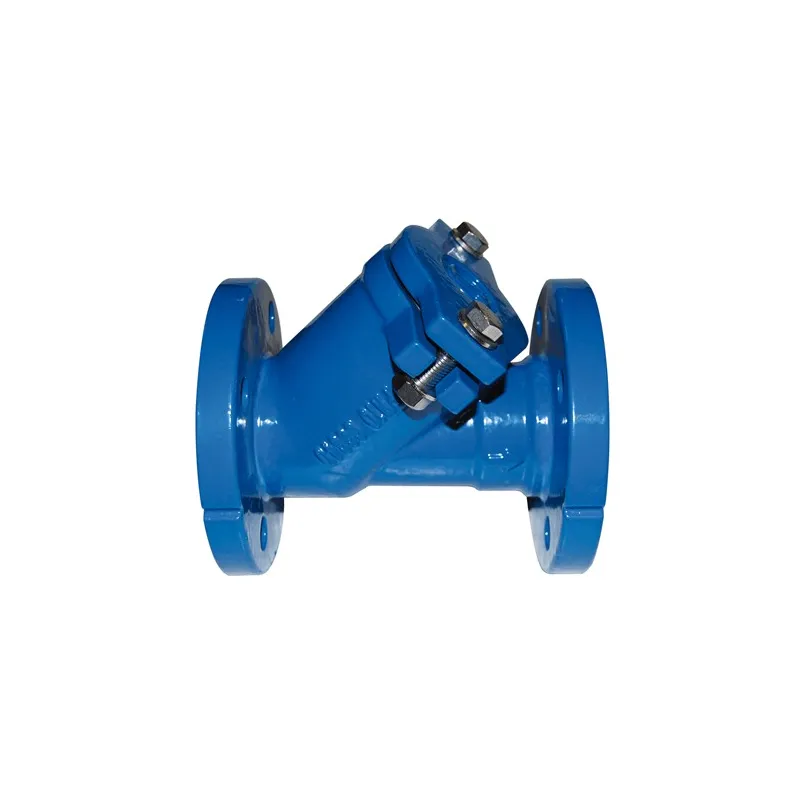

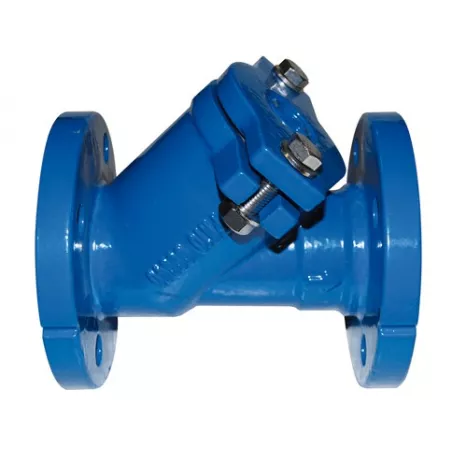

Clapet de non-retour fonte système à boule en GJS-400-15 à brides dn 40

Clapet à boule
Clapet de non-retour fonte système à boule en GJS-400-15 à brides
search
  • Clapet de non-retour fonte système à boule en GJS-400-15 à brides
  • NOMENCLATURE 332
  • DIMENSIONS ( en mm ) 332
  • DIMENSIONS BRIDES ( en mm ) 332
  • DIAGRAMME PERTES DE CHARGES 332
  • POSITIONS DE MONTAGE 332

Photos non contractuelles

Clapet de non-retour fonte système à boule en GJS-400-15 pour station de relevage conforme NF EN 12050-4 à brides

Utilisation :

  • Pour réseaux d’adduction, de distribution et d’évacuation d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 80°C
  • Pression maxi admissible Ps : 10 bars

Disponible en :

  • A brides RF PN10/16 du DN40 au 150 et PN10 au-delà du DN40 au 300

Respecter le sens de passage indiqué sur le corps par une flèche
Certificat CCPU 3.1 : cliquez ici

Type de raccordement : À brides EN1092-1 PN10Type de raccordement : À brides EN1092-1 PN161
Plus de détails
dn 40
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€167.98 Tax included

139.98 € tax excl.

Unité de vente : Pièce
33200F00PN16040
Brides: DN 40
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Clapet de non-retour fonte système à boule en GJS-400-15 à brides

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Clapet de non-retour fonte système à boule en GJS-400-15 à brides

Caractéristiques :

  • Clapet à boule
  • Montage vertical avec fluide ascendant ou horizontal (respecter le sens de passage indiqué sur le corps par une flèche )
  • A brides RF PN10/16 jusqu’au DN150, PN10 au delà
  • Trappe de visite facilitant la maintenance
  • Peinture anticorrosion époxy poudre couleur bleue RAL 5005 , épaisseur 250 microns
  • Boulonnerie inox anticorrosion

Construction :

  • Corps et trappe de visite Fonte EN GJS-400-15
  • Matériau de la boule :
    - NBR pour DN40
    - Aluminium revêtu NBR du DN50 au DN80.
    - Acier ASTM A216 WCB revêtu NBR du DN100 au DN300.
  • Peinture Epoxy
  • Boulonnerie Acier Inox ASTM A182 F304
  • Dimensions : DN 40 au DN 300
  • Raccordement : A brides RF PN10/16
  • Matière : Fonte

Normalisations :

  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Brides suivant la norme EN 1092-2 PN10
  • Écartement suivant la norme EN 558 série 48 (DIN 3202 F6)
  • Tests du corps suivant la norme ISO 5208, classe A

Ø nominal 40 50 65 80 100 125 150 200 250 300
PS 10 10 10 10 10 10 10 10 10 10
PN 10/16 10/16 10/16 10/16 10/16 10/16 10/16 10 10 10
Écartement 178 200 240 260 300 350 400 500 600 700

Caractéristiques techniques Clapet de non-retour fonte système à boule en GJS-400-15 à brides

Data sheet

Reference
33200F00PN16040
Type de clapet / filtre
Horizontal Système à boule Vertical avec fluide ascendant
Corps
EN GJS-400-15
Obturateur
Boule acier A216 WCB revêtu NBR Boule aluminium revêtu NBR En fonction du modèle choisi
Entraxe
En fonction du modèle choisi Écartement EN558 série 48
Type de raccordement
En fonction du modèle choisi À brides EN1092-1 PN10 À brides EN1092-1 PN16
Diamètre
En fonction du modèle choisi
Pression de service
10B
Température minimum
-10°C
Température maximum
80°C
Fluide admissible
réseaux d'adduction et distribution d'eau Évacuation eaux usées, chargées et visqueuses
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Boulonnerie inox A2 Peinture Epoxy
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781161715

Télécharger la documentation

FT 332

Fiche technique Clapet de non-retour fonte système à boule en GJS-400-15 à brides 332

Download (999.62KB)

NM clapets à brides

Notice montage clapets à brides

Download (38.79KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Clapet de non-retour fonte système à boule en GJS-400-15 à brides

Voici la liste des références et poids correspondants aux options séléctionnées.
33200F00PN16040 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 40
Brides DN 40
Poids emballé 6,4575kg
139.98 € tax excl.
Consulter
33200F00PN16050 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 50
Brides DN 50
Poids emballé 10,29kg
139.98 € tax excl.
Consulter
33200F00PN16065 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 65
Brides DN 65
Poids emballé 18,375kg
174.53 € tax excl.
Consulter
33200F00PN16080 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 80
Brides DN 80
Poids emballé 21,525kg
233.87 € tax excl.
Consulter
33200F00PN16100 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 100
Brides DN 100
Poids emballé 26,88kg
299.23 € tax excl.
Consulter
33200F00PN16125 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 125
Brides DN 125
Poids emballé 44,835kg
449.35 € tax excl.
Consulter
33200F00PN16150 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 150
Brides DN 150
Poids emballé 56,7kg
562.71 € tax excl.
Consulter
33200F00PN10200 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 200
Brides DN 200
Poids emballé 108,15kg
1021.25 € tax excl.
Consulter
33200F00PN10250 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 250
Brides DN 250
Poids emballé 141,75kg
1960.76 € tax excl.
Consulter
33200F00PN10300 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 300
Brides DN 300
Poids emballé 201,39kg
3549.78 € tax excl.
Consulter
Référence - Désignation Brides Poids emballé Prix
33200F00PN16040 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 40 DN 40 6,4575kg 139.98 € tax excl.
33200F00PN16050 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 50 DN 50 10,29kg 139.98 € tax excl.
33200F00PN16065 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 65 DN 65 18,375kg 174.53 € tax excl.
33200F00PN16080 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 80 DN 80 21,525kg 233.87 € tax excl.
33200F00PN16100 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 100 DN 100 26,88kg 299.23 € tax excl.
33200F00PN16125 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 125 DN 125 44,835kg 449.35 € tax excl.
33200F00PN16150 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 150 DN 150 56,7kg 562.71 € tax excl.
33200F00PN10200 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 200 DN 200 108,15kg 1021.25 € tax excl.
33200F00PN10250 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 250 DN 250 141,75kg 1960.76 € tax excl.
33200F00PN10300 - Clapet de non-retour fonte système à boule en GJS-400-15 à brides - DN 300 DN 300 201,39kg 3549.78 € tax excl.
