Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M 1/4" (8/13) bsp

Clapet à disque
Clapet de non-retour système à disque 3 pièces acier inox ASTM A351 CF8M
search
  • Clapet de non-retour système à disque 3 pièces acier inox ASTM A351 CF8M
  • NOMENCLATURE 380 384 381 382
  • DIMENSIONS MODELE TARAUDE A CREPINE ( en mm ) 380 384 381 382
  • DIMENSIONS MODELES TARAUDES ( en mm ) 380 384 381 382
  • DIAGRAMME PERTES DE CHARGES 380 384 381 382
  • POSITIONS DE MONTAGE 380 384 381 382
  • PRESSION D’OUVERTURE ( en mbar ) 380 384 381 382

Photos non contractuelles

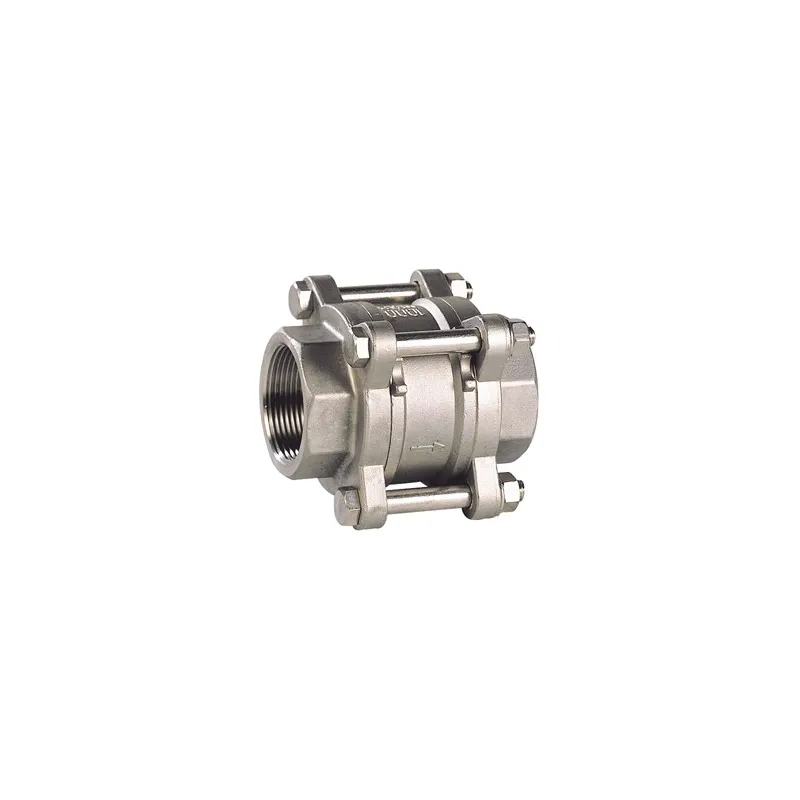

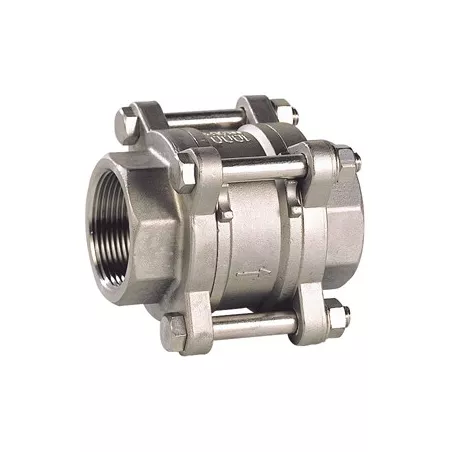

Clapet de non-retour système à disque 3 pièces acier inox ASTM A351 CF8M femelle - femelle en BSP ou NPT

Utilisation :

  • Industries chimiques et pharmaceutiques, industries pétrochimiques, installations hydrauliques, air comprimé
  • Température mini admissible Ts : - 20°C
  • Température maxi admissible Ts :+ 200°C
  • Pression maxi admissible Ps : 63 bars ( voir courbe ci dessous )

Disponible en :

  • Femelle / femelle taraudé BSP cylindrique du DN 1/4“ au DN 4“
  • Femelle / femelle taraudé NPT du DN 1/4“ au DN 2“

Respecter le sens de passage indiqué sur le corps par une flèche
Certificat CCPU 3.1 : cliquez ici

Normes et certifications : CENormes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : ISO 9001 : 2008 Bureau Véritas1
Plus de détails
1/4" (8/13) bsp
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€58.66 Tax included

48.88 € tax excl.

Unité de vente : Pièce
38000I000BFF008
Diamètre (en pouce): 1/4" (8/13)
Raccordement: BSP
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M

Caractéristiques :

  • Clapet 3 pièces à disque
  • Montage toutes positions ( respecter le sens de passage indiqué sur le corps par une flèche )
  • Étanchéité métal / métal
  • Tout inox

Construction :

  • Corps Acier Inox ASTM A351 CF8M
  • Disque Acier Inox ASTM A182 F316
  • Joint PTFE
  • Ressort Inox 316
  • Dimensions : DN 1/4" à 4“
  • Raccordement : Femelle-Femelle BSP ou NPT,
  • Matière : Acier Inox

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0035
    Catégorie de risque III Module H
  • Construction suivant la norme EN 12516-1
  • Conception suivant la norme ASME B16.34
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Raccords taraudés BSP cylindrique suivant la norme ISO 228-1
  • Raccords taraudés NPT suivant la norme ANSI B1.20.1
  • Embouts à souder BW suivant la norme DIN 3239
  • ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 ( marquage en option )

Ø nominal 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3" 4"
PS 63 63 63 63 63 63 63 63 63 63 63
Écartement 60 60 63 71 81.5 91 97.5 117 131.5 143.5 174.5

Caractéristiques techniques Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M

Data sheet

Reference
38000I000BFF008
Type de clapet / filtre
Système à disque Toutes positions
Corps
Inox ASTM A351 CF8M
Obturateur
Inox ASTM A182 F316 Ressort inox 316
Joint
PTFE
Entraxe
En fonction du modèle choisi
Type de raccordement
En fonction du modèle choisi
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
63B
Température minimum
-20°C
Température maximum
200°C
Fluide admissible
Air comprimé Industries chimiques Industries pharmaceutiques Industries pétrochimiques Installations hydrauliques
Normes et certifications
ATEX CE ISO 9001 : 2008 Bureau Véritas TUV PED 97/23/CE
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781117842

Télécharger la documentation

NM clapet à disque inox

Notice montage clapet à disque inox

Download (183KB)

FT 380

Fiche technique clapet non retour 3 pièces inox à disque femelle BSP ACS

Download (1.07MB)

FT 384

Fiche technique clapet non retour 3 pièces inox à disque femelle NPT ACS

Download (1.01MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M

Voici la liste des références et poids correspondants aux options séléctionnées.
38000I000BFF008 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1/4" (8/13) - BSP
Diamètre (en pouce) 1/4" (8/13)
Raccordement BSP
Poids emballé 0,27615kg
48.88 € tax excl.
Consulter
38400I000NFF008 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1/4" (8/13) - NPT
Diamètre (en pouce) 1/4" (8/13)
Raccordement NPT
Poids emballé 0,294kg
48.88 € tax excl.
Consulter
38000I000BFF010 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3/8" (12/17) - BSP
Diamètre (en pouce) 3/8" (12/17)
Raccordement BSP
Poids emballé 0,3045kg
48.88 € tax excl.
Consulter
38400I000NFF010 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3/8" (12/17) - NPT
Diamètre (en pouce) 3/8" (12/17)
Raccordement NPT
Poids emballé 0,35385kg
48.88 € tax excl.
Consulter
38400I000NFF015 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1/2" (15/21) - NPT
Diamètre (en pouce) 1/2" (15/21)
Raccordement NPT
Poids emballé 0,483kg
59.8 € tax excl.
Consulter
38000I000BFF015 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1/2" (15/21) - BSP
Diamètre (en pouce) 1/2" (15/21)
Raccordement BSP
Poids emballé 0,44835kg
59.8 € tax excl.
Consulter
38000I000BFF020 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3/4" (20/27) - BSP
Diamètre (en pouce) 3/4" (20/27)
Raccordement BSP
Poids emballé 0,5964kg
78.68 € tax excl.
Consulter
38400I000NFF020 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3/4" (20/27) - NPT
Diamètre (en pouce) 3/4" (20/27)
Raccordement NPT
Poids emballé 0,58275kg
78.68 € tax excl.
Consulter
38000I000BFF025 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1" (26/34) - BSP
Diamètre (en pouce) 1" (26/34)
Raccordement BSP
Poids emballé 0,84kg
102.99 € tax excl.
Consulter
38400I000NFF025 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1" (26/34) - NPT
Diamètre (en pouce) 1" (26/34)
Raccordement NPT
Poids emballé 0,84kg
102.99 € tax excl.
Consulter
38000I000BFF032 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1"1/4 (33/42) - BSP
Diamètre (en pouce) 1"1/4 (33/42)
Raccordement BSP
Poids emballé 1,344kg
143.39 € tax excl.
Consulter
38400I000NFF032 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1"1/4 (33/42) - NPT
Diamètre (en pouce) 1"1/4 (33/42)
Raccordement NPT
Poids emballé 1,3566kg
143.39 € tax excl.
Consulter
38400I000NFF040 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1"1/2 (40/49) - NPT
Diamètre (en pouce) 1"1/2 (40/49)
Raccordement NPT
Poids emballé 1,83645kg
182.59 € tax excl.
Consulter
38000I000BFF040 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1"1/2 (40/49) - BSP
Diamètre (en pouce) 1"1/2 (40/49)
Raccordement BSP
Poids emballé 1,848kg
182.59 € tax excl.
Consulter
38000I000BFF050 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 2" (50/60) - BSP
Diamètre (en pouce) 2" (50/60)
Raccordement BSP
Poids emballé 3,15kg
262.47 € tax excl.
Consulter
38400I000NFF050 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 2" (50/60) - NPT
Diamètre (en pouce) 2" (50/60)
Raccordement NPT
Poids emballé 3,1899kg
262.47 € tax excl.
Consulter
38000I000BFF065 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 2"1/2 (66/76) - BSP
Diamètre (en pouce) 2"1/2 (66/76)
Raccordement BSP
Poids emballé 6,069kg
450.39 € tax excl.
Consulter
38000I000BFF080 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3" (80/90) - BSP
Diamètre (en pouce) 3" (80/90)
Raccordement BSP
Poids emballé 9,534kg
658.71 € tax excl.
Consulter
38000I000BFF100 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 4" (102/114) - BSP
Diamètre (en pouce) 4" (102/114)
Raccordement BSP
Poids emballé 14,3157kg
996.74 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Raccordement Poids emballé Prix
38000I000BFF008 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1/4" (8/13) - BSP 1/4" (8/13) BSP 0,27615kg 48.88 € tax excl.
38400I000NFF008 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1/4" (8/13) - NPT 1/4" (8/13) NPT 0,294kg 48.88 € tax excl.
38000I000BFF010 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3/8" (12/17) - BSP 3/8" (12/17) BSP 0,3045kg 48.88 € tax excl.
38400I000NFF010 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3/8" (12/17) - NPT 3/8" (12/17) NPT 0,35385kg 48.88 € tax excl.
38400I000NFF015 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1/2" (15/21) - NPT 1/2" (15/21) NPT 0,483kg 59.8 € tax excl.
38000I000BFF015 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1/2" (15/21) - BSP 1/2" (15/21) BSP 0,44835kg 59.8 € tax excl.
38000I000BFF020 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3/4" (20/27) - BSP 3/4" (20/27) BSP 0,5964kg 78.68 € tax excl.
38400I000NFF020 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3/4" (20/27) - NPT 3/4" (20/27) NPT 0,58275kg 78.68 € tax excl.
38000I000BFF025 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1" (26/34) - BSP 1" (26/34) BSP 0,84kg 102.99 € tax excl.
38400I000NFF025 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1" (26/34) - NPT 1" (26/34) NPT 0,84kg 102.99 € tax excl.
38000I000BFF032 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1"1/4 (33/42) - BSP 1"1/4 (33/42) BSP 1,344kg 143.39 € tax excl.
38400I000NFF032 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1"1/4 (33/42) - NPT 1"1/4 (33/42) NPT 1,3566kg 143.39 € tax excl.
38400I000NFF040 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1"1/2 (40/49) - NPT 1"1/2 (40/49) NPT 1,83645kg 182.59 € tax excl.
38000I000BFF040 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 1"1/2 (40/49) - BSP 1"1/2 (40/49) BSP 1,848kg 182.59 € tax excl.
38000I000BFF050 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 2" (50/60) - BSP 2" (50/60) BSP 3,15kg 262.47 € tax excl.
38400I000NFF050 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 2" (50/60) - NPT 2" (50/60) NPT 3,1899kg 262.47 € tax excl.
38000I000BFF065 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 2"1/2 (66/76) - BSP 2"1/2 (66/76) BSP 6,069kg 450.39 € tax excl.
38000I000BFF080 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 3" (80/90) - BSP 3" (80/90) BSP 9,534kg 658.71 € tax excl.
38000I000BFF100 - Clapet de non-retour système à disque 3 pièces femelle - femelle acier inox ASTM A351 CF8M - 4" (102/114) - BSP 4" (102/114) BSP 14,3157kg 996.74 € tax excl.
