Clapet de non-retour à levée verticale bronze à obturateur PTFE 1/4" (8/13)

Clapet à levée verticale
Clapet de non-retour à levée verticale bronze à obturateur PTFE
search
  • Clapet de non-retour à levée verticale bronze à obturateur PTFE
  • NOMENCLATURE TYPE 354 CLAPET PTFE 350 354
  • DIMENSIONS REF. 354 CLAPET PTFE ( en mm ) 350 354
  • POSITION DE MONTAGE 350 354
  • COURBE PRESSION - TEMPERATURE 350 354
  • DIAGRAMME PERTES DE CHARGE 350 354

Photos non contractuelles

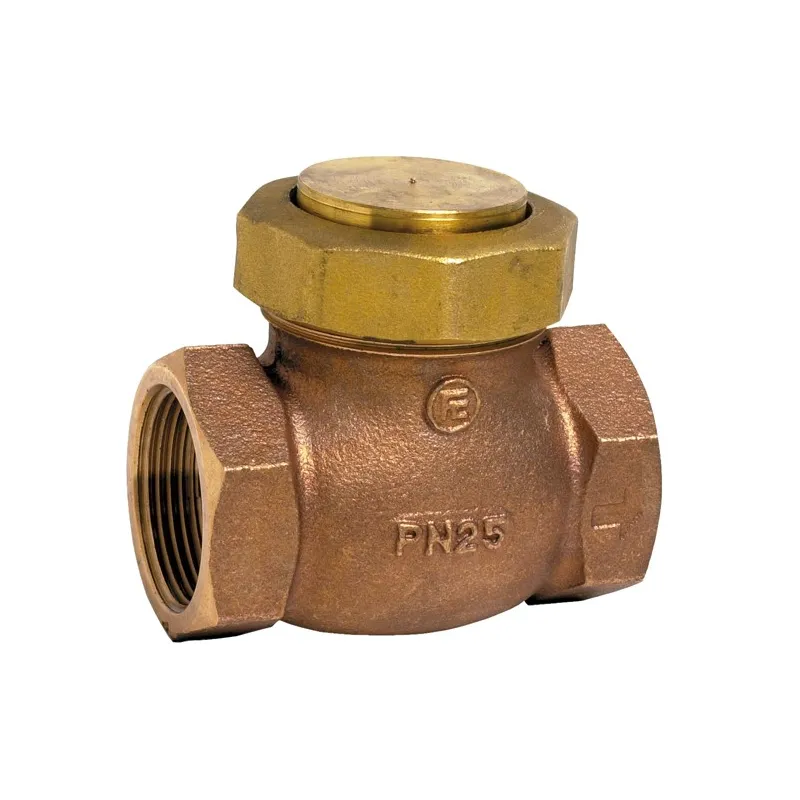

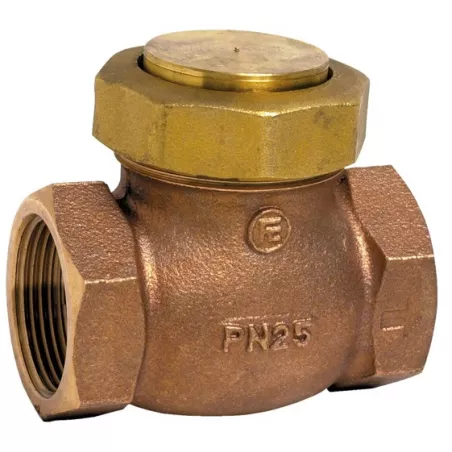

Clapet de non-retour à levée verticale bronze ASTM B62 à obturateur PTFE

Utilisation :

  • Chauffage, réseaux d’adduction, de distribution et d’évacuation d’eau
  • Température mini et maxi admissible Ts : - 10°C à + 180°C
  • Pression maxi admissible Ps : 25 bars ( voir courbe )

Disponible en :

  • Corps bronze et clapet PTFE femelle taraudé cylindrique BSP du DN 1/4“ au DN 2“

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : CENormes et certifications : SincertNormes et certifications : CSICERT UNI EN ISO 9001:2000Type de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
1/4" (8/13)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€86.66 Tax included

72.22 € tax excl.

Unité de vente : Pièce
35400B000BFF008
Diamètre (en pouce): 1/4" (8/13)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Clapet de non-retour à levée verticale bronze à obturateur PTFE

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Clapet de non-retour à levée verticale bronze à obturateur PTFE

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Montage horizontal uniquement
  • Corps bronze avec chapeau union
  • Siège inox
  • Clapet PTFE ou Inox
  • Taraudé femelle BSP cylindrique

Construction :

  • Corps Bronze ASTM B62
  • Siège Acier Inox ASTM A182 F316L
  • Ressort Inox 303
  • Chapeau union : DN1/4" au DN1"1/2 Laiton titré CW614N et DN2" Bronze
  • Dimensions : DN 1/4" à 2“
  • Raccordement : Femelle - Femelle BSP
  • Matière : Corps Bronze

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0497
    Catégorie de risque III Module H
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228/1

Ø nominal 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
PS 25 25 25 25 25 25 25 25
Écartement 46 46 56 62 74 91 100 128

Caractéristiques techniques Clapet de non-retour à levée verticale bronze à obturateur PTFE

Data sheet

Reference
35400B000BFF008
Type de clapet / filtre
Horizontal Système à levée verticale
Corps
Bronze
Obturateur
PTFE Ressort inox 303
Siège
Inox ASTM A182 F316
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
25B
Température minimum
-10°C
Température maximum
180°C
Fluide admissible
Eau chauffage Eau glacée et climatisation réseaux d'adduction et distribution d'eau
Normes et certifications
CE CSICERT UNI EN ISO 9001:2000 Sincert
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598780010441

Télécharger la documentation

NM clapet laiton bronze inox

Instructions montage clapets laiton bronze et inox taraudés

Download (39.93KB)

Fiche technique 350_354

Fiche technique Clapet de non-retour à levée verticale bronze 350_354

Download (720.57KB)

Caractéristiques liées à la version du produit Clapet de non-retour à levée verticale bronze à obturateur PTFE

Voici la liste des références et poids correspondants aux options séléctionnées.
35400B000BFF008 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1/4" (8/13)
Diamètre (en pouce) 1/4" (8/13)
Poids emballé 0,23415kg
72.22 € tax excl.
Consulter
35400B000BFF010 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 3/8" (12/17)
Diamètre (en pouce) 3/8" (12/17)
Poids emballé 0,1995kg
72.22 € tax excl.
Consulter
35400B000BFF015 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,3066kg
77.38 € tax excl.
Consulter
35400B000BFF020 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,5397kg
105.53 € tax excl.
Consulter
35400B000BFF025 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,756kg
145.21 € tax excl.
Consulter
35400B000BFF032 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 1,218kg
238.97 € tax excl.
Consulter
35400B000BFF040 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 1,575kg
290.03 € tax excl.
Consulter
35400B000BFF050 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 2,64705kg
417.69 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
35400B000BFF008 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1/4" (8/13) 1/4" (8/13) 0,23415kg 72.22 € tax excl.
35400B000BFF010 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 3/8" (12/17) 3/8" (12/17) 0,1995kg 72.22 € tax excl.
35400B000BFF015 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1/2" (15/21) 1/2" (15/21) 0,3066kg 77.38 € tax excl.
35400B000BFF020 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 3/4" (20/27) 3/4" (20/27) 0,5397kg 105.53 € tax excl.
35400B000BFF025 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1" (26/34) 1" (26/34) 0,756kg 145.21 € tax excl.
35400B000BFF032 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1"1/4 (33/42) 1"1/4 (33/42) 1,218kg 238.97 € tax excl.
35400B000BFF040 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 1"1/2 (40/49) 1"1/2 (40/49) 1,575kg 290.03 € tax excl.
35400B000BFF050 - Clapet de non-retour à levée verticale bronze à obturateur PTFE - 2" (50/60) 2" (50/60) 2,64705kg 417.69 € tax excl.
