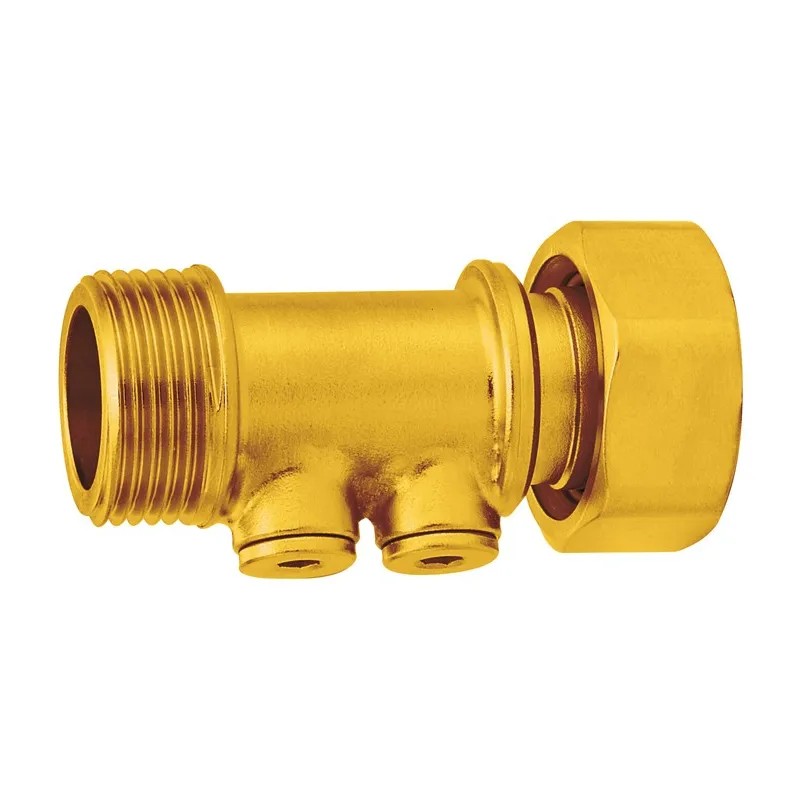

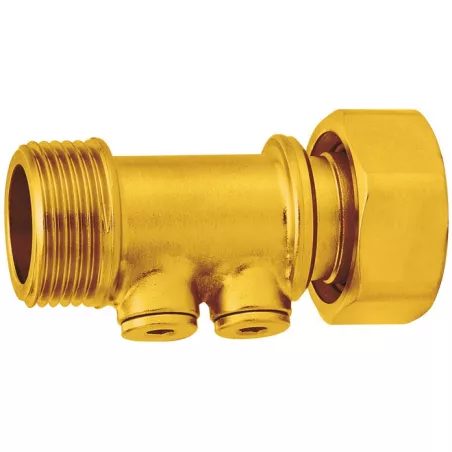

Clapet de non-retour antipollution modèle court laiton titré CW617N femelle - mâle PN10 bouchons laiton 1/8"

Clapet anti pollution
Clapet de non-retour antipollution modèle court laiton titré CW617N femelle - mâle bouchons laiton 1/8"
search
  • Clapet de non-retour antipollution modèle court laiton titré CW617N femelle - mâle bouchons laiton 1/8"
  • NOMENCLATURE 342
  • DIMENSIONS ( en mm ) 342
  • FONCTIONNEMENT 342
  • DIAGRAMME PERTES DE CHARGES 342

Photos non contractuelles

Clapet de non-retour système antipollution laiton titré CW617N femelle - mâle droit modèle court avec 2 bouchons laiton 1/8"

Utilisation :

  • Protection des réseaux d’eau potable
  • Température mini admissible Ts : + 5°C
  • Température maxi admissible Ts :+ 90°C
  • Pression maxi admissible Ps : 10 bars

Disponible en :

  • Ecrou prisonnier femelle BSP cylindrique – filetage mâle BSP cylindrique avec 2 bouchons laiton 1/8“ - DN 3/4“

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : Certification ACSNormes et certifications : NFNormes et certifications : Certification IQNETType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€8.35 Tax included

6.96 € tax excl.

Unité de vente : Pièce
34200L000BMF020
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Clapet de non-retour antipollution modèle court laiton titré CW617N femelle - mâle PN10 bouchons laiton 1/8"

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Écrou prisonnier / Mâle BSP
  • Contrôlable
  • Faibles pertes de charge grâce à la conception cylindrique du corps
  • Ressort inox
  • Étanchéité du clapet grâce au joint NBR
  • Corps laiton titré CW617N permettant une meilleure résistance mécanique
  • Bouchons laiton 1/8“ BSP
  • Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )
  • Pression d’ouverture 5 mbar

Construction :

  • Corps Laiton titré CW617N
  • Obturateur POM
  • Joint NBR
  • Écrou tournant
  • Ressort Inox
  • Deux bouchons 1/8"
  • Dimensions : DN 3/4"
  • Raccordement : Écrou prisonnier / Mâle
  • Matière : Corps Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008 et ISO 14001 : 2004
  • DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4, § 3)
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 328
  • Conception suivant la norme EN 13959
  • Clapets conformes à la norme NF045 Documents techniques n°1 et 6
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-11

Écrou prisonnier 3/4"
Raccord 3/4"M
PS 10
Écartement 78

Caractéristiques techniques Clapet de non-retour antipollution modèle court laiton titré CW617N femelle - mâle PN10 bouchons laiton 1/8"

Data sheet

Reference
34200L000BMF020
Type de clapet / filtre
Antipollution SCUDO
Corps
Laiton titré CW617N
Obturateur
POM
Joint
NBR
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
3/4"
Pression de service
10B
Température minimum
5°C
Température maximum
90°C
Fluide admissible
Eau sanitaire et potable
Normes et certifications
Certification ACS Certification IQNET NF
Normalisation
Conception selon EN 13959 Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Bouchon
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781140406

Télécharger la documentation

FT 342

Fiche technique Clapet de non-retour antipollution modèle court laiton titré CW617N 342

Download (1.87MB)
