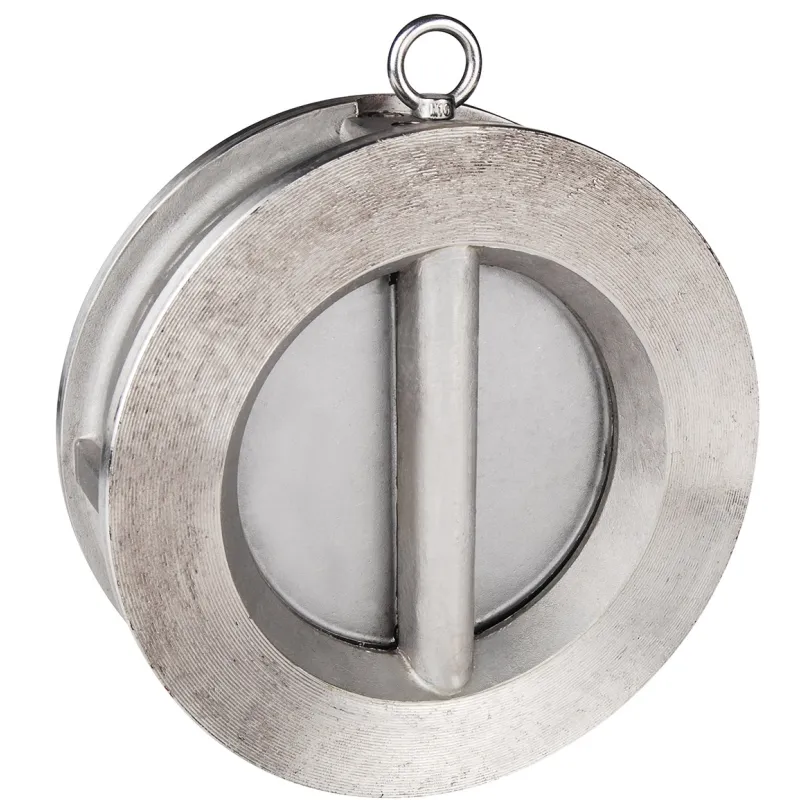

Clapet de non-retour double battant inox ASTM A351 CF8M dn 50
Clapet de non-retour double battant tout inox ASTM A351 CF8M
Utilisation :
- Industries chimiques et pharmaceutiques, industries pétrochimiques, installations hydrauliques.
- Température mini et maxi admissible Ts : - 10°C à + 180°C pour modèle corps inox joint FKM
- Pression maxi admissible Ps : 16 bars jusqu’au DN300 inclus et 10 bars au-delà
Disponible en : Corps inox avec battants inox entre brides PN25 du DN 50 au 200 et PN10/16 du DN 250 au 600 du DN50 au 600
Respecter le sens de passage indiqué sur le corps par une flèche
Ne pas utiliser en régime pulsatoire
Certificat CCPU 3.1 : cliquez ici
Vous êtes un particulier ?
Vous êtes professionnel ?
Connectez-vous pour connaitre votre remise.
€362.74
Tax included
302.28 € tax excl.
Unité de vente : Pièce
Vous êtes un particulier ?
Gagnez du temps et faites-vous livrer sur votre lieu de travail.
Vous êtes professionnel ?
Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro
FRAIS DE PORT OFFERT
À partir de 150€ TTC
Pour un panier n'excédant pas 30Kg
BESOIN D'AIDE ?
Contactez-nous du lundi-vendredi 8h-12h 13h30-18h
04 28 54 00 69
Certificats matières pour Clapet de non-retour double battant inox ASTM A351 CF8M
Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?
Voici les étapes à suivre :
1. Ajoutez le produit concerné au panier.
2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.
Référence produit actuellement sélectionnée : --
Complément d'information Clapet de non-retour double battant inox ASTM A351 CF8M
Caractéristiques :
- Joint vulcanisé
- Anneau de levage à partir du DN200
- Montage vertical avec fluide ascendant ou horizontal (respecter le sens de passage indiqué sur le corps par une flèche )
- Montage entre brides PN10/16 ou PN25
Construction :
- Corps Acier Inox ASTM A351 CF8M
- Battant Acier Inox ASTM A351 CF8M
- Siège FKM
- Anneau de levage à partir du DN200
- Dimensions : DN 40 à 600
- Raccordement : entre brides PN25 du DN 50 au 200 et PN10/16 du DN 250 au 600 du DN50 au 600
- Matière : Corps acier inox
Normalisations :
- Fabrication suivant la norme ISO 9001 : 2008
- DIRECTIVE 97/23/CE : CE N° 0035
Catégorie de risque III module H - Conception suivant la norme API 594
- Tests d’étanchéité suivant la norme API 598, table 6
- Écartement suivant la norme EN 558 Série 50
- Pour raccordement entre brides suivant la norme EN 1092-1 PN10/16/25 pour les clapets inox
| Ø nominal | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| PS | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 10 | 10 | 10 | 10 | 10 |
| Écartement | 54 | 54 | 57 | 64 | 70 | 76 | 95 | 108 | 144 | 184 | 191 | 203 | 213 | 222 |
| PN | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 10/16 | 10/16 | 10/16 | 10/16 | 10/16 | 10/16 | 10/16 |
Caractéristiques techniques Clapet de non-retour double battant inox ASTM A351 CF8M
Data sheet
- Reference
- 37200I00PN25050
- Type de clapet / filtre
- Horizontal Système à double battants Vertical avec fluide ascendant
- Corps
- Inox ASTM A351 CF8M
- Obturateur
- Inox ASTM A351 CF8M
- Siège
- FKM
- Entraxe
- En fonction du modèle choisi Écartement EN558 série 50
- Type de raccordement
- Entre-brides PN25 du DN50 au DN200 / PN10-16 au-delà
- Diamètre
- En fonction du modèle choisi
- Pression de service
- En fonction du modèle choisi
- Température minimum
- -10°C
- Température maximum
- 180°C
- Fluide admissible
- Industries chimiques Industries pharmaceutiques Industries pétrochimiques Installations hydrauliques
- Normes et certifications
- CE ISO 9001 Bureau VERITAS TUV PED 97/23/CE
- Normalisation
- Directive 2014/68/UE
- Équipements
- Anneau de levage à partir du DN200
- Possibilité de certificat 3.1
- Oui
- Unité de vente
- Pièce
- Garantie fabricant
- 1 an
Specific References
- ean13
- 3598781101179
Télécharger la documentation
Accessoires et équipements (vendus séparément)
Caractéristiques liées à la version du produit Clapet de non-retour double battant inox ASTM A351 CF8M
Voici la liste des références et poids correspondants aux options séléctionnées.37200I00PN25050 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 50
| Diamètre DN | DN 50 |
|---|---|
| Poids emballé | 1,9362kg |
302.28 € tax excl.
37200I00PN25065 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 65
| Diamètre DN | DN 65 |
|---|---|
| Poids emballé | 2,51685kg |
355.39 € tax excl.
37200I00PN25080 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 80
| Diamètre DN | DN 80 |
|---|---|
| Poids emballé | 3,465kg |
433.03 € tax excl.
37200I00PN25100 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 100
| Diamètre DN | DN 100 |
|---|---|
| Poids emballé | 5,2983kg |
529 € tax excl.
37200I00PN25125 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 125
| Diamètre DN | DN 125 |
|---|---|
| Poids emballé | 7,14kg |
723.03 € tax excl.
37200I00PN25150 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 150
| Diamètre DN | DN 150 |
|---|---|
| Poids emballé | 10,0695kg |
972.21 € tax excl.
37200I00PN25200 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 200
| Diamètre DN | DN 200 |
|---|---|
| Poids emballé | 18,97035kg |
1860.69 € tax excl.
37200I00PN25250 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 250
| Diamètre DN | DN 250 |
|---|---|
| Poids emballé | 19,425kg |
2544.91 € tax excl.
37200I00PN25300 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 300
| Diamètre DN | DN 300 |
|---|---|
| Poids emballé | 35,7kg |
3574.29 € tax excl.
37200I00PN25350 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 350
| Diamètre DN | DN 350 |
|---|---|
| Poids emballé | 84kg |
7393.65 € tax excl.
37200I00PN25400 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 400
| Diamètre DN | DN 400 |
|---|---|
| Poids emballé | 111,3kg |
9891.57 € tax excl.
37200I00PN25450 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 450
| Diamètre DN | DN 450 |
|---|---|
| Poids emballé | 134,4kg |
13082.91 € tax excl.
37200I00PN25500 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 500
| Diamètre DN | DN 500 |
|---|---|
| Poids emballé | 165,9kg |
17286.23 € tax excl.
37200I00PN25600 - Clapet de non-retour double battant inox ASTM A351 CF8M - DN 600
| Diamètre DN | DN 600 |
|---|---|
| Poids emballé | 236,25kg |
21381.36 € tax excl.
