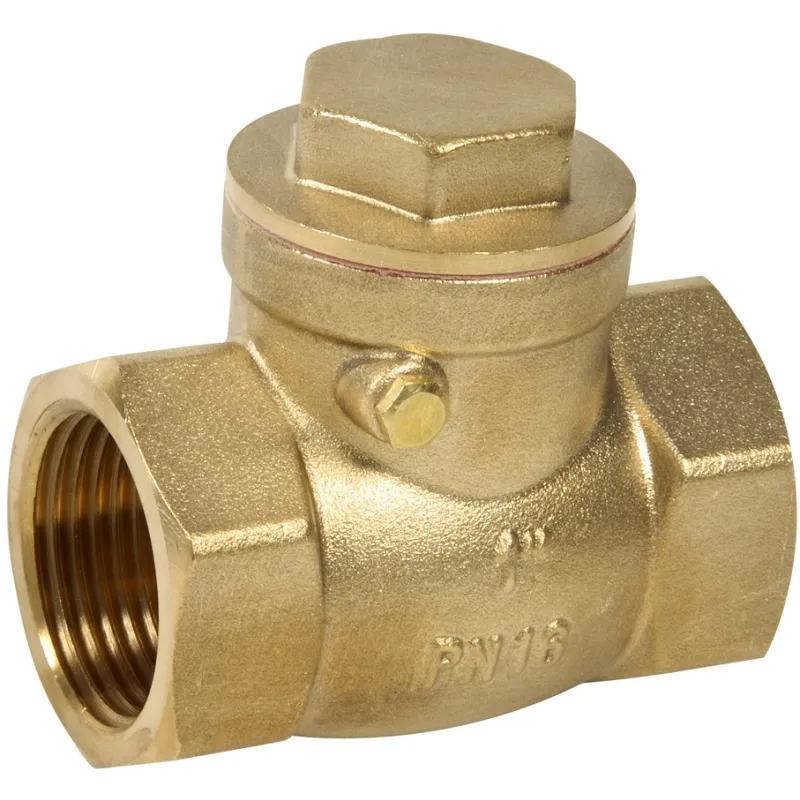

Clapet de non-retour simple battant laiton titré CW617N 16 bars 3/8" (12/17) siège métal

Clapet anti retour simple battant
Clapet de non-retour simple battant laiton titré CW617N 16 bars
search
  • Clapet de non-retour simple battant laiton titré CW617N 16 bars
  • NOMENCLATURE MODELES SIEGE METAL REF.301 et 321
  • NOMENCLATURE MODELES SIEGE EPDM REF.302 et 322
  • DIMENSIONS MODELE PN16 SIEGE METAL REF.321
  • DIMENSIONS MODELE PN16 SIEGE EPDM REF.322
  • POSITIONS DE MONTAGE 301 302 321 322

Photos non contractuelles

Clapet de non-retour simple battant laiton titré CW617N siège métal ou élastomère 16 bars

Utilisation :

  • Réseaux d’adduction, de distribution et d’évacuation d’eau
  • Température mini admissible Ts : + 0°C
  • Température maxi admissible Ts :+ 90°C pour modèles 32100
  • Température maxi admissible Ts :+ 60°C pour modèles 32200
  • Pression maxi admissible PN : 16 bars pour modèles 32100 et 32200

Disponible en :

  • Raccordement taraudé femelle BSP cylindrique avec siège métal PN16 du DN 1/2“ au DN 2“ Ref. 32100
  • Raccordement taraudé femelle BSP cylindrique avec siège EPDM PN16 du DN 1/2“ au DN 2“ Ref. 32200

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : ISO 9001 ACM-UKASType de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
3/8" (12/17) siège métal
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€10.33 Tax included

8.61 € tax excl.

Unité de vente : Pièce
32100L000BFF010
Siège: Siège métal
Diamètre (en pouce): 3/8" (12/17)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Clapet de non-retour simple battant laiton titré CW617N 16 bars

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Montage vertical avec fluide ascendant ou horizontal
  • Modèles taraudés femelle BSP
  • Simple battant
  • Etanchéité métal / métal ou EPDM

Construction :

  • Corps, battant et chapeau Laiton titré CW617N
  • Dimensions : DN 3/8" à 2"
  • Raccordement : Femelle BSP
  • Matière : Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008 ( sauf Refs 30100 et 30200 du DN 2“1/2 à 4“ )
  • DIRECTIVE 97/23/CE : Produits exclus de la directive (article 1, § 3.2)
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3" 4"
PS 10 10 10 10 10 10 10 10 10 10
Écartement 47 47 53 63 70 88 97 110 128 155

Caractéristiques techniques Clapet de non-retour simple battant laiton titré CW617N 16 bars

Data sheet

Reference
32100L000BFF010
Type de clapet / filtre
Horizontal Système à simple battant Vertical avec fluide ascendant
Corps
Laiton titré CW617N
Siège
En fonction du modèle choisi
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
0°C
Température maximum
En fonction du modèle choisi
Fluide admissible
réseaux d'adduction et distribution d'eau
Normes et certifications
ISO 9001 ACM-UKAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598780005973

Télécharger la documentation

FT 301

Fiche technique Clapet de non-retour simple battant laiton titré CW617N 301

Download (925.04KB)

Caractéristiques liées à la version du produit Clapet de non-retour simple battant laiton titré CW617N 16 bars

Voici la liste des références et poids correspondants aux options séléctionnées.
32100L000BFF032 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 1"1/4 (33/42)
Siège Siège métal
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 0,51975kg
26.16 € tax excl.
Consulter
32100L000BFF010 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 3/8" (12/17)
Siège Siège métal
Diamètre (en pouce) 3/8" (12/17)
Poids emballé 0,20475kg
8.61 € tax excl.
Consulter
32100L000BFF025 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 1" (26/34)
Siège Siège métal
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,5103kg
19.47 € tax excl.
Consulter
32100L000BFF050 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 2" (50/60)
Siège Siège métal
Diamètre (en pouce) 2" (50/60)
Poids emballé 1,323kg
48.62 € tax excl.
Consulter
32100L000BFF020 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 3/4" (20/27)
Siège Siège métal
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,36225kg
14.72 € tax excl.
Consulter
32100L000BFF040 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 1"1/2 (40/49)
Siège Siège métal
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 0,9177kg
34.58 € tax excl.
Consulter
32100L000BFF015 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 1/2" (15/21)
Siège Siège métal
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,1974kg
9.23 € tax excl.
Consulter
32200L000BFF015 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 1/2" (15/21)
Siège Siège EPDM
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,19635kg
9.23 € tax excl.
Consulter
32200L000BFF040 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 1"1/2 (40/49)
Siège Siège EPDM
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 0,9303kg
34.58 € tax excl.
Consulter
32200L000BFF010 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 3/8" (12/17)
Siège Siège EPDM
Diamètre (en pouce) 3/8" (12/17)
Poids emballé 0,1848kg
8.61 € tax excl.
Consulter
32200L000BFF032 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 1"1/4 (33/42)
Siège Siège EPDM
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 0,5208kg
26.16 € tax excl.
Consulter
32200L000BFF025 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 1" (26/34)
Siège Siège EPDM
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,5355kg
19.47 € tax excl.
Consulter
32200L000BFF050 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 2" (50/60)
Siège Siège EPDM
Diamètre (en pouce) 2" (50/60)
Poids emballé 1,302kg
48.62 € tax excl.
Consulter
32200L000BFF020 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 3/4" (20/27)
Siège Siège EPDM
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,36225kg
14.72 € tax excl.
Consulter
Référence - Désignation Siège Diamètre (en pouce) Poids emballé Prix
32100L000BFF032 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 1"1/4 (33/42) Siège métal 1"1/4 (33/42) 0,51975kg 26.16 € tax excl.
32100L000BFF010 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 3/8" (12/17) Siège métal 3/8" (12/17) 0,20475kg 8.61 € tax excl.
32100L000BFF025 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 1" (26/34) Siège métal 1" (26/34) 0,5103kg 19.47 € tax excl.
32100L000BFF050 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 2" (50/60) Siège métal 2" (50/60) 1,323kg 48.62 € tax excl.
32100L000BFF020 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 3/4" (20/27) Siège métal 3/4" (20/27) 0,36225kg 14.72 € tax excl.
32100L000BFF040 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 1"1/2 (40/49) Siège métal 1"1/2 (40/49) 0,9177kg 34.58 € tax excl.
32100L000BFF015 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège métal - 1/2" (15/21) Siège métal 1/2" (15/21) 0,1974kg 9.23 € tax excl.
32200L000BFF015 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 1/2" (15/21) Siège EPDM 1/2" (15/21) 0,19635kg 9.23 € tax excl.
32200L000BFF040 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 1"1/2 (40/49) Siège EPDM 1"1/2 (40/49) 0,9303kg 34.58 € tax excl.
32200L000BFF010 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 3/8" (12/17) Siège EPDM 3/8" (12/17) 0,1848kg 8.61 € tax excl.
32200L000BFF032 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 1"1/4 (33/42) Siège EPDM 1"1/4 (33/42) 0,5208kg 26.16 € tax excl.
32200L000BFF025 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 1" (26/34) Siège EPDM 1" (26/34) 0,5355kg 19.47 € tax excl.
32200L000BFF050 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 2" (50/60) Siège EPDM 2" (50/60) 1,302kg 48.62 € tax excl.
32200L000BFF020 - Clapet de non-retour simple battant laiton titré CW617N 16 bars - Siège EPDM - 3/4" (20/27) Siège EPDM 3/4" (20/27) 0,36225kg 14.72 € tax excl.
