Clapet de non-retour simple battant acier inox ASTM A351 CF8M 1/4" (8/13)

Clapet anti retour simple battant

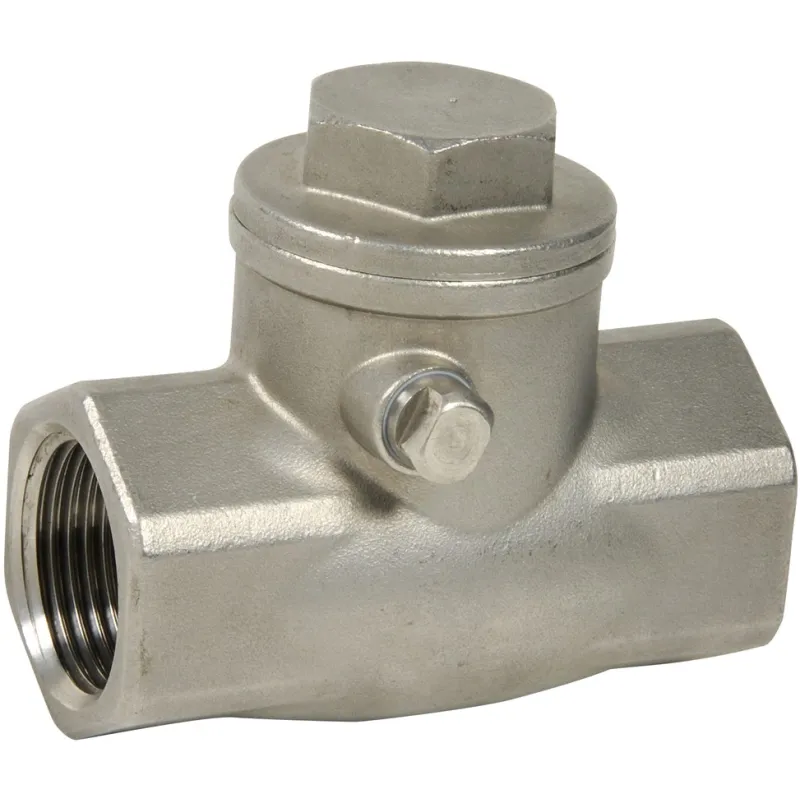

Clapet de non-retour simple battant acier inox ASTM A351 CF8M
search
  • Clapet de non-retour simple battant acier inox ASTM A351 CF8M
  • NOMENCLATURE 320
  • DIMENSIONS ( en mm ) 320
  • POSITIONS DE MONTAGE 320

Photos non contractuelles

Clapet de non-retour simple battant PN 16 acier inox ASTM A351 CF8M

Utilisation :

  • Industries chimiques, pharmaceutiques, pétrochimiques, installations hydrauliques
  • Température mini admissible Ts : - 20°C
  • Température maxi admissible Ts :+ 200°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

  • Raccordement taraudé femelle BSP cylindrique du DN 1/4“ au DN 2“

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : CENormes et certifications : ISO 9001 WCSNormes et certifications : ATEXNormes et certifications : TUV PED 97/23/CEType de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
1/4" (8/13)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€58.43 Tax included

48.69 € tax excl.

Unité de vente : Pièce
32000I000BFF008
Diamètre (en pouce): 1/4" (8/13)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Clapet de non-retour simple battant acier inox ASTM A351 CF8M

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Clapet de non-retour simple battant acier inox ASTM A351 CF8M

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Montage vertical avec fluide ascendant ou horizontal
  • Modèle femelle BSP
  • Simple battant
  • Étanchéité métal / métal

Construction :

  • Corps, chapeau et battant en Acier Inox ASTM A351 CF8M
  • Siège Métal-Métal
  • Axe Acier Inox ASTM A182F316
  • Joint d’axe PTFE
  • Dimensions : DN 1/4" à 2"
  • Raccordement : Femelle BSP
  • Matière : Acier inox

Normalisations :

  • Directive 97/23/CE : n° 0036 - Catégorie de risque II - Module A1 ou Directive 2014/68/UE (voir fiche technique).
  • Raccordement taraudé femelle BSP cylindrique suivant la norme ISO 228/1
  • Tests d'étanchéité suivant la norme API 598, table 6.
  • ATEX Groupe II, catégorie 2GDC, zones 1 et 21, zones 2 et 22

Ø nominal 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
PS 16 16 16 16 16 16 16 16
Écartement 63 63 63 78 87 100 115 135

Caractéristiques techniques Clapet de non-retour simple battant acier inox ASTM A351 CF8M

Data sheet

Reference
32000I000BFF008
Type de clapet / filtre
Horizontal Système à simple battant Vertical avec fluide ascendant
Corps
Inox ASTM A351 CF8M
Obturateur
Inox ASTM A351 CF8M
Siège
Métal
Axe
Inox ASTM A182 F316 Joint d'axe PTFE
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-25°C
Température maximum
180°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
ATEX CE ISO 9001 WCS TUV PED 97/23/CE
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781101247

Télécharger la documentation

FT 320

Fiche technique Clapet de non-retour simple battant acier inox 320

Download (728.72KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Clapet de non-retour simple battant acier inox ASTM A351 CF8M

Voici la liste des références et poids correspondants aux options séléctionnées.
32000I000BFF008 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1/4" (8/13)
Diamètre (en pouce) 1/4" (8/13)
Poids emballé 0,37905kg
48.69 € tax excl.
Consulter
32000I000BFF010 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 3/8" (12/17)
Diamètre (en pouce) 3/8" (12/17)
Poids emballé 0,3591kg
49.4 € tax excl.
Consulter
32000I000BFF015 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,33285kg
49.99 € tax excl.
Consulter
32000I000BFF020 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,4725kg
52.85 € tax excl.
Consulter
32000I000BFF025 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,6678kg
66.33 € tax excl.
Consulter
32000I000BFF032 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 0,95865kg
94.67 € tax excl.
Consulter
32000I000BFF040 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 1,47kg
128.54 € tax excl.
Consulter
32000I000BFF050 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 2,0181kg
179.43 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
32000I000BFF008 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1/4" (8/13) 1/4" (8/13) 0,37905kg 48.69 € tax excl.
32000I000BFF010 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 3/8" (12/17) 3/8" (12/17) 0,3591kg 49.4 € tax excl.
32000I000BFF015 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1/2" (15/21) 1/2" (15/21) 0,33285kg 49.99 € tax excl.
32000I000BFF020 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 3/4" (20/27) 3/4" (20/27) 0,4725kg 52.85 € tax excl.
32000I000BFF025 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1" (26/34) 1" (26/34) 0,6678kg 66.33 € tax excl.
32000I000BFF032 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1"1/4 (33/42) 1"1/4 (33/42) 0,95865kg 94.67 € tax excl.
32000I000BFF040 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 1"1/2 (40/49) 1"1/2 (40/49) 1,47kg 128.54 € tax excl.
32000I000BFF050 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M - 2" (50/60) 2" (50/60) 2,0181kg 179.43 € tax excl.
