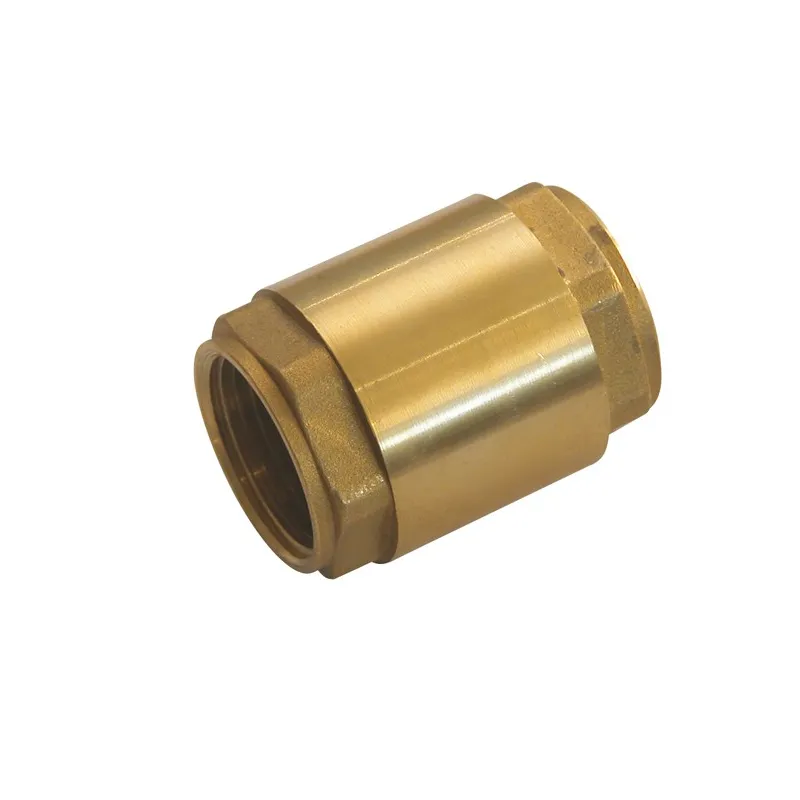

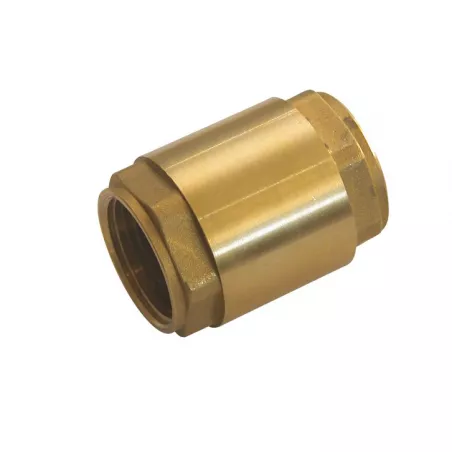

Clapet de non-retour série 306 toutes positions double guidage 3/8" (12/17)

Clapet anti retour toutes positions à double guidage
Clapet de non-retour série 306 toutes positions double guidage
search
  • Clapet de non-retour série 306 toutes positions double guidage
  • Clapet de non-retour Nomenclature 307
  • Clapet de non-retour DIMENSIONS ( en mm ) 307
  • Clapet de non-retour COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 307
  • Clapet de non-retour DIAGRAMME PERTES DE CHARGES 307

Photos non contractuelles

Clapets de non-retour 306 laiton titré CW617N, obturateur nylon toutes positions raccordement femelle

Utilisation :

  • Chauffage, eau potable, eau chaude, eau froide
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 100°C
  • Pressions maxi admissibles Ps : 16 bars jusqu’au DN 1“ , 10 bars du 1“1/4 au 2“ et 8 bars au delà

Disponible en : Raccordement taraudé femelle BSP cylindrique du DN 3/8“ au DN 4“

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : Certification ACSNormes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
3/8" (12/17)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€5.77 Tax included

4.81 € tax excl.

Unité de vente : Pièce
30600L000BFF010
Diamètre (en pouce): 3/8" (12/17)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Clapet de non-retour série 306 toutes positions double guidage

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Modèle femelle / femelle
  • Obturateur nylon
  • Double guidage axial et latéral assurant un centrage parfait de l’obturateur sur le siège
  • Ouverture à faible pression
  • Corps en laiton titré CW617N assurant une meilleure résistance mécanique
  • Ressort de rappel en inox 304 permettant un montage toutes positions
  • Joint plat NBR garantissant une excellente étanchéité haute / basse pression

Construction :

  • Corps Laiton titré CW617N brossé
  • Clapet guidé silencieux
  • Obturateur Nylon
  • Joint NBR
  • Dimensions : DN 3/8" à 4"
  • Raccordement : Femelle BSP
  • Matière : Corps Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Relève de l’article 3, § 3
  • Attestation de conformité sanitaire A.C.S. N° 12 ACC LY 133
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228/1

Ø nominal 3/8" 1/2" 3/4" 1" 1" 1/4 1" 1/2 2" 2" 1/2 3" 4"
PS 16 16 16 16 10 10 10 8 8 8
Écartement 41,5 47.5 51 58 64 71 79.5 94 102 123

Caractéristiques techniques Clapet de non-retour série 306 toutes positions double guidage

Data sheet

Reference
30600L000BFF010
Type de clapet / filtre
Système à double guidage Toutes positions
Corps
Laiton titré CW617N
Obturateur
Nylon
Joint
NBR
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
100°C
Fluide admissible
Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Certification ACS ISO 9001 : 2008 (BSI)
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781143575

Télécharger la documentation

FT 306

Fiche technique Clapet de non-retour série 306 toutes positions double guidage 306

Download (912.59KB)

Caractéristiques liées à la version du produit Clapet de non-retour série 306 toutes positions double guidage

Voici la liste des références et poids correspondants aux options séléctionnées.
30600L000BFF010 - Clapet de non-retour série 306 toutes positions double guidage - 3/8" (12/17)
Diamètre (en pouce) 3/8" (12/17)
Poids emballé 0,0966kg
4.81 € tax excl.
Consulter
30600L000BFF015 - Clapet de non-retour série 306 toutes positions double guidage - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,11655kg
4.94 € tax excl.
Consulter
30600L000BFF020 - Clapet de non-retour série 306 toutes positions double guidage - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,1638kg
6.6 € tax excl.
Consulter
30600L000BFF025 - Clapet de non-retour série 306 toutes positions double guidage - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,26355kg
9.13 € tax excl.
Consulter
30600L000BFF032 - Clapet de non-retour série 306 toutes positions double guidage - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 0,378kg
13.59 € tax excl.
Consulter
30600L000BFF040 - Clapet de non-retour série 306 toutes positions double guidage - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 0,5145kg
17.91 € tax excl.
Consulter
30600L000BFF050 - Clapet de non-retour série 306 toutes positions double guidage - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 0,8232kg
26.91 € tax excl.
Consulter
30600L000BFF065 - Clapet de non-retour série 306 toutes positions double guidage - 2"1/2 (66/76)
Diamètre (en pouce) 2"1/2 (66/76)
Poids emballé 1,32825kg
53.89 € tax excl.
Consulter
30600L000BFF080 - Clapet de non-retour série 306 toutes positions double guidage - 3" (80/90)
Diamètre (en pouce) 3" (80/90)
Poids emballé 1,81755kg
75.17 € tax excl.
Consulter
30600L000BFF100 - Clapet de non-retour série 306 toutes positions double guidage - 4" (102/114)
Diamètre (en pouce) 4" (102/114)
Poids emballé 2,88855kg
119.67 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
30600L000BFF010 - Clapet de non-retour série 306 toutes positions double guidage - 3/8" (12/17) 3/8" (12/17) 0,0966kg 4.81 € tax excl.
30600L000BFF015 - Clapet de non-retour série 306 toutes positions double guidage - 1/2" (15/21) 1/2" (15/21) 0,11655kg 4.94 € tax excl.
30600L000BFF020 - Clapet de non-retour série 306 toutes positions double guidage - 3/4" (20/27) 3/4" (20/27) 0,1638kg 6.6 € tax excl.
30600L000BFF025 - Clapet de non-retour série 306 toutes positions double guidage - 1" (26/34) 1" (26/34) 0,26355kg 9.13 € tax excl.
30600L000BFF032 - Clapet de non-retour série 306 toutes positions double guidage - 1"1/4 (33/42) 1"1/4 (33/42) 0,378kg 13.59 € tax excl.
30600L000BFF040 - Clapet de non-retour série 306 toutes positions double guidage - 1"1/2 (40/49) 1"1/2 (40/49) 0,5145kg 17.91 € tax excl.
30600L000BFF050 - Clapet de non-retour série 306 toutes positions double guidage - 2" (50/60) 2" (50/60) 0,8232kg 26.91 € tax excl.
30600L000BFF065 - Clapet de non-retour série 306 toutes positions double guidage - 2"1/2 (66/76) 2"1/2 (66/76) 1,32825kg 53.89 € tax excl.
30600L000BFF080 - Clapet de non-retour série 306 toutes positions double guidage - 3" (80/90) 3" (80/90) 1,81755kg 75.17 € tax excl.
30600L000BFF100 - Clapet de non-retour série 306 toutes positions double guidage - 4" (102/114) 4" (102/114) 2,88855kg 119.67 € tax excl.
