Clapet de non-retour série 317 toutes positions double guidage mâle-femelle 3/8" (12/17)

Clapet anti retour toutes positions à double guidage
Clapet de non-retour série 317toutes positions double guidage mâle-femelle
search
  • Clapet de non-retour série 317toutes positions double guidage mâle-femelle
  • NOMENCLATURE 316 317 328
  • DIMENSIONS MODELE MALE – FEMELLE 317
  • DIAGRAMME PERTES DE CHARGES 316 317 328

Photos non contractuelles

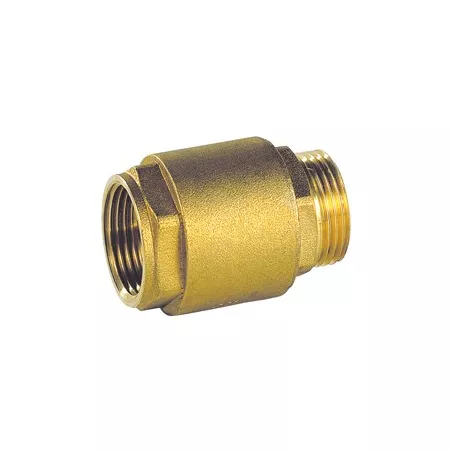

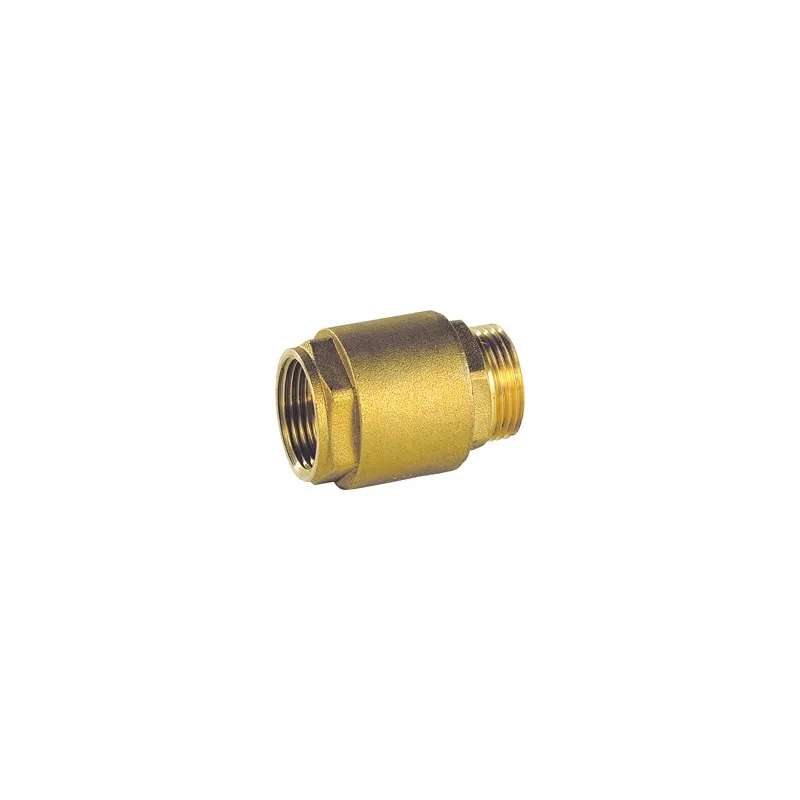

Clapets de non-retour 317 laiton titré CW617N, obturateur nylon toutes positions raccordement mâle-femelle

Utilisation :

  • Chauffage, eau potable, eau chaude, eau froide
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 110°C
  • Pression maxi admissible Ps : 16 bars

Disponible en : Modèle Mâle - Femelle BSP du DN 3/8“ au DN 1“

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : Certification ACSNormes et certifications : ISO 9001 DNVType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
3/8" (12/17)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€11.00 Tax included

9.17 € tax excl.

Unité de vente : Pièce
31700L000BMF010
Diamètre (en pouce): 3/8" (12/17)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Clapet de non-retour série 317 toutes positions double guidage mâle-femelle

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Filetage BSP cylindrique
  • Obturateur nylon
  • Double guidage axial et latéral assurant un centrage parfait de l’obturateur sur le siège
  • Ouverture à faible pression
  • Corps en laiton titré CW617N assurant une meilleure résistance mécanique
  • Ressort de rappel en inox 302 permettant un montage toutes positions
  • Joint plat NBR garantissant une excellente étanchéité haute / basse pression

Construction :

  • Corps Laiton titré CW617N brossé
  • Obturateur Nylon
  • Joint NBR
  • Dimensions : DN 3/8" à 1"
  • Raccordement : mâle-femelle BSP
  • Matière : Corps Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive (article 1, § 3.2)
  • Attestation de conformité sanitaire A.C.S. N° 15 ACC LY 737
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/8" 1/2" 3/4" 1"
PS 16 16 16 16
Écartement 51 53 59 66

Caractéristiques techniques Clapet de non-retour série 317 toutes positions double guidage mâle-femelle

Data sheet

Reference
31700L000BMF010
Type de clapet / filtre
Système à double guidage Toutes positions
Corps
Laiton titré CW617N
Obturateur
Nylon
Joint
NBR
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
110°C
Fluide admissible
Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Certification ACS ISO 9001 DNV
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8029437001918

Télécharger la documentation

FT 317

Fiche technique clapet non retour double guidage laiton 4MS mâle femelle

Download (696KB)

Caractéristiques liées à la version du produit Clapet de non-retour série 317 toutes positions double guidage mâle-femelle

Voici la liste des références et poids correspondants aux options séléctionnées.
