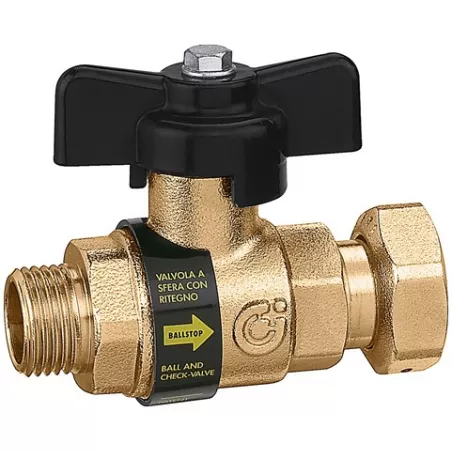

Ballstop vanne à sphère avec clapet incorporé, écrou tournant et trou de plombage mâle-femelle 3/4" - 1/2"

Clapet anti retour toutes positions à simple guidage
Ballstop vanne à sphère avec clapet incorporé, écrou tournant et trou de plombage mâle-femelle
search
  • Ballstop vanne à sphère avec clapet incorporé, écrou tournant et trou de plombage mâle-femelle
  • BALLSTOP schéma
  • NOMENCLATURE 323 651 655
  • FONCTIONNEMENT 323 651 655
  • DIMENSIONS MODELE ECROU PRISONNIER – MALE REF.655
  • DEMARRAGE ET ENTRETIEN DES INSTALLATIONS FACILITES 323 651 655
  • BALLSTOP courbes
  • DIAGRAMME PERTES DE CHARGES 323 651 655

Photos non contractuelles

Vanne à sphère avec clapet anti retour incorporé, écrou tournant et trou de plombage Ballstop mâle-femelle certifié ACS

Fonction :

La vanne à sphère BALLSTOP associe deux fonctions dans un seul appareil de robinetterie : Clapet anti-retour, fermeture du circuit

Utilisation :

  • Chauffage, eau potable, eau chaude, eau froide
  • Température mini admissible Ts : + 5°C
  • Température maxi admissible Ts :+ 90°C
  • Pression maxi admissible Ps : 16 bars

Disponible en : Écrou prisonnier avec trou de plombage femelle BSP cylindrique – mâle BSP cylindrique du DN 3/4“-1/2“ au DN 3/4“-3/4“

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : Certification ACSNormes et certifications : WRASNormes et certifications : Certification IQNETType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
3/4" - 1/2"
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€31.98 Tax included

26.65 € tax excl.

Unité de vente : Pièce
65500LBMF020015
Ø Écrou prisonnier - Ø Raccordement: 3/4" - 1/2"
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Ballstop vanne à sphère avec clapet incorporé, écrou tournant et trou de plombage mâle-femelle

Caractéristiques techniques :

  • Pression maxi 16 bar
  • Température maxi 90°C
  • Vidange possible en positionnant la poignée à mi-course
  • Pression d’ouverture 20 mbar
  • Dimensions : DN 3/4“-1/2“ au DN 3/4“-3/4“
  • Raccordement : Écrou prisonnier avec trou de plombage femelle BSP cylindrique – mâle BSP cylindrique
  • Matière : Corps Laiton

Construction :

  • Corps Laiton titré CW617N
  • Sphère Laiton titré CW614N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Joint nitrile
  • Ressort acier inox
  • Sphère équipée d'un clapet intégré

Normalisations  :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Relève de l’Article 3. § 3
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 435
  • Certification pour l’eau potable Anglaise WRAS N° 0710074
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Écrou prisonnier 3/4" 3/4"
Ø femelle 1/2" 3/4"
PS 16 16
Écartement 74 75

Caractéristiques techniques Ballstop vanne à sphère avec clapet incorporé, écrou tournant et trou de plombage mâle-femelle

Data sheet

Reference
65500LBMF020015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N
Obturateur
Bille pleine Sphère laiton titré CW614N chromée
Siège
PTFE
Axe
Joint d'axe PTFE
Presse-étoupe
PTFE
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
5°C
Température maximum
90°C
Fluide admissible
Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable Fluides courants compatibles
Normes et certifications
Certification ACS Certification IQNET WRAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Clapet
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8016615005158

Télécharger la documentation

FT 655

Fiche technique vanne à sphère laiton 4MS clapet intégré et écrou prisonnier mâle femelle

Download (949.61KB)
