Ballstop vanne à sphère avec clapet anti retour extractible 1/2"m - 1/2"m

Clapet anti retour toutes positions à simple guidage
Ballstop vanne à sphère avec clapet anti retour extractible Mâle Mâle
search
  • Ballstop vanne à sphère avec clapet anti retour extractible Mâle Mâle

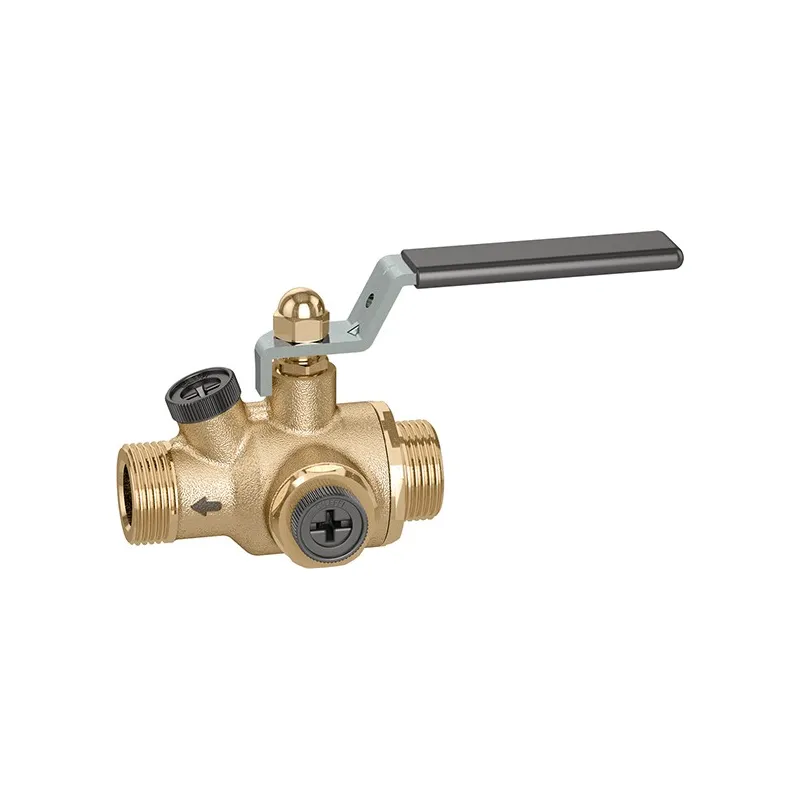

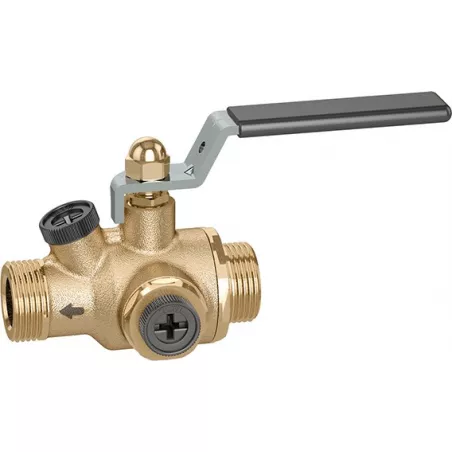

Photo non contractuelle

Ballstop vanne à sphère avec clapet anti retour extractible

Fonction :

Les vannes à sphère avec clapet anti-retour intégré sont des dispositifs de protection hydraulique empêchant tout retour d'eau polluée dans le réseau d'eau de ville. Grâce à sa conception particulière, cette vanne permet
d'effectuer les opérations d'entretien et de remplacement du clapet anti-retour.

Utilisation :

  • Chauffage, eau potable, eau chaude, eau froide
  • Température mini admissible Ts : + 5°C
  • Température maxi admissible Ts :+ 90°C
  • Pression maxi admissible Ps : 16 bars

Disponible en : 1/2" MM   /   3/4" MM   et   3/4" FM

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : Certification ACSNormes et certifications : WRASNormes et certifications : Certification IQNETType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
1/2"m - 1/2"m
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€83.42 Tax included

69.52 € tax excl.

Unité de vente : Pièce
VBALLSTOP00MM15
Diamètre: 1/2"M - 1/2"M
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Ballstop vanne à sphère avec clapet anti retour extractible

Caractéristiques fonctionnelles :

  • Fluide admissible : eau potable
  • Pression maxi de service : 10 bar
  • Pression minimale d'ouverture du clapet anti-retour (Δp) : 0,5 kPa
  • Température maxi de service : 65°C
  • Homologation suivant la norme : EN 13959/EN 13828 BRL-K629
  • Raccords : 1/2" - 3/4 M (ISO 228-1)
    (VSCE20MF) 3/4" M (ISO 228-1) x 3/4" F avec écrou tournant
  • Raccords prise de contrôle: 1/4" F (ISO 228-1)

Construction :

  • Corps : alliage antidézincification "Low Lead"
  • Clapet anti-retour : POM
  • Ressort du clpaet : acier inox
  • Joint du clapet : EPDM
  • Sphère : alliage antidézincification "Low Lead"
  • Axe de commande de la sphère : alliage antidézincification "Low Lead"
  • Siège d'étanchéité de la sphère : PTFE
  • Poignée de commande : ACIER galvanisé spécial
  • Joints d'étanchéité axe de commande : EPDM
  • Bouchon de prise de contrôle : PA66G30

Caractéristiques techniques Ballstop vanne à sphère avec clapet anti retour extractible

Data sheet

Reference
VBALLSTOP00MM15
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N
Obturateur
Bille pleine Sphère laiton titré CW614N chromée
Siège
PTFE
Axe
Joint d'axe PTFE
Presse-étoupe
PTFE
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
5°C
Température maximum
90°C
Fluide admissible
Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable Fluides courants compatibles
Normes et certifications
Certification ACS Certification IQNET WRAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Clapet
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT VSCE15M

Fiche technique vanne à sphère BALLSTOP

Download (929.8KB)

Caractéristiques liées à la version du produit Ballstop vanne à sphère avec clapet anti retour extractible

Voici la liste des références et poids correspondants aux options séléctionnées.
