Ballstop vanne à sphère avec clapet incorporé 1/2" (15/21)

Clapet anti retour toutes positions à simple guidage
Ballstop vanne à sphère avec clapet incorporé
search
  • Ballstop vanne à sphère avec clapet incorporé
  • BALLSTOP schéma
  • FONCTIONNEMENT 323 651 655
  • DEMARRAGE ET ENTRETIEN DES INSTALLATIONS FACILITES 323 651 655
  • NOMENCLATURE 323 651 655
  • DIMENSIONS MODELE FEMELLE – FEMELLE REF.323
  • BALLSTOP courbes
  • DIAGRAMME PERTES DE CHARGES 323 651 655

Photos non contractuelles

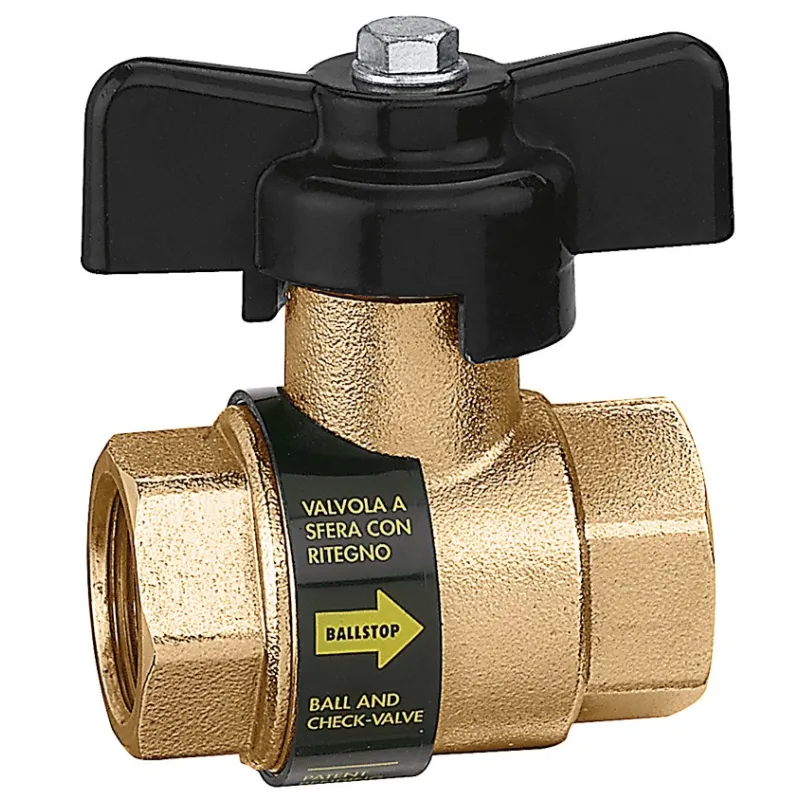

Vanne à sphère avec clapet anti retour incorporé Ballstop Femelle-Femelle certifié ACS

Fonction :

La vanne à sphère BALLSTOP associe deux fonctions dans un seul appareil de robinetterie : Clapet anti-retour, fermeture du circuit

Utilisation :

  • Chauffage, eau potable, eau chaude, eau froide
  • Température mini admissible Ts : + 5°C
  • Température maxi admissible Ts :+ 90°C
  • Pression maxi admissible Ps : 16 bars

Disponible en : Femelle femelle BSP cylindrique du DN 1/2“ au DN 2“

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : Certification ACSNormes et certifications : WRASNormes et certifications : Certification IQNETType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
1/2" (15/21)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€25.24 Tax included

21.03 € tax excl.

Unité de vente : Pièce
32300L000BFF015
Diamètre (en pouce): 1/2" (15/21)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Ballstop vanne à sphère avec clapet incorporé

Caractéristiques techniques :

  • Pression maxi 16 bar
  • Température maxi 90°C
  • Vidange possible en positionnant la poignée à mi-course
  • Pression d’ouverture 20 mbar
  • Dimensions : DN 1/2" à 2"
  • Raccordement : Femelle femelle BSP cylindrique
  • Matière : Corps Laiton

Construction :

  • Corps Laiton titré CW617N
  • Sphère Laiton titré CW614N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Joint nitrile
  • Ressort acier inox
  • Sphère équipée d'un clapet intégré
  • Manette aluminium noir jusqu'au DN 1" au delà poignée aluminium noir

Normalisations  :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Relève de l’Article 3. § 3
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 435
  • Certification pour l’eau potable Anglaise WRAS N° 0710074
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Écrou prisonnier 1/2" 3/4" 1" 1"1/4 1"1/2 2"
PS 16 16 16 16 16 16
Écartement 51 57 70 83 89 110

Caractéristiques techniques Ballstop vanne à sphère avec clapet incorporé

Data sheet

Reference
32300L000BFF015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N
Obturateur
Bille pleine Sphère laiton titré CW614N chromée
Siège
PTFE
Axe
Joint d'axe PTFE
Presse-étoupe
PTFE
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
5°C
Température maximum
90°C
Fluide admissible
Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable Fluides courants compatibles
Normes et certifications
Certification ACS Certification IQNET WRAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Clapet
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8016615004793

Télécharger la documentation

FT VSC15

Fiche technique Ballstop vanne à sphère avec clapet incorporé

Download (413.23KB)

FT 323

Fiche technique vanne à sphère laiton avec clapet ballstop femelle femelle BSP ACS

Download (973.61KB)

Caractéristiques liées à la version du produit Ballstop vanne à sphère avec clapet incorporé

Voici la liste des références et poids correspondants aux options séléctionnées.
32300L000BFF015 - Ballstop vanne à sphère avec clapet incorporé - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,26775kg
21.03 € tax excl.
Consulter
32300L000BFF020 - Ballstop vanne à sphère avec clapet incorporé - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,357kg
28.02 € tax excl.
Consulter
32300L000BFF025 - Ballstop vanne à sphère avec clapet incorporé - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,56175kg
39.68 € tax excl.
Consulter
32300L000BFF032 - Ballstop vanne à sphère avec clapet incorporé - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 0,88515kg
59.7 € tax excl.
Consulter
32300L000BFF040 - Ballstop vanne à sphère avec clapet incorporé - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 1,554kg
102.73 € tax excl.
Consulter
32300L000BFF050 - Ballstop vanne à sphère avec clapet incorporé - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 2,43915kg
143.75 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
32300L000BFF015 - Ballstop vanne à sphère avec clapet incorporé - 1/2" (15/21) 1/2" (15/21) 0,26775kg 21.03 € tax excl.
32300L000BFF020 - Ballstop vanne à sphère avec clapet incorporé - 3/4" (20/27) 3/4" (20/27) 0,357kg 28.02 € tax excl.
32300L000BFF025 - Ballstop vanne à sphère avec clapet incorporé - 1" (26/34) 1" (26/34) 0,56175kg 39.68 € tax excl.
32300L000BFF032 - Ballstop vanne à sphère avec clapet incorporé - 1"1/4 (33/42) 1"1/4 (33/42) 0,88515kg 59.7 € tax excl.
32300L000BFF040 - Ballstop vanne à sphère avec clapet incorporé - 1"1/2 (40/49) 1"1/2 (40/49) 1,554kg 102.73 € tax excl.
32300L000BFF050 - Ballstop vanne à sphère avec clapet incorporé - 2" (50/60) 2" (50/60) 2,43915kg 143.75 € tax excl.
