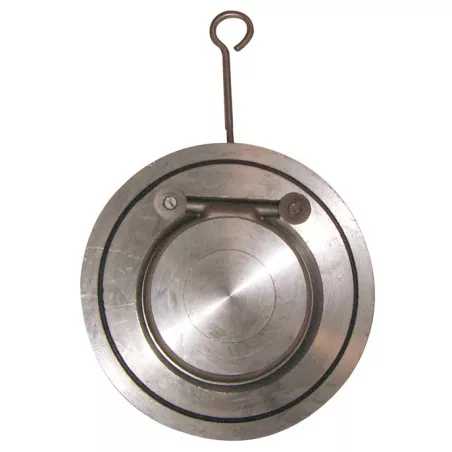

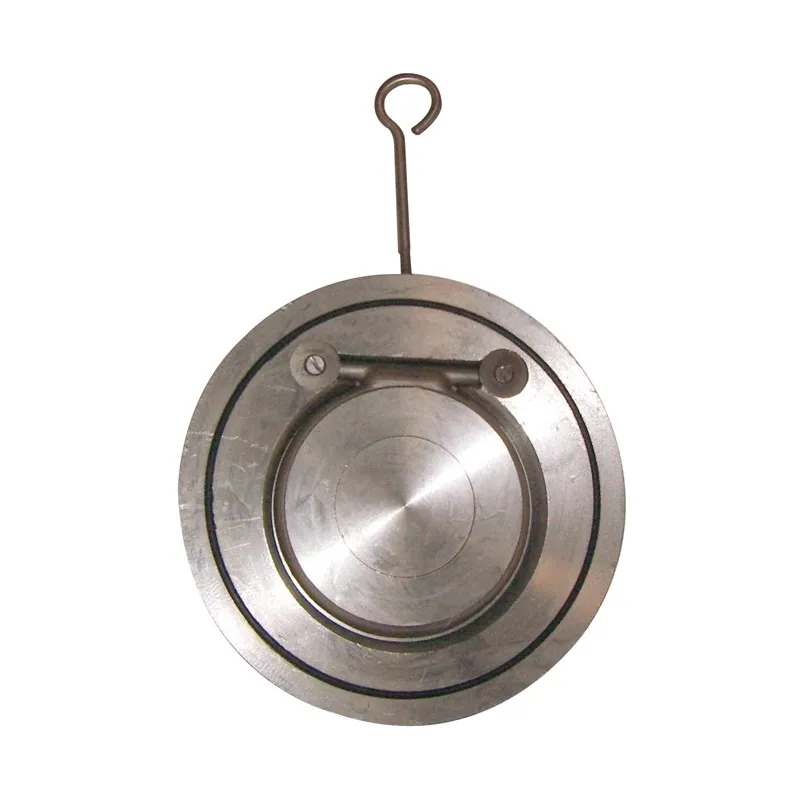

Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM dn 40

Name: Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM dn 40
Brand: THERSANE
SKU: 36500I00PN16040
Price: 183.96 EUR
Availability: InStock

Clapet simple battant

Photos non contractuelles

Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM

Utilisation :

Industries chimiques, pharmaceutiques, pétro-chimiques, installations hydrauliques pour modèle inox
Température mini et maxi admissible Ts : - 10°C à + 180°C pour modèle inox FKM
Pression maxi admissible Ps : 16 bars jusqu’au DN200 inclus et 10 bars au delà
Ne pas utiliser en régime pulsatoire
Vitesse maxi : 3 M. / Sec.

Disponible en :

Corps acier inox avec joints FKM montage entre brides PN16 Ref. 36500 du DN40 au 600
Corps acier inox avec joints FKM montage entre brides PN10 Ref. 365401 et 365451 en DN400 au 450

Respecter le sens de passage indiqué sur le corps par une flèche
Certificat CCPU 3.1 : cliquez ici

Normes et certifications : ISO 9001 Bureau VERITAS

Type de raccordement : Entre-brides PN16

Plus de détails

dn 40

Vous êtes un particulier ?

Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€183.96 Tax included

153.3 € tax excl.

Unité de vente : Pièce

Reference : 36500I00PN16040

Diamètre DN: DN 40

Quantity

Consulter les produits disponibles sous forme de liste

Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Ouvrir un compte PRO ?

Gammes / Conditions / Avantages

Consulter les avantages

FRAIS DE PORT OFFERT

À partir de 150€ TTC

Pour un panier n'excédant pas 30Kg

BESOIN D'AIDE ?

Contactez-nous du lundi-vendredi 8h-12h 13h30-18h

04 28 54 00 69

Certificats matières pour Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM

Caractéristiques :

Clapet à simple battant
Montage vertical avec fluide ascendant ou horizontal (respecter le sens de passage indiqué sur le corps par une flèche )
Montage entre brides PN10/16

Construction :

Corps et battant en Acier Inox ASTM A351 CF8M
Siège FKM
Joint FKM.
Dimensions : DN 40 à 600
Raccordement : Entre brides PN10/16
Matière : Acier inox

Normalisations :

Fabrication suivant la norme ISO 9001 : 2008
Conception suivant la norme API 594
Tests d’étanchéité suivant la norme API 598, table 6
DIRECTIVE 97/23/CE : Produits exclus ( article 1, § 3-2 )
Écartement suivant la norme EN 558 série 97 (NF 29377)
Raccordement entre brides suivant la norme EN 1092-1 PN10-16

Ø nominal	40	50	65	80	100	125	150	200	250	300	350	400	400/PN10	450	450/PN10	500	600
PS	16	16	16	16	16	16	16	16	10	10	10	10	10	10	10	10	10
PN	16	16	16	16	16	16	16	16	16	16	16	16	10	16	10	16	16
Écartement	14	14	14	14	18	18	20	22	26	32	38	44	44	50	50	62	62

Caractéristiques techniques Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM

Data sheet

Reference: 36500I00PN16040
Type de clapet / filtre: Horizontal Système à simple battant Vertical avec fluide ascendant
Corps: Inox ASTM A351 CF8M
Obturateur: Inox ASTM A351 CF8M
Siège: FKM
Joint: FKM
Entraxe: En fonction du modèle choisi Écartement EN558 série 97
Type de raccordement: Entre-brides PN16
Diamètre: En fonction du modèle choisi
Pression de service: En fonction du modèle choisi
Température minimum: -10°C
Température maximum: 180°C
Fluide admissible: Fluides courants compatibles
Normes et certifications: ISO 9001 Bureau VERITAS
Normalisation: Directive 2014/68/UE : produits exclus (article 1, § 2b)
Possibilité de certificat 3.1: Oui
Unité de vente: Pièce
Garantie fabricant: 1 an

Specific References

ean13: 3598780013350

Télécharger la documentation

FT 365

Fiche technique clapet non retour Wafer simple battant inox avec siège FKM

Download (2.02MB)

Accessoires et équipements (vendus séparément)

Quick view

Certificat matière CCPU 3.1

€19.50

Caractéristiques liées à la version du produit Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM

Voici la liste des références et poids correspondants aux options séléctionnées.

36500I00PN16040 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 40

Diamètre DN	DN 40
Poids emballé	0,714kg

153.3 € tax excl.

Référence - Désignation	Diamètre DN	Poids emballé	Prix
36500I00PN16040 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 40	DN 40	0,714kg	153.3 € tax excl.
36500I00PN16050 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 50	DN 50	0,945kg	177.26 € tax excl.
36500I00PN16065 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 65	DN 65	1,3335kg	250.22 € tax excl.
36500I00PN16080 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 80	DN 80	1,6065kg	298.22 € tax excl.
36500I00PN16100 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 100	DN 100	2,5935kg	389.09 € tax excl.
36500I00PN16125 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 125	DN 125	3,591kg	442.2 € tax excl.
36500I00PN16150 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 150	DN 150	5,04kg	588.25 € tax excl.
36500I00PN16200 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 200	DN 200	9,135kg	981.4 € tax excl.
36500I00PN16250 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 250	DN 250	14,7315kg	1624.77 € tax excl.
36500I00PN16300 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 300	DN 300	26,355kg	2443.81 € tax excl.
36500I00PN16350 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 350	DN 350	33,075kg	3014.67 € tax excl.
36500I00PN16400 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 400	DN 400	49,35kg	4251.36 € tax excl.
36500I00PN10400 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 400/PN10	DN 400/PN10	37,59kg	4251.36 € tax excl.
36500I00PN16450 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 450	DN 450	73,5kg	5755.62 € tax excl.
36500I00PN10450 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 450/PN10	DN 450/PN10	69,3kg	5755.62 € tax excl.
36500I00PN16500 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 500	DN 500	100,8kg	7519.27 € tax excl.
36500I00PN16600 - Clapet de non-retour simple battant acier inox ASTM A351 CF8M siège FKM - DN 600	DN 600	141,75kg	10299.06 € tax excl.
