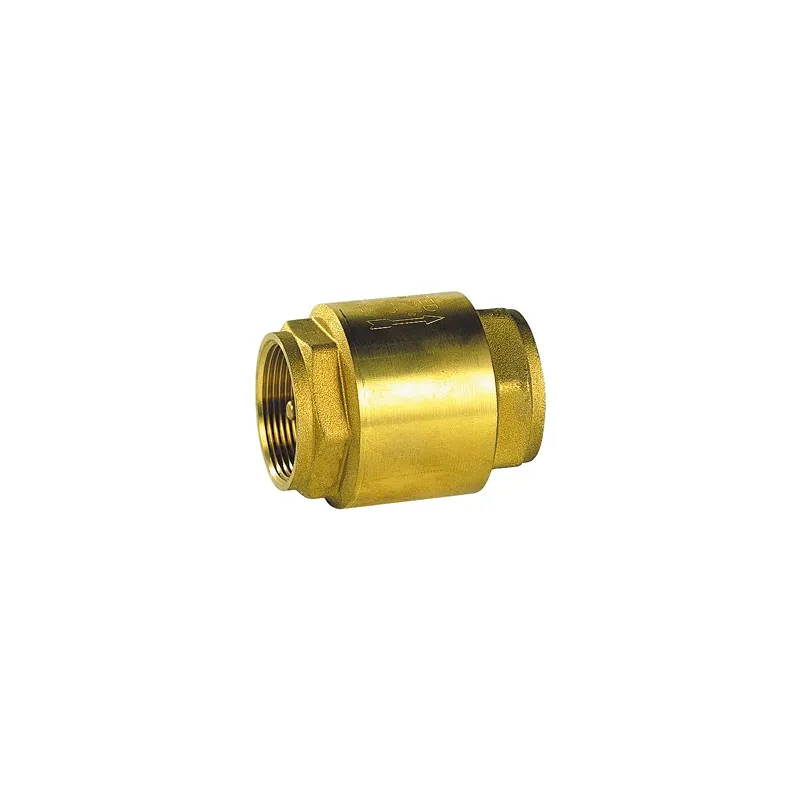

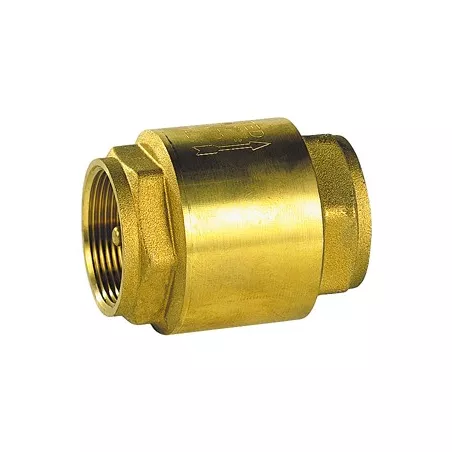

Clapet de non-retour série 305 toutes positions double guidage 3/8" (12/17)

Clapet toutes positions à double guidage
Clapet de non-retour série 305 toutes positions double guidage
search
  • Clapet de non-retour série 305 toutes positions double guidage
  • Clapet de non-retour vue découpé 305
  • Clapet de non-retour Nomenclature 305
  • DIMENSIONS ( en mm ) 305
  • DIAGRAMME PERTES DE CHARGES 305

Photos non contractuelles

Clapets de non-retour 305 laiton titré CW617N, obturateur laiton/inox toutes positions raccordement femelle

Utilisation :

  • Chauffage, eau potable, air comprimé, fioul
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 100°C
  • Pressions maxi admissibles Ps : 25 bars jusqu’au DN 1“ , 18 bars du DN 1“1/4 au DN 2“ et 12 bars au-delà
  • Tenue au vide : 300 à 500 mbar ( 50 à 70% de vide )

Disponible en : Raccordement taraudé femelle BSP cylindrique du DN 3/8“ au DN 4“

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : Certification ACSNormes et certifications : Certification IQNETType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
3/8" (12/17)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€9.52 Tax included

7.93 € tax excl.

Unité de vente : Pièce
30500L000BFF010
Diamètre (en pouce): 3/8" (12/17)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Clapet de non-retour série 305 toutes positions double guidage

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Clapet toutes positions
  • Modèle femelle / femelle
  • Obturateur laiton / inox
  • Pression d’ouverture entre 20 et 200 mbar

Construction :

  • Corps Laiton titré CW617N brossé
  • Clapet guidé silencieux
  • Obturateur série 305 : Laiton titré CW614N / Inox.
  • Joint NBR
  • Dimensions : DN 3/8" à 4"
  • Raccordement : Femelle BSP
  • Matière : Corps Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Relève de l’article 3, § 3
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC NY 213
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/8" 1/2" 3/4" 1" 1" 1/4 1" 1/2 2" 2" 1/2 3" 4"
PS 25 25 25 25 18 18 18 12 12 12
Écartement 55 58.5 65 74.5 83 93 101 122 141.5 158.5

Caractéristiques techniques Clapet de non-retour série 305 toutes positions double guidage

Data sheet

Reference
30500L000BFF010
Type de clapet / filtre
Système à double guidage Toutes positions
Corps
Laiton titré CW617N
Obturateur
Sphère laiton titré CW614N
Joint
NBR
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FM (femelle - mâle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
110°C
Fluide admissible
Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Certification ACS Certification IQNET
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8023298009250

Télécharger la documentation

FT 305

Fiche technique Clapet de non-retour série 305 toutes positions double guidage

Download (987.8KB)

Caractéristiques liées à la version du produit Clapet de non-retour série 305 toutes positions double guidage

Voici la liste des références et poids correspondants aux options séléctionnées.
30500L000BFF010 - Clapet de non-retour série 305 toutes positions double guidage - 3/8" (12/17)
Diamètre (en pouce) 3/8" (12/17)
Poids emballé 0,19635kg
7.93 € tax excl.
Consulter
30500L000BFF015 - Clapet de non-retour série 305 toutes positions double guidage - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,21kg
8.13 € tax excl.
Consulter
30500L000BFF020 - Clapet de non-retour série 305 toutes positions double guidage - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,294kg
11.08 € tax excl.
Consulter
30500L000BFF025 - Clapet de non-retour série 305 toutes positions double guidage - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,42735kg
15.41 € tax excl.
Consulter
30500L000BFF032 - Clapet de non-retour série 305 toutes positions double guidage - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 0,67515kg
24.51 € tax excl.
Consulter
30500L000BFF040 - Clapet de non-retour série 305 toutes positions double guidage - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 0,91455kg
32.99 € tax excl.
Consulter
30500L000BFF050 - Clapet de non-retour série 305 toutes positions double guidage - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 1,37235kg
51.12 € tax excl.
Consulter
30500L000BFF065 - Clapet de non-retour série 305 toutes positions double guidage - 2"1/2 (66/76)
Diamètre (en pouce) 2"1/2 (66/76)
Poids emballé 3,08175kg
117.26 € tax excl.
Consulter
30500L000BFF080 - Clapet de non-retour série 305 toutes positions double guidage - 3" (80/90)
Diamètre (en pouce) 3" (80/90)
Poids emballé 4,46355kg
177.35 € tax excl.
Consulter
30500L000BFF100 - Clapet de non-retour série 305 toutes positions double guidage - 4" (102/114)
Diamètre (en pouce) 4" (102/114)
Poids emballé 6,8691kg
291.3 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
30500L000BFF010 - Clapet de non-retour série 305 toutes positions double guidage - 3/8" (12/17) 3/8" (12/17) 0,19635kg 7.93 € tax excl.
30500L000BFF015 - Clapet de non-retour série 305 toutes positions double guidage - 1/2" (15/21) 1/2" (15/21) 0,21kg 8.13 € tax excl.
30500L000BFF020 - Clapet de non-retour série 305 toutes positions double guidage - 3/4" (20/27) 3/4" (20/27) 0,294kg 11.08 € tax excl.
30500L000BFF025 - Clapet de non-retour série 305 toutes positions double guidage - 1" (26/34) 1" (26/34) 0,42735kg 15.41 € tax excl.
30500L000BFF032 - Clapet de non-retour série 305 toutes positions double guidage - 1"1/4 (33/42) 1"1/4 (33/42) 0,67515kg 24.51 € tax excl.
30500L000BFF040 - Clapet de non-retour série 305 toutes positions double guidage - 1"1/2 (40/49) 1"1/2 (40/49) 0,91455kg 32.99 € tax excl.
30500L000BFF050 - Clapet de non-retour série 305 toutes positions double guidage - 2" (50/60) 2" (50/60) 1,37235kg 51.12 € tax excl.
30500L000BFF065 - Clapet de non-retour série 305 toutes positions double guidage - 2"1/2 (66/76) 2"1/2 (66/76) 3,08175kg 117.26 € tax excl.
30500L000BFF080 - Clapet de non-retour série 305 toutes positions double guidage - 3" (80/90) 3" (80/90) 4,46355kg 177.35 € tax excl.
30500L000BFF100 - Clapet de non-retour série 305 toutes positions double guidage - 4" (102/114) 4" (102/114) 6,8691kg 291.3 € tax excl.
