Tableau des schedules avec dimensions des tubes aciers inoxydables et alliages

Tableau des "tubing" et tubes d’échangeurs (Kg/m)

Tubing and Heat exchangers tubing (Kg/m)

Déterminer le poids d'un tube :

Prenons par exemple, un tube de 6 mètres dont la description est SS Tubing, ASTM A213 TP316/316L 1″ BWG 14.

Après avoir vérifié le tableau ci-dessous, nous saurons que la dimension du tube est d'un diamètre de 25,4 mm avec une épaisseur de 2,11 mm et que le poids par mètre est de 1.32 Kg/m ce qui donne un poids total du tube de 7,92 Kg.

Tableau des poids en Kg par mètre
Ø Ext mm Tube (OD)
BWG - inch - mm (WT)		 1/8''
3,17 mm		 1/4''
6,35 mm		 3/8''
9,52 mm		 1/2''
12,7 mm		 5/8''
15,87 mm		 3/4''
19,05 mm		 7/8''
22,22 mm		 1''
25,4 mm		 1'' 1/4
31,75 mm		 1'' 1/2
38,1 mm		 1'' 3/4
44,45 mm		 2''
50,8 mm
10 - 0,134'' – 3,40 mm — — — — 1,110 1,41 1,711 2,01 2,589 3,167 3,769 4,347
12 - 0,109'' - 2,77 mm — — — 0,721 0,945 1,185 1,424 1,666 2,128 2,59 3,071 3,534
14 - 0,083'' - 2,11 mm — — — 0,6 0,765 0,948 1,132 1,32 1,671 2,026 2,717 2,788
16 - 0,065'' - 1,65 mm — — — 0,486 0,62 0,765 0,908 1,052 1,331 1,607 1,895 2,173
18 - 0,049'' - 1,24 mm — — 0,258 0,37 0,465 0,568 0,692 0,776 1,012 1,217 1,415 1,645
20 - 0,035'' - 0,89 mm — 0,122 0,193 0,265 — — — — — — — —

Dimensions des tubes aciers inoxydables et alliages

Sizes of Stainless and alloy steels pipes

Normes de dimension pour les tuyaux en acier : Il existe différentes normes pour décrire la taille des tuyaux en acier, leur diamètre extérieur et l'épaisseur de leur paroi. Les principales sont ASME B36.10 et ASME B36.19.

Les Schedule (SCH) :
Pour décrire les caractéristiques des tuyaux en acier, nous utilisons généralement le "schedule" (SCH). Il s'agit d'une notation qui représente l'épaisseur de la paroi du tuyau par un numéro.

La nomenclature des tuyaux (SCH) n'indique pas une épaisseur de paroi spécifique, mais une série d'épaisseurs de paroi. Différents schedules indiquent des épaisseurs de paroi différentes pour des tuyaux en acier de même diamètre.  Plus le numéro de schedule est élevé, plus l'épaisseur de la paroi du tuyau est grande, et plus sa résistance à la pression est élevée.
Vous trouverez ci-dessous un tableau des des schedules les plus courants.

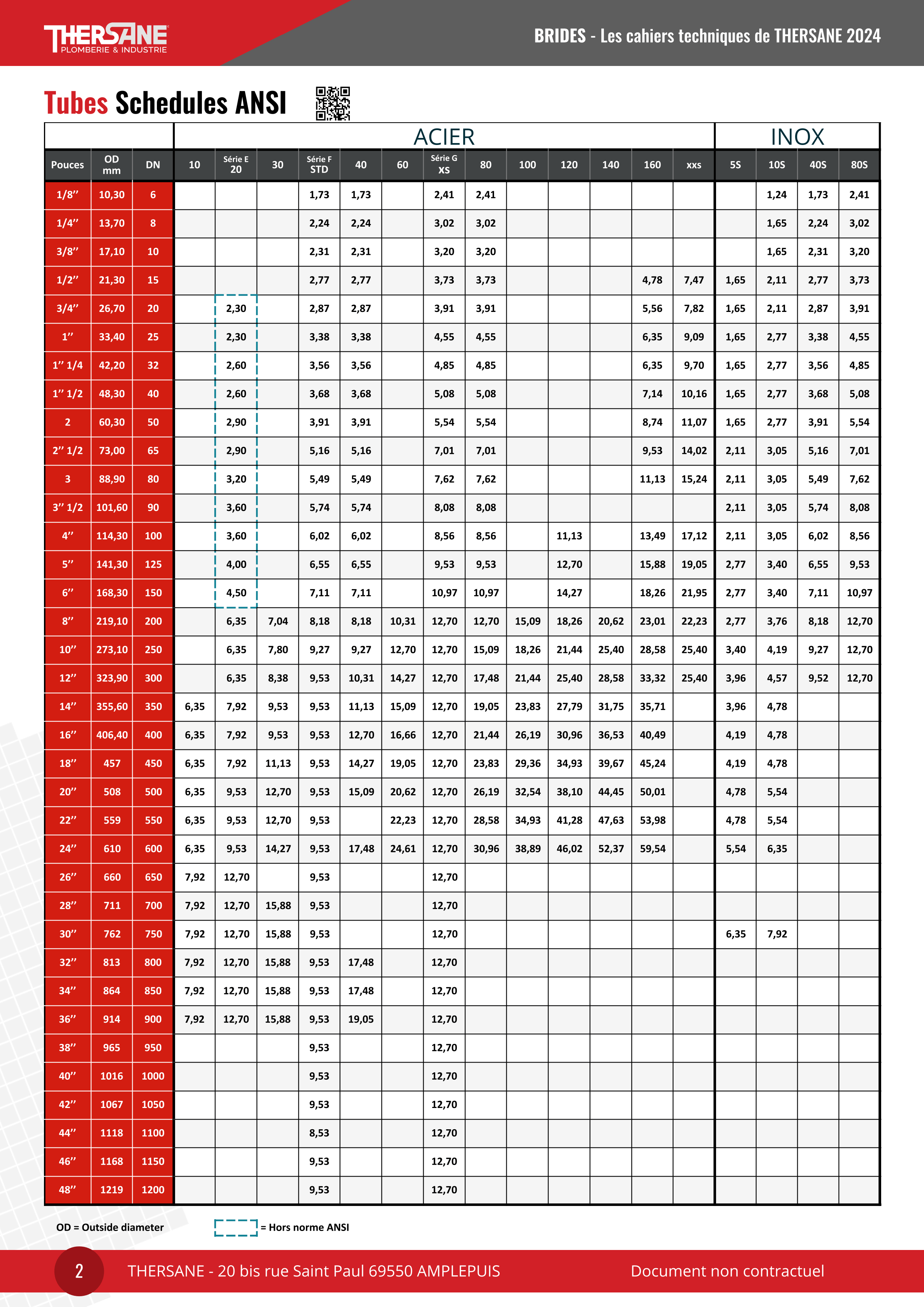

Télécharger le tableau des shedules ANSI en PDF
DN Ø nom
NPS		 Ø ext
mm		 Epaisseur en mm - Poids en kg/m - Wall thickness in mm - Weight in kg/m Epaisseur en mm - Poids en kg/m - Wall thickness in mm - Weight in kg/m
INOX
ASME B36.19M		 ACIER
ASME B36.10M		 ACIER
ASME B36.10M
Sch 10S Sch 40S Sch 80S Sch 10 Sch 20 Sch 30 Sch 40 STD Sch 60 Sch 80 XS Sch 100 Sch 120 Sch 140 Sch 160 XXS
mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m
6 1/8 10,3 1,24 0,28 1,73 0,37 2,41 0,47 1,24 0,28 - - 1,45 0,32 1,73 0,37 1,73 0,37 - - 2,41 0,47 2,41 0,47 - - - - - - - - - -
8 1/4 13,7 1,65 0,49 2,24 0,63 3,02 0,8 1,65 0,49 - - 1,85 0,54 2,24 0,63 2,24 0,63 - - 3,02 0,8 3,02 0,8 - - - - - - - - - -
10 3/8 17,1 1,65 0,63 2,31 0,84 3,2 1,1 1,65 0,63 - - 1,85 0,7 2,31 0,84 2,31 0,84 - - 3,2 1,1 3,2 1,1 - - - - - - - - - -
15 1/2 21,3 2,11 1 2,77 1,27 3,73 1,62 2,11 1 - - 2,41 1,12 2,77 1,27 2,77 1,27 - - 3,73 1,62 3,73 1,62 - - - - - - 4,78 1,95 7,47 2,55
20 3/4 26,6 2,11 1,28 2,87 1,69 3,91 2,2 2,11 1,28 - - 2,41 1,44 2,87 1,69 2,87 1,69 - - 3,91 2,2 3,91 2,2 - - - - - - 5,56 2,9 7,82 3,64
25 1 33,4 2,77 2,09 3,38 2,5 4,55 3,24 2,77 2,09 - - 2,9 2,18 3,38 2,5 3,38 2,5 - - 4,55 3,24 4,55 3,24 - - - - - - 6,35 4,24 9,09 5,45
32 1 42,2 2,77 2,69 3,56 3,39 4,85 4,47 2,77 2,69 - - 2,97 2,87 3,56 3,39 3,56 3,39 - - 4,85 4,47 4,85 4,47 - - - - - - 6,35 5,61 9,7 7,77
40 1 48,3 2,77 3,11 3,68 4,05 5,08 5,41 2,77 3,11 - - 3,18 3,53 3,68 4,05 3,68 4,05 - - 5,08 5,41 5,08 5,41 - - - - - - 7,14 7,25 10,15 9,55
50 2 60,3 2,77 3,93 3,91 5,44 5,54 7,48 2,77 3,93 - - 3,18 4,48 3,91 5,44 3,91 5,44 - - 5,54 7,48 5,54 7,48 - - - - - - 8,74 11,11 11,07 13,44
65 2 73 3,05 5,26 5,16 8,63 7,01 11,41 3,05 5,26 - - 4,78 8,04 5,16 8,63 5,16 8,63 - - 7,01 11,41 7,01 11,41 - - - - - - 9,53 14,92 14,02 20,39
80 3 88,9 3,05 6,46 5,49 11,29 7,62 15,27 3,05 6,46 - - 4,78 9,92 5,49 11,29 5,49 11,29 - - 7,62 15,27 7,62 15,27 - - - - - - 11,13 21,35 15,24 27,68
90 3 101,6 3,05 7,41 5,74 13,57 8,08 18,64 3,05 7,41 - - 4,78 11,41 5,74 13,57 5,74 13,57 - - 8,08 18,64 8,08 18,64 - - - - - - - - - -
100 4 114,3 3,05 8,37 6,02 16,08 8,56 22,32 3,05 8,37 - - 4,78 12,91 6,02 16,08 6,02 16,08 - - 8,56 22,32 8,56 22,32 - - 11,13 28,32 - - 13,49 33,54 17,12 41,03
125 5 141,3 3,4 11,56 6,55 21,77 9,53 30,97 3,4 11,56 - - - - 6,55 21,77 6,55 21,77 - - 9,53 30,97 9,53 30,97 - - 12,7 40,28 - - 15,88 49,12 19,05 57,43
150 6 168,3 3,4 13,83 7,11 28,26 10,97 42,56 3,4 13,83 - - - - 7,11 28,26 7,11 28,26 - - 10,97 42,56 10,97 42,56 - - 14,27 54,21 - - 18,26 67,57 21,95 79,22
200 8 219 3,76 19,97 8,18 42,55 12,7 64,64 3,76 19,97 6,35 33,32 7,04 36,82 8,18 42,55 8,18 42,55 10,31 53,09 12,7 64,64 12,7 64,64 15,09 75,92 18,26 90,44 20,62 100,93 23,01 111,27 22,23 107,93
250 10 273,1 4,19 27,79 9,27 60,31 12,7 81,56 4,19 27,78 6,35 41,76 7,8 51,01 9,27 60,29 9,27 60,29 12,7 81,53 15,09 95,98 12,7 81,53 18,26 114,71 21,44 133,01 25,4 155,1 28,58 172,27 25,4 155,1
300 12 323,9 4,57 35,99 9,53 73,88 12,7 97,47 4,57 35,98 6,35 49,71 8,38 65,19 10,31 79,71 9,53 73,86 14,27 108,93 17,48 132,05 12,7 97,44 21,44 159,87 25,4 186,92 28,58 208,08 33,32 238,69 25,4 186,92
350 14 355,6 4,78 41,36 9,53 81,33 12,7 107,4 6,35 54,69 7,92 67,91 9,53 81,33 11,13 94,55 9,53 81,33 15,09 126,72 19,05 158,11 12,7 107,4 23,83 194,98 27,79 224,66 31,75 253,58 35,71 281,72 - -
400 16 406,4 4,78 47,34 9,53 93,27 12,7 123,31 6,35 62,65 7,92 77,83 9,53 93,27 12,7 123,31 9,53 93,27 16,66 160,13 21,44 203,54 12,7 123,31 26,19 245,57 30,96 286,66 36,53 333,21 40,49 365,38 - -
450 18 457 4,78 53,31 9,53 - 12,7 - 6,35 70,57 7,92 87,71 11,13 122,38 14,27 155,81 9,53 105,17 19,05 205,75 23,83 254,57 12,7 139,16 29,36 309,64 34,93 363,58 39,67 408,28 45,24 459,39 - -
500 20 508 5,54 68,65 9,53 117,15 12,7 155,13 6,35 78,56 9,53 117,15 12,7 155,13 15,09 183,43 9,53 117,15 19,05 205,75 23,83 254,57 12,7 139,16 29,36 309,64 34,93 363,58 39,67 408,28 45,24 459,39 - -
550 22 559 5,54 75,62 - - - - 6,35 86,55 9,53 129,14 12,7 171,1 15,87 212,52 9,53 129,14 22,23 294,27 28,58 373,85 12,7 171,1 34,93 451,45 41,28 527,05 47,63 600,67 53,98 672,3 - -
600 24 610 6,35 94,53 9,53 141,12 12,7 187,07 6,35 94,53 9,53 141,12 14,27 209,65 17,48 255,43 9,53 141,12 24,61 355,28 30,96 442,11 12,7 187,07 38,89 547,74 46,02 640,07 52,37 720,19 59,54 808,27 - -
650 26 660 - - - - - - 7,92 127,36 12,7 202,74 - - - - 9,53 152,88 - - - - 12,7 202,74 - - - - - - - - - -
700 28 711 - - - - - - 7,92 137,32 12,7 218,71 15,88 272,23 - - 9,53 164,86 - - - - 12,7 218,71 - - - - - - - - - -
750 30 762 7,92 147,29 - - - - 7,92 147,29 12,7 234,68 15,88 292,2 - - 9,53 176,85 - - - - 12,7 234,68 - - - - - - - - - -
800 32 813 - - - - - - 7,92 157,25 12,7 250,65 15,88 312,17 17,48 342,94 9,53 188,83 - - - - 12,7 250,65 - - - - - - - - - -
850 34 864 - - - - - - 7,92 167,21 12,7 266,63 15,88 332,14 17,48 364,92 9,53 200,82 - - - 12,7 266,63 - - - - - - - - - -
900 36 914 - - - - - - 7,92 176,97 12,7 282,29 15,88 351,73 19,05 420,45 9,53 212,57 - - - - 12,7 282,29 - - - - - - - - - -
950 38 965 - - - - - - - - - - - - - - 9,53 224,56 - - - 12,7 298,26 - - - - - - - - - -
