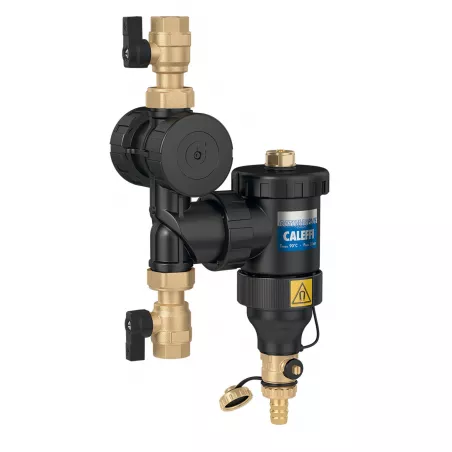

Pot de décantation DIRTMAG PLUS FF spéciale PAC 3/4" (20/27)

Décantation
Pot de décantation DIRTMAG PLUS
search
  • Pot de décantation DIRTMAG PLUS
  • Pot de décantation DIRTMAG PLUS FF
  • Schéma Horizontal pot de décantation DIRTMAG PLUS FF
  • Schéma Verticale pot de décantation DIRTMAG PLUS FF

Photos non contractuelles

Pot de décantation DIRTMAG PLUS 3/4" à 1" et 1"1/4 FF spéciale PAC

Spécialement conçu pour protéger les PAC, le DIRTMAGPLUS rassemble en un seul produit les fonctions de purge et de décantation, y compris le blocage des particules métalliques.

Fonction :

Le dispositif multifonction comprend 2 éléments distincts :

  • Un pot de décantation
  • Un filtre  interchangeable

Teneur maximum en glycol : 30%

Type de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
3/4" (20/27)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€205.14 Tax included

170.95 € tax excl.

Unité de vente : Pièce
PDDVTL000000F20
Diamètre (en pouce): 3/4" (20/27)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Pot de décantation DIRTMAG PLUS FF spéciale PAC

Caractéristiques techniques :

  • Corps : PA66G30
  • Couvercle du pot de décantation : PA66G30
  • Couvercle supérieur : laiton EN 12164 CW614N
  • Vis de purge : laiton EN 12164 CW614N
  • Bague pour T de raccord : PPSG40
  • Grille interne : HDPE
  • Dispositif de récupération des impuretés : POM
  • Filtre POM-acier inox (AISI 304)
  • Joints d’étanchéité : EPDM
  • Robinet de vidange avec tétine : laiton EN 12165CW 617N
  • Vanne d’arrêt : laiton EN 12165CW 617N

Performances :

  • Fluides admissibles : eau glycolée
  • Pourcentage maxi de glycol : 30%
  • Pression maximale de service : 3 bar
  • Plage de température d’exercice : 0÷90°C
  • Induction magnétique système à anneau : 2 x 0,3 T
  • Ouverture des mailles du filtre de premier nettoyage (bleu fourni) Ø : 0,30 mm ( 300 µ )
  • Ouverture des mailles du filtre de maintien (gris-rechange réf. F49474/GR) Ø : 0,80 mm ( 800 µ )
  • Volume interne dispositif 0,4 l

Caractéristiques fonctionnelles :

  • Évacuation de l'air par un purgeur manuel.
  • L'anneau magnétique se retire sans outils.
  • Le DIRTMAGPLUS est équipé d'une vanne de chasse orientable, avec tétine.


Pose :

Le DIRTMAGPLUS doit respecter le sens du flux indiqué par la flèche sur le té de raccordement, et de préférence sur le retour.
Toujours procéder au montage/démontage lorsque le circuit est froid et n’est plus sous pression.
NB : utiliser la clé fournie pour serrer à fond l’écrou tournant du T de raccordement.

Caractéristiques techniques Pot de décantation DIRTMAG PLUS FF spéciale PAC

Data sheet

Reference
PDDVTL000000F20
Matière
Corps et couvercle polymère chargé 30% fibre de verre Laiton
Joint
EPDM
Internes
Filtre POM inox AISI 304 Grille de filtration polymère haute densité
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression maximum
3 bar
Température minimum
0°C
Température maximum
90°C
Fluide admissible
Eau Eau glycolée
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8016615441178

Télécharger la documentation

FT DIRTPLUS

Fiche technique pot de décantation DIRTMAG PLUS Té en laiton 3/4" à 1" FF

Download (1.01MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Pot de décantation DIRTMAG PLUS FF spéciale PAC

Voici la liste des références et poids correspondants aux options séléctionnées.
PDDVTL000000F20 - Pot de décantation DIRTMAG PLUS FF spéciale PAC - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 1,5645kg
170.95 € tax excl.
Consulter
PDDVTL000000F25 - Pot de décantation DIRTMAG PLUS FF spéciale PAC - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 1,6464kg
182.55 € tax excl.
Consulter
PDDVTL000000F32 - Pot de décantation DIRTMAG PLUS FF spéciale PAC - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 2,15kg
208.52 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
PDDVTL000000F20 - Pot de décantation DIRTMAG PLUS FF spéciale PAC - 3/4" (20/27) 3/4" (20/27) 1,5645kg 170.95 € tax excl.
PDDVTL000000F25 - Pot de décantation DIRTMAG PLUS FF spéciale PAC - 1" (26/34) 1" (26/34) 1,6464kg 182.55 € tax excl.
PDDVTL000000F32 - Pot de décantation DIRTMAG PLUS FF spéciale PAC - 1"1/4 (33/42) 1"1/4 (33/42) 2,15kg 208.52 € tax excl.
