Vanne à sphère laiton avec filtre incorporé 1/2" (15/21)

Filtres Taraudés
Vanne à sphère laiton avec filtre incorporé
search
  • Vanne à sphère laiton avec filtre incorporé
  • NOMENCLATURE 619
  • DIMENSIONS ( en mm ) 619
  • POSITIONS DE MONTAGE 619
  • COEFFICIENT DE DEBIT Kvs ( M3-h ) et COURBE PRESSION-TEMPERATURE 619

Photos non contractuelles

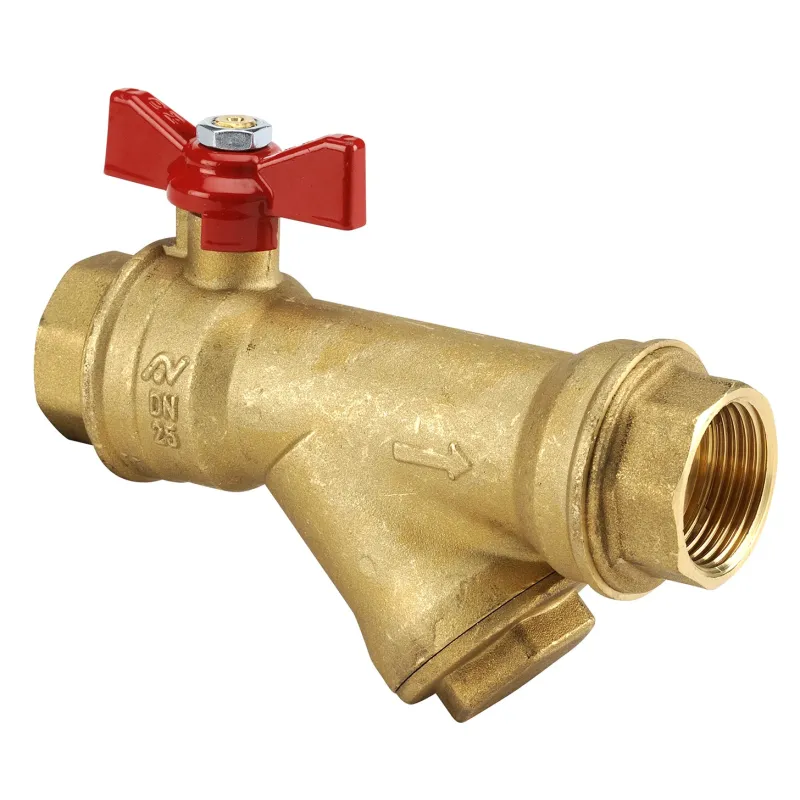

Vanne à sphère laiton avec filtre incorporé

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

  • Pompes à chaleur
  • Fluides courants compatibles
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 110°C
  • Pression maxi admissible Ps : 16 bars ( voir courbe )

Disponible en :
Femelle / Femelle taraudée cylindrique BSP avec manette papillon rouge du 1/2" au 1"1/4

Normes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
1/2" (15/21)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€28.86 Tax included

24.05 € tax excl.

Unité de vente : Pièce
61900L000BFF015
Diamètre (en pouce): 1/2" (15/21)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton avec filtre incorporé

Caractéristiques techniques :

  • Cartouche inox démontable
  • Axe inéjectable
  • Bille pleine
  • Filtration 5/10° mm ( 500 microns )
  • Commande par manette papillon aluminium
  • Montage horizontal ou vertical descendant ( respecter le sens de passage indiqué sur le corps par une flèche )

Construction :

  • Corps en Laiton titré CW617N
  • Sphère Laiton CW617N
  • Joint d’axe torique EPDM
  • Tamis Acier Inox ASTM A182 F304
  • Dimensions : DN 1/2" à 1"1/4
  • Raccordement : Femelle - Femelle BSP
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Taraudage femelle BSP cylindrique selon la norme UNI ISO 228-1

Ø nominal 1/2" 3/4" 1" 1"1/4
PS 16 16 16 16
Maille (mm) 5/10° 5/10° 5/10° 5/10°
Hauteur 98 120 148 148

Caractéristiques techniques Vanne à sphère laiton avec filtre incorporé

Data sheet

Reference
61900L000BFF015
Type de vanne
RBS (robinet à boisseau sphérique)
Type de clapet / filtre
Horizontal Vertical avec fluide ascendant
Crépine / tamis
Inox ASTM A182 F304
Maille et filtration
5/10°
Corps
Laiton titré CW617N
Obturateur
laiton
Axe
Joint d'axe EPDM
Commande
Couleur rouge Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-10°C
Température maximum
110°C
Fluide admissible
Fluides courants compatibles Pompe à chaleur
Normes et certifications
Cermet Sincert
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Filtre
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704009971

Télécharger la documentation

FT 619

Fiche technique Vanne à sphère laiton avec filtre incorporé 619

Download (877.17KB)

Caractéristiques liées à la version du produit Vanne à sphère laiton avec filtre incorporé

Voici la liste des références et poids correspondants aux options séléctionnées.
61900L000BFF015 - Vanne à sphère laiton avec filtre incorporé - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,37905kg
24.05 € tax excl.
Consulter
61900L000BFF020 - Vanne à sphère laiton avec filtre incorporé - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,62475kg
35.46 € tax excl.
Consulter
61900L000BFF025 - Vanne à sphère laiton avec filtre incorporé - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,966kg
37.38 € tax excl.
Consulter
61900L000BFF032 - Vanne à sphère laiton avec filtre incorporé - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 1,00905kg
40.69 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
61900L000BFF015 - Vanne à sphère laiton avec filtre incorporé - 1/2" (15/21) 1/2" (15/21) 0,37905kg 24.05 € tax excl.
61900L000BFF020 - Vanne à sphère laiton avec filtre incorporé - 3/4" (20/27) 3/4" (20/27) 0,62475kg 35.46 € tax excl.
61900L000BFF025 - Vanne à sphère laiton avec filtre incorporé - 1" (26/34) 1" (26/34) 0,966kg 37.38 € tax excl.
61900L000BFF032 - Vanne à sphère laiton avec filtre incorporé - 1"1/4 (33/42) 1"1/4 (33/42) 1,00905kg 40.69 € tax excl.
