Filtre inox F316 forgé class 800 A182 F316 1/4" (8/13)

Filtres Taraudés
Filtre inox F316 forgé class 800 A182 F316
search
  • Filtre inox F316 forgé class 800 A182 F316
  • NOMENCLATURE 239
  • DIMENSIONS ( en mm ) 239
  • POSITIONS DE MONTAGE 239
  • RELATION PRESSION-TEMPERATURE et COURBE PRESSION-TEMPERATURE 239
  • DIAGRAMME PERTES DE CHARGES 239

Photos non contractuelles

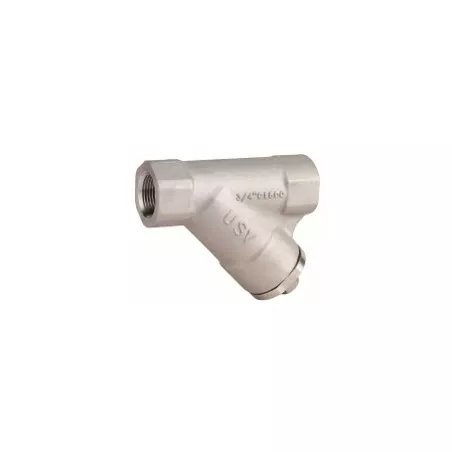

Filtre inox F316 forgé class 800 A182 F316 Femelle - Femelle NPT

Utilisation :

  • Industries pétrolières, vapeur, haute pression
  • Température mini et maxi admissible Ts : - 29°C à + 538°C
  • Pression maxi admissible Ps : 132 bars ( voir courbe )

Disponible en : Filtre acier inox ASTM A182 F316 forgé taraudé femelle NPT DN 8 au DN 25 (NPS 1/4“ au DN 1“)

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : CENormes et certifications : ATEXNormes et certifications : Certification IQNETNormes et certifications : PASCAL PED/97/23/CEType de raccordement : Á visser NPTFluide admissible : Vapeur1
1/4" (8/13)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€164.39 Tax included

136.99 € tax excl.

Unité de vente : Pièce
23900I000NFF008
Diamètre (en pouce): 1/4" (8/13)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Filtre inox F316 forgé class 800 A182 F316

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Filtre inox F316 forgé class 800 A182 F316

Caractéristiques :

  • Bouchon avec purge démontable
  • Tamis inox démontable
  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Montage en position horizontale ou vertical avec fluide descendant
  • Filtration 8/10° mm ( soit 800 μ )
  • Class 800

Construction :

  • Joint Acier Inox ASTM A182 F316 + Graphite
  • Tamis Acier Inox ASTM A182F316 démontable
  • Bouchon de purge démontable 1/4" NPT
  • Filtre : Corps et chapeau Acier Inox ASTM A182 F316
  • Dimensions : DN 8 à 25 (NPS 1/4" à 1")
  • Raccordement : Femelle - Femelle NPT
  • Matière : Acier inox forgé ASTM A182 F316

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 2014/68/UE : CE N° 1115
    Catégorie de risque III Module H
  • Certificat 3.1 sur demande
  • Conception suivant la norme ASME B16.34
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Taraudage femelle NPT suivant la norme ASME B2.1
  • ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 ( marquage en option )

Ø nominal 1/4" 3/8" 1/2" 3/4" 1"
PS 138 138 138 138 138
Écartement 90 90 90 110 130

Caractéristiques techniques Filtre inox F316 forgé class 800 A182 F316

Data sheet

Reference
23900I000NFF008
Type de clapet / filtre
Horizontal Vertical avec fluide ascendant
Crépine / tamis
Inox ASTM A182 F316
Maille et filtration
8/10°
Corps
Inox ASTM A182 F316
Chapeau
Inox ASTM A182 F316
Joint
Graphite Inox ASTM A182 F316
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser NPT
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
138B / CLASS 800 LBS
Température minimum
-29°C
Température maximum
+538°C
Fluide admissible
Industries pétrochimiques Vapeur
Normes et certifications
ATEX CE Certification IQNET PASCAL PED/97/23/CE
Normalisation
Directive 2014/68/UE
Équipements
Bouchon
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781199473

Download documentation

NM filtres acier

Notice montage filtres acier

Download (352.7KB)

FT 239

Fiche technique Filtre inox F316 forgé Class 800 239

Download (781.28KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Filtre inox F316 forgé class 800 A182 F316

Voici la liste des références et poids correspondants aux options séléctionnées.
23900I000NFF008 - Filtre inox F316 forgé class 800 A182 F316 - 1/4" (8/13)
Diamètre (en pouce) 1/4" (8/13)
Packed weight 0,8925kg
136.99 € tax excl.
Consulter
23900I000NFF010 - Filtre inox F316 forgé class 800 A182 F316 - 3/8" (12/17)
Diamètre (en pouce) 3/8" (12/17)
Packed weight 0,819kg
136.99 € tax excl.
Consulter
23900I000NFF015 - Filtre inox F316 forgé class 800 A182 F316 - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Packed weight 0,7665kg
136.99 € tax excl.
Consulter
23900I000NFF020 - Filtre inox F316 forgé class 800 A182 F316 - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Packed weight 1,281kg
201.57 € tax excl.
Consulter
23900I000NFF025 - Filtre inox F316 forgé class 800 A182 F316 - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Packed weight 1,974kg
296.21 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Packed weight Prix
23900I000NFF008 - Filtre inox F316 forgé class 800 A182 F316 - 1/4" (8/13) 1/4" (8/13) 0,8925kg 136.99 € tax excl.
23900I000NFF010 - Filtre inox F316 forgé class 800 A182 F316 - 3/8" (12/17) 3/8" (12/17) 0,819kg 136.99 € tax excl.
23900I000NFF015 - Filtre inox F316 forgé class 800 A182 F316 - 1/2" (15/21) 1/2" (15/21) 0,7665kg 136.99 € tax excl.
23900I000NFF020 - Filtre inox F316 forgé class 800 A182 F316 - 3/4" (20/27) 3/4" (20/27) 1,281kg 201.57 € tax excl.
23900I000NFF025 - Filtre inox F316 forgé class 800 A182 F316 - 1" (26/34) 1" (26/34) 1,974kg 296.21 € tax excl.
