Joint graphite à picot inox dn 15

Joints
Joint graphite à picot inox
search
  • Joint graphite à picot inox

Photo non contractuelle

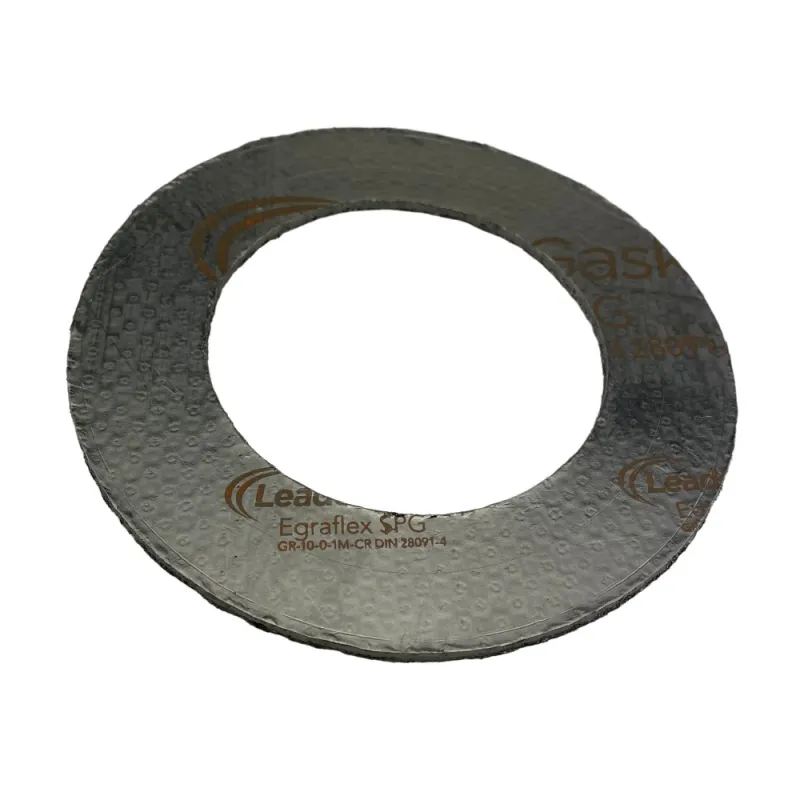

Joint graphite à picot inox épaisseur 2mm

Caractéristiques :

  • Pour : une application dans l'industrie en présence de pression et de température : air, eau, vapeur, les huiles,les graisses, essences, acides et alcalins faible

Plaque graphite expansé renforcé avec une tôle à picots en inox 316L. L'assemblage sans colle lui confère une meilleure résistance

Disponible sur devis du DN250 au DN600

Plus de détails
Fluide admissible : VapeurGamme : Professionnelle
dn 15
Are you an individual?
Are you a professional?

Log in to find out your discount.

€1.56 Tax included

1.3 € tax excl.

Unité de vente : Pièce
JIBCDTP20400015
Diamètre DN: DN 15
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Joint graphite à picot inox

Dimensions des joints de brides PN10/16/25 et PN40 ( en mm ) :

DN DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80
Ø extérieur (D) 51 61 71 82 92 107 127 142
Ø intérieur (Di) 22 27 34 43 49 61 77 89
Épaisseur (b) 2 2 2 2 2 2 2 2
Poids (Kg) 0.005 0.01 0.01 0.01 0.015 0.02 0.03 0.03

Dimensions des joints de brides PN10/16 ( en mm ) :

DN DN100 DN125 DN150 DN200
Ø extérieur (D) 162 192 218 273
Ø intérieur (Di) 115 141 169 220
Épaisseur (b) 2 2 2 2
Poids (Kg) 0.03 0.065 0.065 0.085

Dimensions des joints de brides PN10 ( en mm ) :

DN DN250 DN300 DN350 DN400 DN450 DN500 DN600
Ø extérieur (D) 328 378 438 489 539 594 695
Ø intérieur (Di) 273 324 356 407 458 508 610
Épaisseur (b) 2 2 2 2 2 2 2
Poids (Kg) 0.12 0.135 0.16 0.24 0.31 0.43 0.78

Caractéristiques techniques Joint graphite à picot inox

Data sheet

Reference
JIBCDTP20400015
Gamme
Professionnelle
Application
Étanchéifier
Forme
Rond
Épaisseur
2mm
Température minimum
-20°C
Température maximum
450°C
Fluide admissible
Air comprimé Eau Eau chauffage Eau de pluie Eau glycolée Hydrocarbures Vapeur
Normes et certifications
NF EN1514-1
Unité de vente
Pièce

Download documentation

FT joint graphite à picot

Fiche Technique joint graphite à picot

Download (133.27KB)

Caractéristiques liées à la version du produit Joint graphite à picot inox

Voici la liste des références et poids correspondants aux options séléctionnées.
JIBCDTP20400015 - Joint graphite à picot inox - DN 15
Diamètre DN DN 15
Packed weight 0,02kg
1.3 € tax excl.
Consulter
JIBCDTP20400020 - Joint graphite à picot inox - DN 20
Diamètre DN DN 20
Packed weight 0,02kg
1.53 € tax excl.
Consulter
JIBCDTP20400025 - Joint graphite à picot inox - DN 25
Diamètre DN DN 25
Packed weight 0,03kg
1.92 € tax excl.
Consulter
JIBCDTP20400032 - Joint graphite à picot inox - DN 32
Diamètre DN DN 32
Packed weight 0,03kg
2.5 € tax excl.
Consulter
JIBCDTP20400040 - Joint graphite à picot inox - DN 40
Diamètre DN DN 40
Packed weight 0,05kg
2.86 € tax excl.
Consulter
JIBCDTP20400050 - Joint graphite à picot inox - DN 50
Diamètre DN DN 50
Packed weight 0,05kg
3.48 € tax excl.
Consulter
JIBCDTP20400065 - Joint graphite à picot inox - DN 65
Diamètre DN DN 65
Packed weight 0,06kg
4.19 € tax excl.
Consulter
JIBCDTP20400080 - Joint graphite à picot inox - DN 80
Diamètre DN DN 80
Packed weight 0,06kg
6.96 € tax excl.
Consulter
JIBCDTP20160100 - Joint graphite à picot inox - DN 100
Diamètre DN DN 100
Packed weight 0,07kg
8.58 € tax excl.
Consulter
JIBCDTP20160125 - Joint graphite à picot inox - DN 125
Diamètre DN DN 125
Packed weight 0,08kg
10.74 € tax excl.
Consulter
JIBCDTP20160150 - Joint graphite à picot inox - DN 150
Diamètre DN DN 150
Packed weight 0,09kg
8.52 € tax excl.
Consulter
JIBCDTP20160200 - Joint graphite à picot inox - DN 200
Diamètre DN DN 200
Packed weight 0,1kg
14.2 € tax excl.
Consulter
Référence - Désignation Diamètre DN Packed weight Prix
JIBCDTP20400015 - Joint graphite à picot inox - DN 15 DN 15 0,02kg 1.3 € tax excl.
JIBCDTP20400020 - Joint graphite à picot inox - DN 20 DN 20 0,02kg 1.53 € tax excl.
JIBCDTP20400025 - Joint graphite à picot inox - DN 25 DN 25 0,03kg 1.92 € tax excl.
JIBCDTP20400032 - Joint graphite à picot inox - DN 32 DN 32 0,03kg 2.5 € tax excl.
JIBCDTP20400040 - Joint graphite à picot inox - DN 40 DN 40 0,05kg 2.86 € tax excl.
JIBCDTP20400050 - Joint graphite à picot inox - DN 50 DN 50 0,05kg 3.48 € tax excl.
JIBCDTP20400065 - Joint graphite à picot inox - DN 65 DN 65 0,06kg 4.19 € tax excl.
JIBCDTP20400080 - Joint graphite à picot inox - DN 80 DN 80 0,06kg 6.96 € tax excl.
JIBCDTP20160100 - Joint graphite à picot inox - DN 100 DN 100 0,07kg 8.58 € tax excl.
JIBCDTP20160125 - Joint graphite à picot inox - DN 125 DN 125 0,08kg 10.74 € tax excl.
JIBCDTP20160150 - Joint graphite à picot inox - DN 150 DN 150 0,09kg 8.52 € tax excl.
JIBCDTP20160200 - Joint graphite à picot inox - DN 200 DN 200 0,1kg 14.2 € tax excl.
