Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 dn 25

Manchons compensateurs
Compensateur de dilatation métallique à soufflet inox 321 à brides PN16
search
  • Compensateur de dilatation métallique à soufflet inox 321 à brides PN16
  • NOMENCLATURE Compensateur de dilatation métallique à soufflet inox 321 à brides PN16
  • DIMENSIONS Compensateur de dilatation métallique à soufflet inox 321 à brides PN16
  • COURBE PRESSION TEMPERATURE Compensateur de dilatation métallique à soufflet inox 321 à brides PN16
  • DIMENSIONS BRIDES Compensateur de dilatation métallique à soufflet inox 321 à brides PN16

Photos non contractuelles

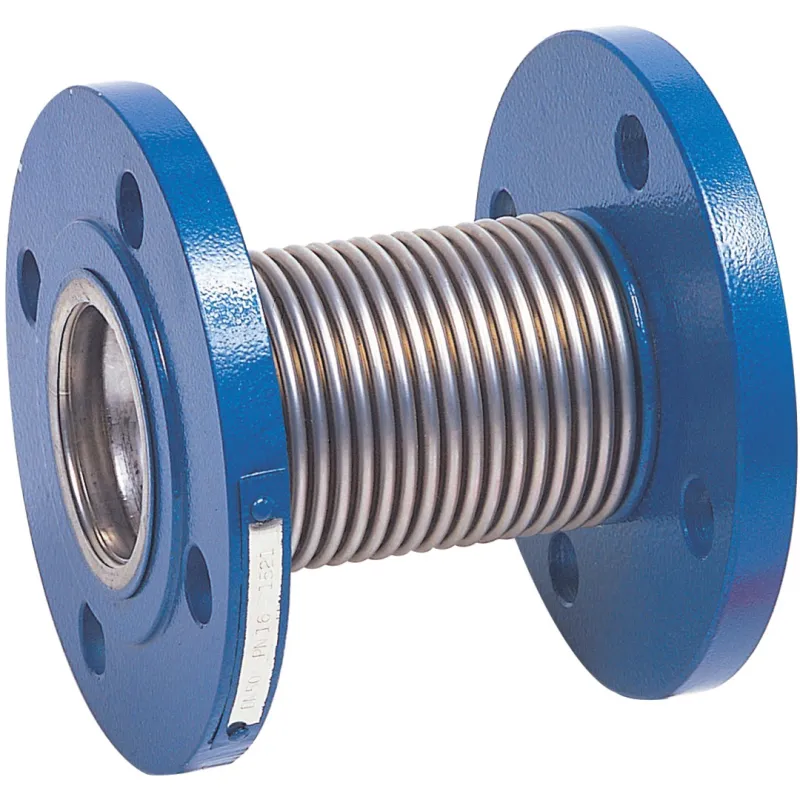

Manchon Compensateur de dilatation à soufflet inox à brides tournantes PN16 pour les réseaux haute température.
Dilatation axiale uniquement.

Utilisation :

  • Pour fluides courants compatibles du groupe 2
  • Température mini admissible Ts : - 20°C
  • Température maxi admissible Ts :+ 300°C
  • Pression maxi admissible Ps : 16 bars ( voir courbe )
  • Déplacement axial uniquement

Disponible en : Manchon Compensateur acier à soufflet inox à brides tournantes acier PN16 R.F. du DN25 au DN250

Respecter le sens de passage indiqué sur le corps par une flèche

Normes et certifications : CENormes et certifications : TUV PED/2014/68/UEType de raccordement : À brides EN1092-1 PN161
Plus de détails
dn 25
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€202.14 Tax included

168.45 € tax excl.

Unité de vente : Pièce
15210J00PN16025
Diamètre DN: DN 25
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Compensateur de dilatation métallique à soufflet inox 321 à brides PN16

Caractéristiques :

  • Dilatation axiale
  • Respecter le sens de passage indiqué sur le corps par une flèche
  • Montage horizontal ou vertical
  • Protection extérieure
  • Chemise interne
  • Raccordement taraudé BSP
  • Pour colonnes montantes de chauffage

Construction :

  • Dimensions : DN25 à DN250
  • Raccordement : A brides PN16 RF
  • Matière : Embouts acier

Normalisation :

  • Fabricant certifié ISO 9001 : 2015
  • DIRECTIVE 2014/68/UE : CE N° 0408
    Catégorie de risque II Module A2-C2
  • Construction suivant la norme EN 14917
  • Brides R.F. suivant la norme EN 1092-1 PN16

Caractéristiques techniques Compensateur de dilatation métallique à soufflet inox 321 à brides PN16

Data sheet

Reference
15210J00PN16025
Matière
Soufflet Inox 321
Entraxe
En fonction du modèle choisi
Type de raccordement
À brides EN1092-1 PN16
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-20°C
Température maximum
300°C
Fluide admissible
Fluides courants compatibles du groupe II
Normes et certifications
CE ISO 9001 : 2015 TUV PED/2014/68/UE
Normalisation
Directive 2014/68/UE
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT 1521

Fiche technique manchon compensateur métallique à soufflet inox à brides PN16

Download (388.15KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Compensateur de dilatation métallique à soufflet inox 321 à brides PN16

Voici la liste des références et poids correspondants aux options séléctionnées.
15210J00PN16025 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 25
Diamètre DN DN 25
Poids emballé 2,05kg
168.45 € tax excl.
Consulter
15210J00PN16032 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 32
Diamètre DN DN 32
Poids emballé 3,09kg
181.97 € tax excl.
Consulter
15210J00PN16040 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 40
Diamètre DN DN 40
Poids emballé 3,38kg
197.96 € tax excl.
Consulter
15210J00PN16050 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 50
Diamètre DN DN 50
Poids emballé 4,62kg
234.91 € tax excl.
Consulter
15210J00PN16065 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 65
Diamètre DN DN 65
Poids emballé 5,65kg
263.48 € tax excl.
Consulter
15210J00PN16080 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 80
Diamètre DN DN 80
Poids emballé 7,02kg
301.28 € tax excl.
Consulter
15210J00PN16100 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 100
Diamètre DN DN 100
Poids emballé 8,77kg
352.33 € tax excl.
Consulter
15210J00PN16125 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 125
Diamètre DN DN 125
Poids emballé 11,24kg
422.79 € tax excl.
Consulter
15210J00PN16150 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 150
Diamètre DN DN 150
Poids emballé 15,11kg
520.85 € tax excl.
Consulter
15210J00PN16200 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 200
Diamètre DN DN 200
Poids emballé 21,07kg
663.81 € tax excl.
Consulter
15210J00PN16250 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 250
Diamètre DN DN 250
Poids emballé 31kg
837.43 € tax excl.
Consulter
Référence - Désignation Diamètre DN Poids emballé Prix
15210J00PN16025 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 25 DN 25 2,05kg 168.45 € tax excl.
15210J00PN16032 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 32 DN 32 3,09kg 181.97 € tax excl.
15210J00PN16040 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 40 DN 40 3,38kg 197.96 € tax excl.
15210J00PN16050 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 50 DN 50 4,62kg 234.91 € tax excl.
15210J00PN16065 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 65 DN 65 5,65kg 263.48 € tax excl.
15210J00PN16080 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 80 DN 80 7,02kg 301.28 € tax excl.
15210J00PN16100 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 100 DN 100 8,77kg 352.33 € tax excl.
15210J00PN16125 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 125 DN 125 11,24kg 422.79 € tax excl.
15210J00PN16150 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 150 DN 150 15,11kg 520.85 € tax excl.
15210J00PN16200 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 200 DN 200 21,07kg 663.81 € tax excl.
15210J00PN16250 - Compensateur de dilatation métallique à soufflet inox 321 à brides PN16 - DN 250 DN 250 31kg 837.43 € tax excl.
