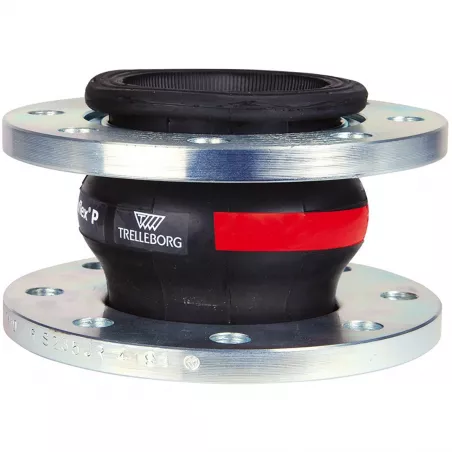

Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides dn 25 bride acier zingué / epdm
Manchon compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides EN1092-1
Utilisation :
- Eau chaude, eau de refroidissement, solutions salines, solutions chlorées, esters et cétones
- Déconseillé pour hydrocarbures, produits gras et produits abrasifs
- Température mini et maxi admissible Ts : - 35°C à + 90°C
- Pression maxi admissible Ps : 16 bars à 70°C et 10 bars à 90°C ( 6 bars avec revêtement PTFE intérieur )
Disponible en : Manchon Compensateur à tube EPDM à brides acier ou inox 316, PN10/16 du DN 25 au DN 150, PN10 au-delà
Respecter le sens de passage indiqué sur le corps par une flèche
dn 25
bride acier zingué / epdm
Vous êtes un particulier ?
Vous êtes professionnel ?
Connectez-vous pour connaitre votre remise.
€290.82
Tax included
242.35 € tax excl.
Unité de vente : Pièce
Vous êtes un particulier ?
Gagnez du temps et faites-vous livrer sur votre lieu de travail.
Vous êtes professionnel ?
Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro
FRAIS DE PORT OFFERT
À partir de 150€ TTC
Pour un panier n'excédant pas 30Kg
Complément d'information Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides
Manchon compensateur EPDM à brides permettant l’absorption de dilatation, des vibrations et des bruits de la tuyauterie sur les réseaux d’eau chaude, eau de refroidissement, solutions salines, solutions chlorées, esters et cétones
Il est déconseillé sur les réseaux d’hydrocarbures, produits gras et produits abrasifs.
Le corps est en EPDM et les brides sont en acier électrozingué ou en inox 316.
Le compensateur admet des compressions linéaires et angulaires.
Longueur de 130mm pour tous les diamètres.
Caractéristiques :
- Absorption des dilatations, vibrations, bruits
- Compressions linéaires et angulaires
- Tube EPDM
- Longueur 130 mm
- Brides acier électrozingué PN10/16 jusqu’au DN150, PN10 au-delà
- Sur demande, brides PN6, PN16 et Class 150 PN20
- Brides inox 316 sur demande
- Bague de vide inox 316 Ti sur demande (Ref.9815050 à 9815300)

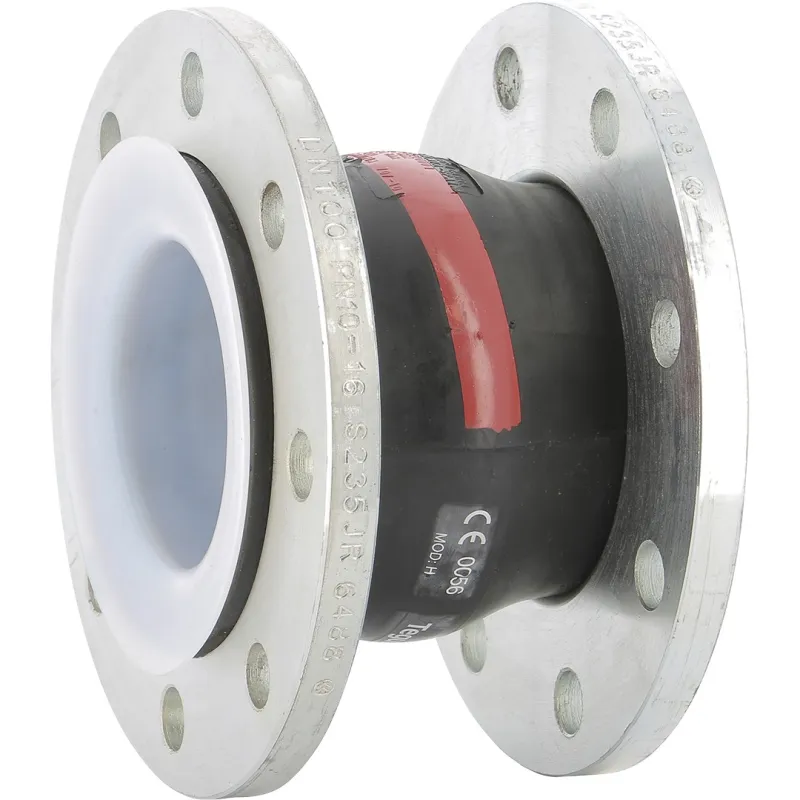

- Revêtement PTFE intérieur sur demande (mouvements admissibles réduits alors de 50% et pression maxi de 6 bars )
- Pression d’éclatement >50 bar à 20°C
- Pression d’essai 25 bar à 20°C
Construction :
- Dimensions : DN25 à DN300
- Raccordement : A brides PN10/16
- Matière : Brides acier électrozingué ou inox 316
Normalisation :
- Fabricant certifié ISO 9001 : 2015 et ISO 14001 : 2015
- DIRECTIVE 2014/68/UE : Compatible pour Liquides et Gaz du Groupe 1
o DN32-50 : Catégorie de risque I, marquage CE 0056
o DN65-200 : Catégorie de risque II, marquage CE 0056
o DN250-300 : Catégorie de risque III, marquage CE 0056 - Brides suivant la norme EN 1092-1 PN10/16
- Compensateurs avec homologation (Product type approval), Marine ABS
- Compensateurs avec homologation (Type Approval certificate) Marine DNV
Caractéristiques techniques Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides
Data sheet
- Reference
- 15600000PN16025
- Matière
- Brides acier électrozingué ou inox 316
- Entraxe
- 130 mm
- Type de raccordement
- À brides EN1092-1 PN10 À brides EN1092-1 PN16
- Diamètre
- En fonction du modèle choisi
- Pression de service
- 16B
- Température minimum
- - 35°C
- Température maximum
- 90°C
- Fluide admissible
- Eau chaude, eau de refroidissement, solutions salines, solutions chlorées, esters et cétones
- Normes et certifications
- CE ISO 9001 : 2015 TUV PED/2014/68/UE
- Normalisation
- Directive 2014/68/UE
- Unité de vente
- Pièce
- Garantie fabricant
- 1 an
Télécharger la documentation
Accessoires et équipements (vendus séparément)
Caractéristiques liées à la version du produit Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides
Voici la liste des références et poids correspondants aux options séléctionnées.15600000PN16050 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 50
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 50 |
| Poids emballé | 3,7kg |
15600000PN16125 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 125
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 125 |
| Poids emballé | 8,2kg |
15600000PN10300 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 300
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 300 |
| Poids emballé | 30,1kg |
15600000PN16040 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 40
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 40 |
| Poids emballé | 3,3kg |
15600000PN16100 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 100
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 100 |
| Poids emballé | 6,2kg |
15600000PN10250 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 250
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 250 |
| Poids emballé | 21,6kg |
15600000PN16032 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 32
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 32 |
| Poids emballé | 2,8kg |
15600000PN16080 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 80
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 80 |
| Poids emballé | 5,3kg |
15600000PN10200 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 200
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 200 |
| Poids emballé | 16,8kg |
15600000PN16065 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 65
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 65 |
| Poids emballé | 4,8kg |
15600000PN16150 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 150
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 150 |
| Poids emballé | 11,2kg |
15600000PN16025 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM - DN 25
| Type : | Bride acier zingué / EPDM |
|---|---|
| Diamètre DN | DN 25 |
| Poids emballé | 1,8kg |
1560I000PN16080 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM Teflon - DN 80
| Type : | Bride acier zingué / EPDM Teflon |
|---|---|
| Diamètre DN | DN 80 |
| Poids emballé | 5,3kg |
1560I000PN10200 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM Teflon - DN 200
| Type : | Bride acier zingué / EPDM Teflon |
|---|---|
| Diamètre DN | DN 200 |
| Poids emballé | 16,8kg |
1560I000PN16065 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM Teflon - DN 65
| Type : | Bride acier zingué / EPDM Teflon |
|---|---|
| Diamètre DN | DN 65 |
| Poids emballé | 4,8kg |
1560I000PN16150 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM Teflon - DN 150
| Type : | Bride acier zingué / EPDM Teflon |
|---|---|
| Diamètre DN | DN 150 |
| Poids emballé | 11,2kg |
1560I000PN16050 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM Teflon - DN 50
| Type : | Bride acier zingué / EPDM Teflon |
|---|---|
| Diamètre DN | DN 50 |
| Poids emballé | 3,7kg |
1560I000PN16125 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM Teflon - DN 125
| Type : | Bride acier zingué / EPDM Teflon |
|---|---|
| Diamètre DN | DN 125 |
| Poids emballé | 8,2kg |
1560I000PN16040 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM Teflon - DN 40
| Type : | Bride acier zingué / EPDM Teflon |
|---|---|
| Diamètre DN | DN 40 |
| Poids emballé | 3,3kg |
1560I000PN16100 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride acier zingué / EPDM Teflon - DN 100
| Type : | Bride acier zingué / EPDM Teflon |
|---|---|
| Diamètre DN | DN 100 |
| Poids emballé | 6,2kg |
1560T000PN10200 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride inox / EPDM - DN 200
| Type : | Bride inox / EPDM |
|---|---|
| Diamètre DN | DN 200 |
| Poids emballé | 16,8kg |
1560T000PN16080 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride inox / EPDM - DN 80
| Type : | Bride inox / EPDM |
|---|---|
| Diamètre DN | DN 80 |
| Poids emballé | 5,3kg |
1560T000PN16150 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride inox / EPDM - DN 150
| Type : | Bride inox / EPDM |
|---|---|
| Diamètre DN | DN 150 |
| Poids emballé | 11,2kg |
1560T000PN16065 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride inox / EPDM - DN 65
| Type : | Bride inox / EPDM |
|---|---|
| Diamètre DN | DN 65 |
| Poids emballé | 4,8kg |
1560T000PN16125 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride inox / EPDM - DN 125
| Type : | Bride inox / EPDM |
|---|---|
| Diamètre DN | DN 125 |
| Poids emballé | 8,2kg |
1560T000PN16050 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride inox / EPDM - DN 50
| Type : | Bride inox / EPDM |
|---|---|
| Diamètre DN | DN 50 |
| Poids emballé | 3,7kg |
1560T000PN16040 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride inox / EPDM - DN 40
| Type : | Bride inox / EPDM |
|---|---|
| Diamètre DN | DN 40 |
| Poids emballé | 3,3kg |
1560T000PN16100 - Compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides - Bride inox / EPDM - DN 100
| Type : | Bride inox / EPDM |
|---|---|
| Diamètre DN | DN 100 |
| Poids emballé | 6,2kg |
Manchon compensateur de dilatation industriel TEGUFLEX® entraxe 130mm EPDM ROUGE à brides EN1092-1
Utilisation :
- Eau chaude, eau de refroidissement, solutions salines, solutions chlorées, esters et cétones
- Déconseillé pour hydrocarbures, produits gras et produits abrasifs
- Température mini et maxi admissible Ts : - 35°C à + 90°C
- Pression maxi admissible Ps : 16 bars à 70°C et 10 bars à 90°C ( 6 bars avec revêtement PTFE intérieur )
Disponible en : Manchon Compensateur à tube EPDM à brides acier ou inox 316, PN10/16 du DN 25 au DN 150, PN10 au-delà
Respecter le sens de passage indiqué sur le corps par une flèche
