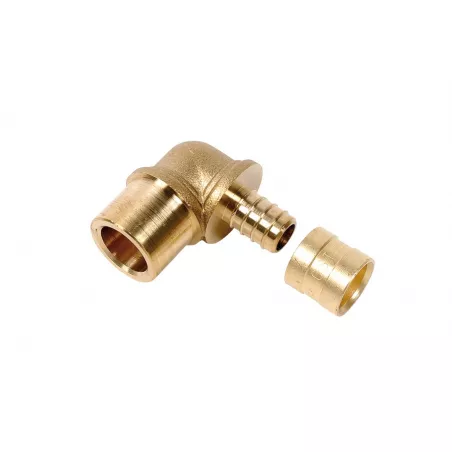

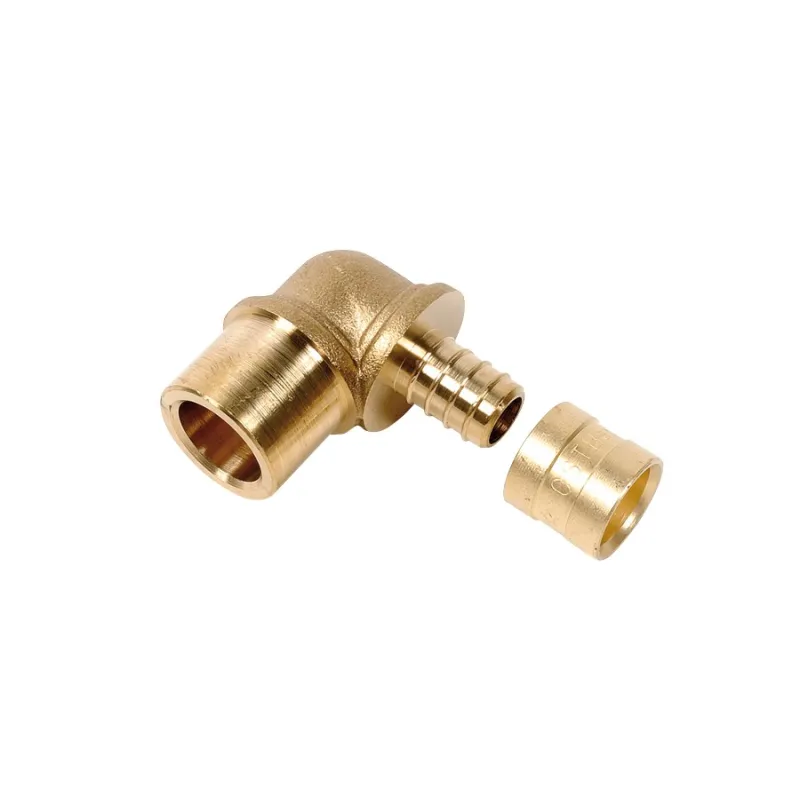

  • Raccord coude pour tube cuivre à glissement laiton

Photo non contractuelle

Coude laiton à glissement pour tube cuivre SERTIGLISS

Description :

Raccords métalliques à glissement en laiton, pour tubes en matériaux de synthèse en PEX ou PB. Dimensions : 12x1,1 - 16x1,5 - 20x1,9 et 25x2,3 (tubes de série S=5 selon ISO 4065).

Avec un outillage simple et économique, le système permet un raccordement rapide, fiable et indémontable.

Normes et certifications : Avis technique CSTB 14/14-1949Fluide admissible : Eau sanitaire et potable1
Plus de détails
16 x 20 - 16
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€2.38 Tax included

1.98 € tax excl.

Unité de vente : Pièce
GLICCL000002016
Diàmètre: 16 x 20 - 16
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Raccord laiton à glissement coude pour tube cuivre

Champs d'application :

  • Classe 2 : 6 bars - Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20 °C /10 bars),
  • Classe 4 : 6 bars - Radiateurs basse température, chauffage par le sol,
  • Classe 5 : 6 bars - Radiateurs haute température,
  • Classe « Eau glacée » : 10 bars.

Caractéristiques techniques :

Les différents composants des raccords sont en laiton de décolletage ou de matriçage de désignation respective CW614 ET CW617.

Normes et certification :

Avis Technique 14/14-1949

Mise en oeuvre:

Le principe d'assemblage consiste à comprimer le tube plastique entre un insert cannelé et une bague extérieure cylindrique non symétrique.
Les opérations d'évasement et de sertissage ne doivent être réalisées qu'à l'aide des outillages spécifiques proposés par le fabricant. La pince manuelle PINS est préconisée pour la réalisation de l’assemblage.

Attention :

Les tubes PER / PB se dilatent (ou se contractent) beaucoup plus que les tubes métalliques. La prise en compte de ces phénomènes est indispensable pour garantir la pérennité de l’installation.
Les règles de l’art (CPT cahier 2808 V2 - Novembre 2011) imposent :

  1. d’en mesurer l’impact en particulier sur les collecteurs et raccords des réseaux,
  2. de sécuriser tous les points de raccordements en créant des points fixes et en faisant en sorte que les forces s’exercent dans l’axe des raccords,
  3. un couple de serrage maxi à respecter, soit 30 KN/m.
  4. de respecter les précautions de mise en oeuvre, usage de filasse ou autre produit similaire proscrit.

Caractéristiques techniques Raccord laiton à glissement coude pour tube cuivre

Data sheet

Reference
GLICCL000002016
Système
PER/PB
Matière
Laiton
Forme
Adaptateur cuivre Coude 90°
Rayon
Petit rayon
Type de raccordement
Sertissage à glissement Á souder
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Avis technique CSTB 14/14-1949
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3519610022854

Télécharger la documentation

FT18

Fiche technique Raccord coude pour tube cuivre à glissement laiton FT18-V1

Download (491.15KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord laiton à glissement coude pour tube cuivre

Voici la liste des références et poids correspondants aux options séléctionnées.
GLICCL000001212 - Raccord laiton à glissement coude pour tube cuivre - 10 x 12 - 12
Diàmètre 10 x 12 - 12
Poids emballé 0,0798kg
2.44 € tax excl.
Consulter
GLICCL000001214 - Raccord laiton à glissement coude pour tube cuivre - 10 x 12 - 14
Diàmètre 10 x 12 - 14
Poids emballé 0,0882kg
2.21 € tax excl.
Consulter
GLICCL000001612 - Raccord laiton à glissement coude pour tube cuivre - 13 x 16 - 12
Diàmètre 13 x 16 - 12
Poids emballé 0,08295kg
2.37 € tax excl.
Consulter
GLICCL000001614 - Raccord laiton à glissement coude pour tube cuivre - 13 x 16 - 14
Diàmètre 13 x 16 - 14
Poids emballé 0,08925kg
2.41 € tax excl.
Consulter
GLICCL000001616 - Raccord laiton à glissement coude pour tube cuivre - 13 x 16 - 16
Diàmètre 13 x 16 - 16
Poids emballé 0,0861kg
2.05 € tax excl.
Consulter
GLICCL000002016 - Raccord laiton à glissement coude pour tube cuivre - 16 x 20 - 16
Diàmètre 16 x 20 - 16
Poids emballé 0,084kg
1.98 € tax excl.
Consulter
GLICCL000002018 - Raccord laiton à glissement coude pour tube cuivre - 16 x 20 - 18
Diàmètre 16 x 20 - 18
Poids emballé 0,07875kg
2.67 € tax excl.
Consulter
Référence - Désignation Diàmètre Poids emballé Prix
GLICCL000001212 - Raccord laiton à glissement coude pour tube cuivre - 10 x 12 - 12 10 x 12 - 12 0,0798kg 2.44 € tax excl.
GLICCL000001214 - Raccord laiton à glissement coude pour tube cuivre - 10 x 12 - 14 10 x 12 - 14 0,0882kg 2.21 € tax excl.
GLICCL000001614 - Raccord laiton à glissement coude pour tube cuivre - 13 x 16 - 14 13 x 16 - 14 0,08925kg 2.41 € tax excl.
GLICCL000001616 - Raccord laiton à glissement coude pour tube cuivre - 13 x 16 - 16 13 x 16 - 16 0,0861kg 2.05 € tax excl.
GLICCL000002016 - Raccord laiton à glissement coude pour tube cuivre - 16 x 20 - 16 16 x 20 - 16 0,084kg 1.98 € tax excl.
GLICCL000002018 - Raccord laiton à glissement coude pour tube cuivre - 16 x 20 - 18 16 x 20 - 18 0,07875kg 2.67 € tax excl.
