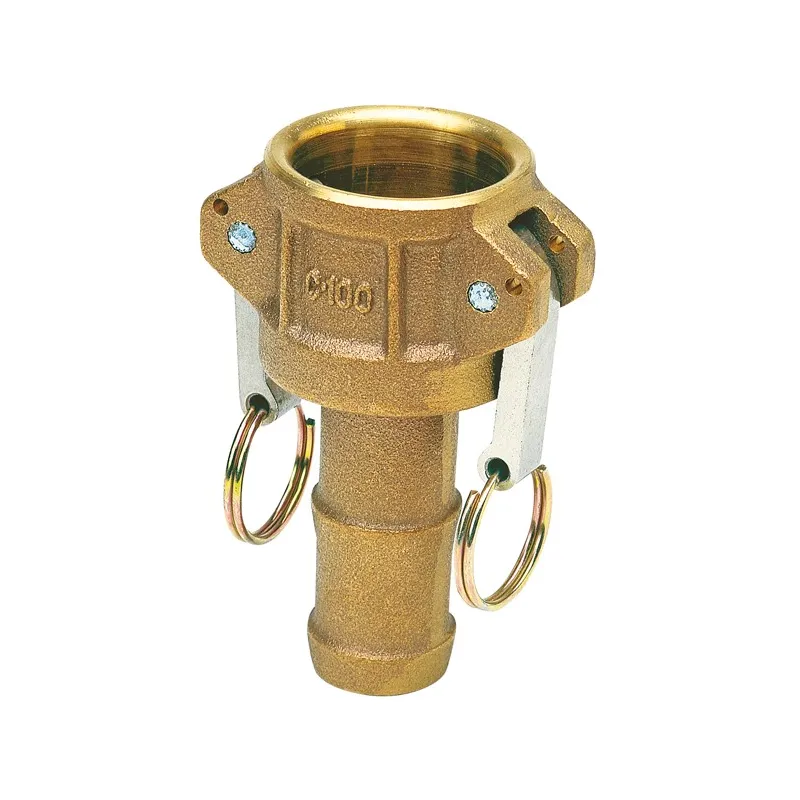

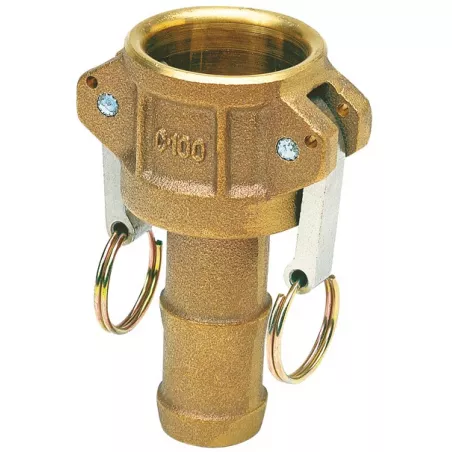

Raccord à cames laiton coupleur cannelé C 1/2" (15/21)

Raccords à cames laiton
Raccord à cames laiton coupleur cannelé C
search
  • Raccord à cames laiton coupleur cannelé C
  • Coupleur cannelé type C Ref.2263
  • NOMENCLATURE 2261-2268

Photos non contractuelles

Raccord à cames laiton coupleur cannelé type C - BSP

Utilisation :

  • Fluides courants compatibles
  • Température mini et maxi admissible Ts : - 10°C à + 60°C avec joint NBR
  • Pression maxi admissible Ps : Suivant tableau ci dessous

Disponible en :  DN 1/2“ au DN 4“

Option :  Sur demande : joints EPDM, Nitrile, FKM ou PTFE - VITON

Normes et certifications : ISO 9001 ACM-UKAS1
Plus de détails
1/2" (15/21)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€12.95 Tax included

10.79 € tax excl.

Unité de vente : Pièce
22630L0000CA015
Diamètre (en pouce): 1/2" (15/21)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Raccord à cames laiton coupleur cannelé C

DN 1/2“ 3/4“ 1“ 1“1/4 1“1/2 2“ 2“1/2 3“ 4“
Ps ( Bar ) 11 16 16 16 16 16 11 9 7

Caractéristiques :

  • Raccords en laiton
  • Joint NBR ( uniquement sur les coupleurs )
  • Conforme à la norme MIL-C-27487

Construction :

  • Corps Laiton
  • Joint NBR (uniquement sur les coupleurs)
  • Cames Laiton
  • Dimensions : DN 1/2" à DN 4"
  • Raccordement : coupleur cannelé C
  • Matière : Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4. § 3)
  • Construction suivant la norme MIL-C-27487 et A-A 59326
  • Taraudage femelle et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Caractéristiques techniques Raccord à cames laiton coupleur cannelé C

Data sheet

Reference
22630L0000CA015
Matière
Laiton
Joint
NBR
Forme
Coupleur cannelé
Entraxe
En fonction du modèle choisi
Type de raccordement
À cames
Raccordement
Cannelé
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
60°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
ISO 9001 ACM-UKAS
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2) Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598780003962

Télécharger la documentation

FT 2261-2268

Fiche technique raccords rapides à cames laiton

Download (793.07KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord à cames laiton coupleur cannelé C

Voici la liste des références et poids correspondants aux options séléctionnées.
22630L0000CA015 - Raccord à cames laiton coupleur cannelé C - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,1743kg
10.79 € tax excl.
Consulter
22630L0000CA020 - Raccord à cames laiton coupleur cannelé C - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,25725kg
13.52 € tax excl.
Consulter
22630L0000CA025 - Raccord à cames laiton coupleur cannelé C - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,41475kg
16.77 € tax excl.
Consulter
22630L0000CA032 - Raccord à cames laiton coupleur cannelé C - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 0,61425kg
25.25 € tax excl.
Consulter
22630L0000CA040 - Raccord à cames laiton coupleur cannelé C - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 0,7476kg
29.28 € tax excl.
Consulter
22630L0000CA050 - Raccord à cames laiton coupleur cannelé C - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 0,87045kg
42.93 € tax excl.
Consulter
22630L0000CA065 - Raccord à cames laiton coupleur cannelé C - 2"1/2 (66/76)
Diamètre (en pouce) 2"1/2 (66/76)
Poids emballé 1,37235kg
54.08 € tax excl.
Consulter
22630L0000CA080 - Raccord à cames laiton coupleur cannelé C - 3" (80/90)
Diamètre (en pouce) 3" (80/90)
Poids emballé 1,554kg
84.79 € tax excl.
Consulter
22630L0000CA100 - Raccord à cames laiton coupleur cannelé C - 4" (102/114)
Diamètre (en pouce) 4" (102/114)
Poids emballé 2,6145kg
116.19 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
22630L0000CA015 - Raccord à cames laiton coupleur cannelé C - 1/2" (15/21) 1/2" (15/21) 0,1743kg 10.79 € tax excl.
22630L0000CA020 - Raccord à cames laiton coupleur cannelé C - 3/4" (20/27) 3/4" (20/27) 0,25725kg 13.52 € tax excl.
22630L0000CA025 - Raccord à cames laiton coupleur cannelé C - 1" (26/34) 1" (26/34) 0,41475kg 16.77 € tax excl.
22630L0000CA032 - Raccord à cames laiton coupleur cannelé C - 1"1/4 (33/42) 1"1/4 (33/42) 0,61425kg 25.25 € tax excl.
22630L0000CA040 - Raccord à cames laiton coupleur cannelé C - 1"1/2 (40/49) 1"1/2 (40/49) 0,7476kg 29.28 € tax excl.
22630L0000CA050 - Raccord à cames laiton coupleur cannelé C - 2" (50/60) 2" (50/60) 0,87045kg 42.93 € tax excl.
22630L0000CA065 - Raccord à cames laiton coupleur cannelé C - 2"1/2 (66/76) 2"1/2 (66/76) 1,37235kg 54.08 € tax excl.
22630L0000CA080 - Raccord à cames laiton coupleur cannelé C - 3" (80/90) 3" (80/90) 1,554kg 84.79 € tax excl.
22630L0000CA100 - Raccord à cames laiton coupleur cannelé C - 4" (102/114) 4" (102/114) 2,6145kg 116.19 € tax excl.
