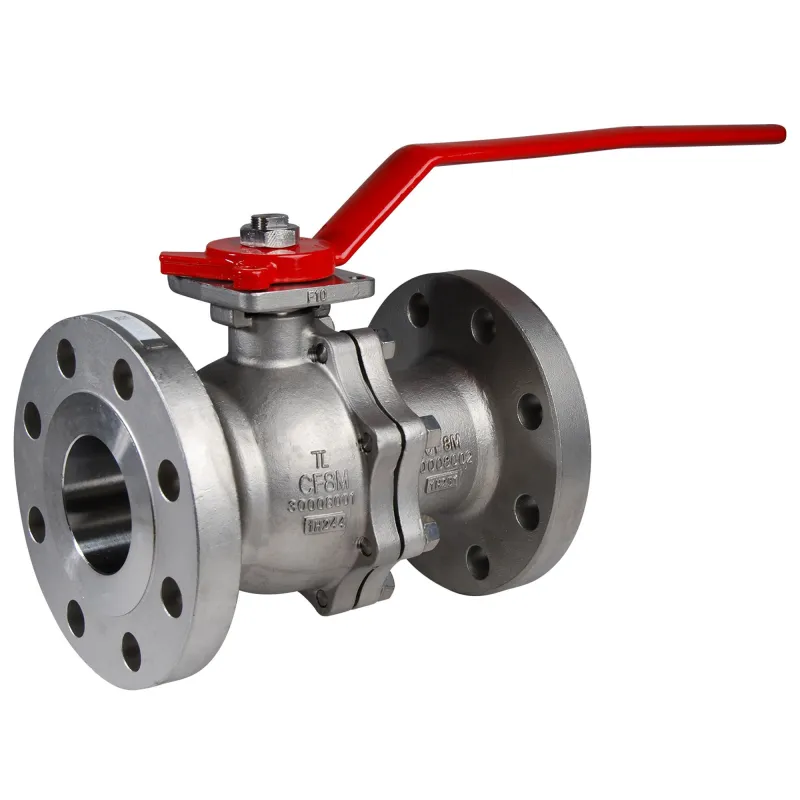

Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M dn 15

RBS série acier inox à brides qualité ICP VALVES
Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M
search
  • Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M
  • Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M
  • RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M NOMENCLATURE ROBINETS 769
  • RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M DIMENSIONS ( en mm ) 769
  • RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M COURBE PRESSION-TEMPERATURE ( HORS VAPEUR ) 769
  • RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M DIMENSIONS AXE ET PLATINE ISO ( en mm ) 769
  • RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M DIMENSIONS BRIDES ( en mm ) 769
  • RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M DIMENSIONS POIGNEES INOX ( en mm ) 769
  • RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M DIMENSIONS REDUCTEURS ( en mm ) 769

Photos non contractuelles

Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M

Robinet à tournant sphérique 2 pièces à brides CLASS 300 PN50 ~ 2 pieces ball valve flanged CLASS 300 PN50

Utilisation :

Produits chimiques, industries pétrochimiques, installations hydrauliques, chauffage, distribution air, eau
Température mini et maxi admissible Ts : -50°C à + 230°C pour modèle inox Ref. 769
Pression maxi admissible Ps : 50 bars ( voir courbe )
Tenue au vide 10-² torr
Air comprimé à température ambiante : 8 bars maximum
Vapeur : 12 bars maximum

Possibilité d'avoir le certificat matière CCPU 3.1 et le marquage ATEX

Normes et certifications : CENormes et certifications : ATEXNormes et certifications : ISO 9001 : 2008 Bureau VéritasNormes et certifications : Sécurité feu ISO 10497Normes et certifications : Émissions fugitives ISO 15848-1 : 2003 classe AFluide admissible : Vapeur : (12 bars maximum)1Gamme : Excellence
Plus de détails
dn 15
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€306.38 Tax included

255.32 € tax excl.

Unité de vente : Pièce
76900C000300015
Diamètre DN: DN 15
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M

Acier inox Ref. 769 du DN 15 au DN 200 ( NPS 1/2“ à 8“ )
Commande possible par réducteur à volant Ref. 9830221 et 9830266-267 du DN 100 au DN 200 ( NPS 4“ à 8“ )
Commande possible par poignée inox ASTM A351 CF8M Ref. 9812090-9812097 du DN 15 au DN 200 ( NPS 1/2“ à 8“ )

Caractéristiques techniques :

  • Passage intégral
  • Axe inéjectable
  • Siège PTFE pur TFM1600 ( PMD FF )
  • Poignée cadenassable
  • Motorisable ( Platine ISO 5211 )
  • Modèle 2 pièces ( Split body )
  • A brides class 300 (PN50) R.F.
  • Système antistatique
  • Sécurité feu ISO 10497 : 2004
  • Emissions fugitives EN 15848-1 : 2006
  • Etanchéité de l’axe par presse étoupe Graphite + joint torique FKM
  • Trou de dégazage dans la sphère ( au niveau du contact avec l’axe pour éviter une surpression dans la sphère )
  • Peinture noire couleur RAL 9004 épaisseur 5-15 microns pour le modèle acier ( Ref.768 )

Construction :

  • Sphère Acier Inox ASTM A351 CF8M.
  •  Presse-étoupe Graphite + Joint torique FKM.
  • Axe inéjectable Acier Inox ASTM A182 F316.
  • Système antistatique.
  • Siège TFM1600 (PTFE).Joint de corps Spiralo-métallique + Graphite.
  • Poignée Fonte sphéroïdale rouge cadenassable.
  • Platine ISO 5211.
  • Dimensions : DN 15 à 200 mm
  • Raccordement : A brides Class 300 (PN50) R.F.
  • Matière : Acier inox

Normalisation :

  • Fabrication suivant la norme ISO 9001:2008
  • DIRECTIVE 97/23/CE : CE N° 0035
    Catégorie de risque III module H
  • Conception suivant la norme EN 1983 – ISO 17292 , ASME B16.34 et API 6D
  • Matériaux suivant la norme NACE MR 01-75
  • Tests d’étanchéité suivant la norme EN 12266-1, classe A et API 598
  • Marquage suivant la norme EN 19
  • Sécurité feu suivant la norme ISO 10497 : 2004
  • Emissions fugitives suivant la norme EN 15848-1 : 2006
  • Brides Class 300 R.F. suivant la norme ASME B16.5
  • Platine suivant la norme ISO 5211 et axe suivant la norme EN 15081
  • Ecartement long suivant la norme ASME B16.10 ( EN 558 série 4 jusqu’au DN150 )
  • ATEX Groupe II Catégorie 2 G/2Dc Zone 1 & 21 Zone 2 &22 ( marquage en option )

Ø nominal 15 20 25 40 50 80 100 150 200
Ø de passage 15 20 25 40 50 78 100 151 203
PS 50 50 50 50 50 50 50 50 50
Écartement 140 152 165 190 216 283 305 403 502

Caractéristiques techniques Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M

Data sheet

Reference
76900C000300015
Gamme
Excellence
Type de vanne
RBS (Robinet à tournant sphérique)
Passage
Intégral
Corps
Inox ASTM A351 CF8M
Obturateur
Inox ASTM A351 CF8M
Siège
PTFE pur TFM 1600 ( PMD FF )
Axe
Inéjectable
Presse-étoupe
Graphite
Platine
Platine ISO 5211
Commande
Couleur rouge Poignée plate Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
A brides Class 300 (PN50) R.F.
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-50°C
Température maximum
230°C
Fluide admissible
Air comprimé Eau Eau chauffage Eau glacée et climatisation Eau glycolée Industries chimiques Industries pétrochimiques Vapeur : (12 bars maximum)
Normes et certifications
ATEX CE ISO 9001 : 2008 Bureau Véritas Sécurité feu ISO 10497 Tests d’étanchéité EN 12266-1, Classe A Émissions fugitives ISO 15848-1 : 2003 classe A
Normalisation
Directive 97/23/CE : CE N° 0035
Équipements
Cadenassable Platine ISO
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT 769

Fiche technique 769 robinet à tournant sphérique 2 pièces à brides inox class300

Download (1.61MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M

Voici la liste des références et poids correspondants aux options séléctionnées.
76900C000300015 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 15
Diamètre DN DN 15
Poids emballé 2,52kg
255.32 € tax excl.
Consulter
76900C000300020 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 20
Diamètre DN DN 20
Poids emballé 3,675kg
296.17 € tax excl.
Consulter
76900C000300025 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 25
Diamètre DN DN 25
Poids emballé 4,83kg
423.83 € tax excl.
Consulter
76900C000300040 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 40
Diamètre DN DN 40
Poids emballé 9,66kg
779.22 € tax excl.
Consulter
76900C000300050 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 50
Diamètre DN DN 50
Poids emballé 12,075kg
980.4 € tax excl.
Consulter
76900C000300080 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 80
Diamètre DN DN 80
Poids emballé 26,25kg
1905.61 € tax excl.
Consulter
76900C000300100 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 100
Diamètre DN DN 100
Poids emballé 41,475kg
2918.66 € tax excl.
Consulter
76900C000300150 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 150
Diamètre DN DN 150
Poids emballé 92,505kg
6213.12 € tax excl.
Consulter
76900C000300200 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 200
Diamètre DN DN 200
Poids emballé 168kg
11655.22 € tax excl.
Consulter
Référence - Désignation Diamètre DN Poids emballé Prix
76900C000300015 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 15 DN 15 2,52kg 255.32 € tax excl.
76900C000300020 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 20 DN 20 3,675kg 296.17 € tax excl.
76900C000300025 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 25 DN 25 4,83kg 423.83 € tax excl.
76900C000300040 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 40 DN 40 9,66kg 779.22 € tax excl.
76900C000300050 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 50 DN 50 12,075kg 980.4 € tax excl.
76900C000300080 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 80 DN 80 26,25kg 1905.61 € tax excl.
76900C000300100 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 100 DN 100 41,475kg 2918.66 € tax excl.
76900C000300150 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 150 DN 150 92,505kg 6213.12 € tax excl.
76900C000300200 - Robinet à tournant sphérique RBS 2 pièces à brides CLASS 300 PN50 ACIER INOX ASTM A351 CF8M - DN 200 DN 200 168kg 11655.22 € tax excl.
