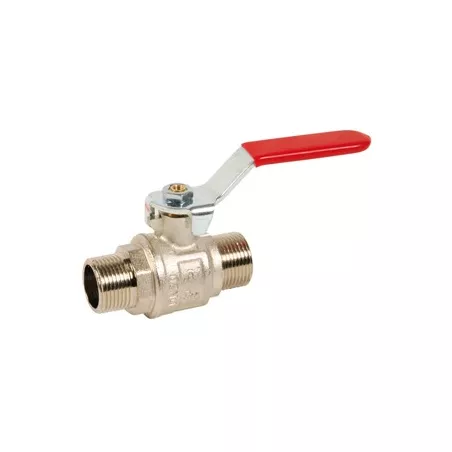

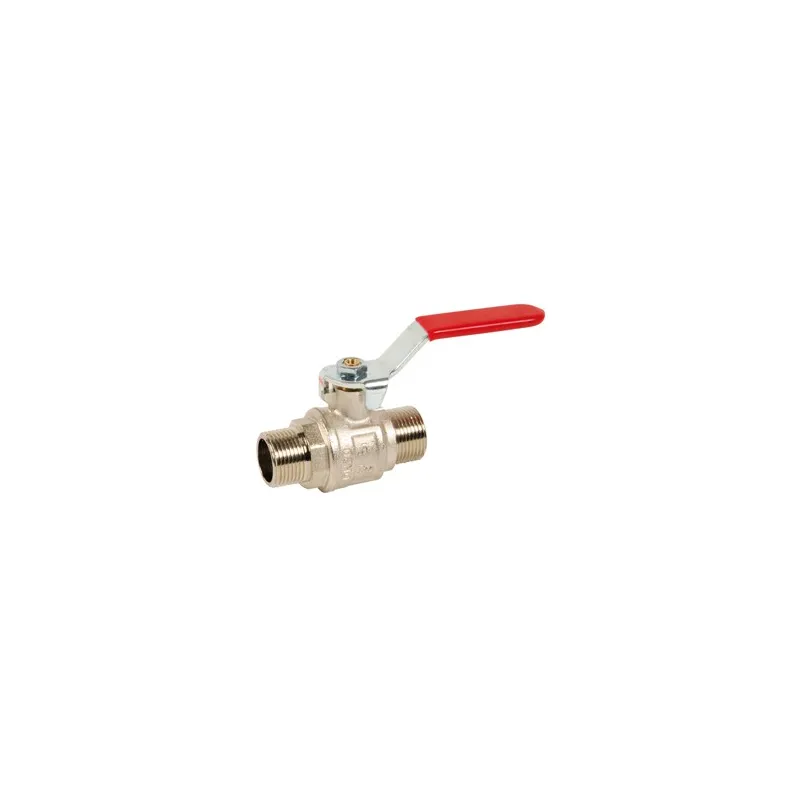

Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP 3/8" (12/17) poignée plate rouge

RBS série laiton industrie filets longs
Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP poignée plate rouge
search
  • Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP poignée plate rouge
  • COURBE PRESSION - TEMPERATURE
  • NOMENCLATURE MODELES MALE - MALE 521 523 527 537 538 548 576
  • DIMENSIONS MODELES MALE - MALE ( en mm )

Photos non contractuelles

Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP

Robinet à boisseau sphérique laiton ~
Brass ball valve

Utilisation :

  • Fluides courants compatibles
  • Température mini admissible Ts : - 10 °C
  • Température maxi admissible Ts : + 120°C
  • Pressions maxi admissibles Ps : 40 bars jusqu’au DN 1“ ( voir courbe sur photos )

Disponible en :

  • Mâle / Mâle BSP avec poignée acier plate rouge du 3/8“ au 1“
  • Mâle / Mâle BSP avec manette papillon rouge du 3/8“ au 1“
Normes et certifications : CENormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
3/8" (12/17) poignée plate rouge
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€7.73 Tax included

6.44 € tax excl.

Unité de vente : Pièce
53800N000BMM010
Diamètre (en pouce): 3/8" (12/17)
Type de poignée: Poignée plate rouge
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP

Caractéristiques techniques :

  • Modèle lourd
  • Filets longs
  • Passage intégral
  • Axe inéjectable
  • Bille pleine
  • Presse étoupe PTFE + joint torique EPDM
  • Poignée acier plate rouge pour modèles taraudés et filetés BSP

Construction :

  • Corps Laiton titré CW617N nickelé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM
  • Axe inéjectable (du DN1/4" au DN2")
  • Dimension : DN 3/8" à 1"
  • Raccordement : Mâle – Mâle BSP
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive jusqu’au DN1" ( Article 3, § 3 )
  • Taraudage filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/8" 1/2" 3/4" 1"
Ø de passage 10 15 20 25
PS 40 40 40 40
Écartement 51.5 65.5 75.5 85.5

Caractéristiques techniques Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP

Data sheet

Reference
53800N000BMM010
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Axe
Double étanchéité par joint torique FKM Inéjectable
Presse-étoupe
Joint torique EPDM PTFE
Commande
Couleur rouge En fonction du modèle choisi Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Pression de service
40B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Air comprimé Eau Eau chauffage Eau glacée et climatisation Eau glycolée Eau sanitaire et potable Fluides courants compatibles
Normes et certifications
CE Cermet Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781142479

Télécharger la documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 523-576

Fiche technique Vanne à sphère laiton titré CW617N filet long industrie 523 527 537 538 548 576

Download (1.49MB)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP

Voici la liste des références et poids correspondants aux options séléctionnées.
53800N000BMM010 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 3/8" (12/17) - Poignée plate rouge
Diamètre (en pouce) 3/8" (12/17)
Type de poignée Poignée plate rouge
Poids emballé 0,1365kg
6.44 € tax excl.
Consulter
54800N000BMM010 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 3/8" (12/17) - Manette papillon rouge
Diamètre (en pouce) 3/8" (12/17)
Type de poignée Manette papillon rouge
Poids emballé 0,1197kg
6.44 € tax excl.
Consulter
54800N000BMM015 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 1/2" (15/21) - Manette papillon rouge
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Manette papillon rouge
Poids emballé 0,2268kg
12.22 € tax excl.
Consulter
53800N000BMM015 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 1/2" (15/21) - Poignée plate rouge
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Poignée plate rouge
Poids emballé 0,2583kg
12.22 € tax excl.
Consulter
54800N000BMM020 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 3/4" (20/27) - Manette papillon rouge
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Manette papillon rouge
Poids emballé 0,3213kg
16.58 € tax excl.
Consulter
53800N000BMM020 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 3/4" (20/27) - Poignée plate rouge
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Poignée plate rouge
Poids emballé 0,35385kg
16.58 € tax excl.
Consulter
54800N000BMM025 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 1" (26/34) - Manette papillon rouge
Diamètre (en pouce) 1" (26/34)
Type de poignée Manette papillon rouge
Poids emballé 0,56805kg
25.81 € tax excl.
Consulter
53800N000BMM025 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 1" (26/34) - Poignée plate rouge
Diamètre (en pouce) 1" (26/34)
Type de poignée Poignée plate rouge
Poids emballé 0,63735kg
25.81 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Type de poignée Poids emballé Prix
53800N000BMM010 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 3/8" (12/17) - Poignée plate rouge 3/8" (12/17) Poignée plate rouge 0,1365kg 6.44 € tax excl.
54800N000BMM010 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 3/8" (12/17) - Manette papillon rouge 3/8" (12/17) Manette papillon rouge 0,1197kg 6.44 € tax excl.
54800N000BMM015 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 1/2" (15/21) - Manette papillon rouge 1/2" (15/21) Manette papillon rouge 0,2268kg 12.22 € tax excl.
53800N000BMM015 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 1/2" (15/21) - Poignée plate rouge 1/2" (15/21) Poignée plate rouge 0,2583kg 12.22 € tax excl.
54800N000BMM020 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 3/4" (20/27) - Manette papillon rouge 3/4" (20/27) Manette papillon rouge 0,3213kg 16.58 € tax excl.
53800N000BMM020 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 3/4" (20/27) - Poignée plate rouge 3/4" (20/27) Poignée plate rouge 0,35385kg 16.58 € tax excl.
54800N000BMM025 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 1" (26/34) - Manette papillon rouge 1" (26/34) Manette papillon rouge 0,56805kg 25.81 € tax excl.
53800N000BMM025 - Vanne à sphère laiton titré CW617N filet long mâle - mâle raccordement BSP - 1" (26/34) - Poignée plate rouge 1" (26/34) Poignée plate rouge 0,63735kg 25.81 € tax excl.
