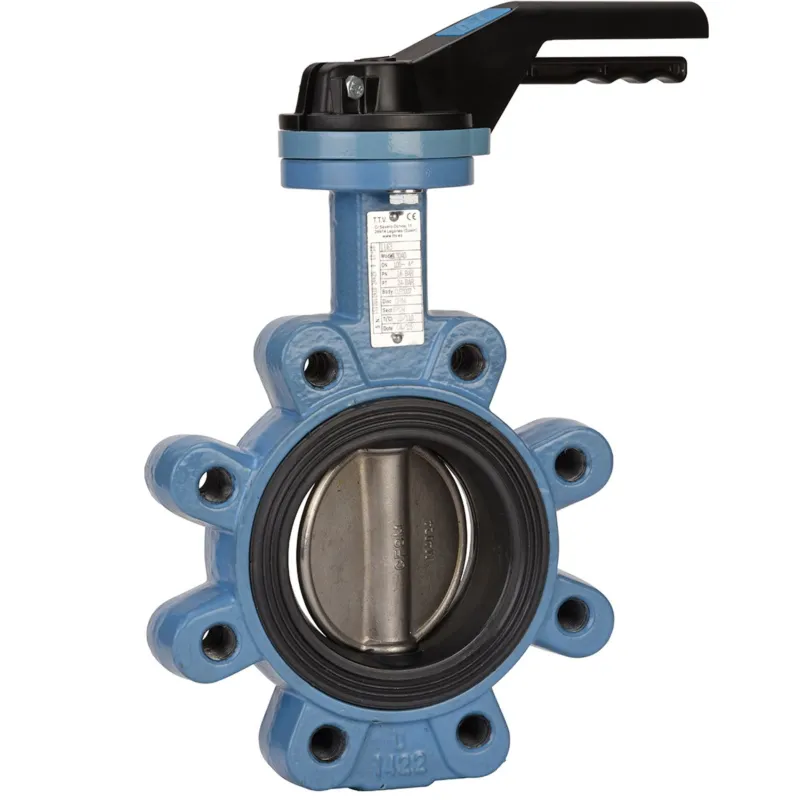

Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR

Utilisation :

  • Applications : Hydrocarbures non aromatiques, fuel, eau, gaz naturel, graisses, huiles, air comprimé, glycol
  • Déconseillé pour : acides organiques, chlore, alcool, essence, super, acétone, acide acétique et solvant
  • Température mini et maxi admissible Ts : - 10°C à + 90°C
  • Pression maxi admissible Ps : 16 bars jusqu’au DN300, 10 bars au-delà

Disponible en :

  • Robinet papillon à oreilles taraudées avec manchette NBR et commande par levier du DN 40 au DN 300
  • Commande possible par réducteur à volant IP65 du DN 32 au DN 300
  • Commande possible par réducteur à chaîne IP65 du DN 32 au DN 300
  • Sur demande , réhausse avec longueur spéciale
  • Sur demande, poignée inox CF8M et visserie inox
Normes et certifications : ATEXNormes et certifications : Lloyd's registerNormes et certifications : SIL IEC 61508 / IEC 61511Type de raccordement : Entre brides PN10-161Gamme : Excellence
Plus de détails
dn 40 entre brides pn16
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€153.78 Tax included

128.15 € tax excl.

Unité de vente : Pièce
1161FIOTPN16040
Raccordement: Entre brides PN16
Diamètre DN: DN 40
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR

Caractéristiques :

  • Col long pour calorifuge
  • Motorisable ( platine ISO 5211 avec montage direct )
  • Oreilles taraudées ( à partir du DN200, les oreilles sont renforcées )
  • Montage entre brides PN10/16
  • Sur demande, montage entre brides PN16 ou Class 150 (PN20)
  • Axe traversant
  • Manchette NBR en queue d’aronde démontable
  • Papillon inox
  • Poignée 9 positions, cadenassable jusqu’au DN200, blocable en toutes positions et non cadenassable du DN250 au 300
  • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns
  • Réhausse du col de 75 mm ( option )
  • Carré de manoeuvre 30x30 mm pour clé de fontainier ( option )

Construction :

  • Dimension : DN32 à DN300
  • Raccordement : Entre brides PN10/16
  • Température Mini : -10°C
  • Température Maxi : +90°C
  • Pression Maxi : 16 Bars jusqu’au DN300
  • Matière : Corps fonte GJS 500-7, papillon inox, manchette NBR

Normalisations :

  • Fabricant certifié ISO 9001:2015
  • Conception suivant la norme ISO 10631 et EN 593
  • DIRECTIVE 2014/68/UE : CE N° 0038 ou 0094
    Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Tests d’étanchéité suivant la norme EN 12266-1, Taux A
  • Raccordement entre brides suivant la norme EN 1092-1 PN10/16
  • Platine suivant la norme ISO 5211
  • Ecartement suivant les normes :
    o ISO 5752 courte série 20
    o EN 558 série 20 (NF 29305)
    o BS 5155 série 4
    o DIN 3202 partie 3, série K1
    o API 609 Table 1 jusqu’au DN600
    o ASME B16.10 Table 8 colonne 3 jusqu’au DN350, colonne 4 du DN400 au 600
  • ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 sur demande
  • Sureté de fonctionnement de niveau SIL2 suivant la norme IEC/EN 61508, SIL 3 possible suivant l’architecture de l’installation
  • Certification Marine BUREAU VERITAS du DN32 au 1000 sur demande

Caractéristiques techniques Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR

Data sheet

Reference
1161FIOTPN16040
Gamme
Excellence
Corps
Fonte EN GJS-500-7
Obturateur
Inox ASTM A351 CF8M
Membrane
NBR
Type de raccordement
Entre brides PN10-16
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
-10°C
Température maximum
90°C
Normes et certifications
ATEX DIN 3202 EN 111 ISO 5752 série 20 ISO 9001 : 2015 Lloyd's register SIL IEC 61508 / IEC 61511
Normalisation
Directive 2014/68/UE
Poid
En fonction du modèle choisi
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT 1161

Fiche technique Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR

Download (1019.64KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR

Voici la liste des références et poids correspondants aux options séléctionnées.
1161FIOTPN10300 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN10 - DN 300
Raccordement Entre brides PN10
Diamètre DN DN 300
Poids emballé 50kg
1265.16 € tax excl.
Consulter
1161FIOTPN10250 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN10 - DN 250
Raccordement Entre brides PN10
Diamètre DN DN 250
Poids emballé 34kg
885.85 € tax excl.
Consulter
1161FIOTPN10200 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN10 - DN 200
Raccordement Entre brides PN10
Diamètre DN DN 200
Poids emballé 20kg
575.41 € tax excl.
Consulter
1161FIOTPN16050 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 50
Raccordement Entre brides PN16
Diamètre DN DN 50
Poids emballé 4,2kg
128.15 € tax excl.
Consulter
1161FIOTPN16125 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 125
Raccordement Entre brides PN16
Diamètre DN DN 125
Poids emballé 11kg
255.61 € tax excl.
Consulter
1161FIOTPN16300 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 300
Raccordement Entre brides PN16
Diamètre DN DN 300
Poids emballé 50kg
1265.16 € tax excl.
Consulter
1161FIOTPN16040 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 40
Raccordement Entre brides PN16
Diamètre DN DN 40
Poids emballé 3kg
128.15 € tax excl.
Consulter
1161FIOTPN16100 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 100
Raccordement Entre brides PN16
Diamètre DN DN 100
Poids emballé 8kg
204.95 € tax excl.
Consulter
1161FIOTPN16250 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 250
Raccordement Entre brides PN16
Diamètre DN DN 250
Poids emballé 34kg
885.85 € tax excl.
Consulter
1161FIOTPN16080 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 80
Raccordement Entre brides PN16
Diamètre DN DN 80
Poids emballé 6,3kg
174.88 € tax excl.
Consulter
1161FIOTPN16200 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 200
Raccordement Entre brides PN16
Diamètre DN DN 200
Poids emballé 20kg
575.41 € tax excl.
Consulter
1161FIOTPN16065 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 65
Raccordement Entre brides PN16
Diamètre DN DN 65
Poids emballé 4,9kg
143.33 € tax excl.
Consulter
1161FIOTPN16150 - Robinet papillon à oreilles taraudées gamme excellence TTV corps fonte papillon inox manchette NBR - Entre brides PN16 - DN 150
Raccordement Entre brides PN16
Diamètre DN DN 150
Poids emballé 12kg
308.13 € tax excl.
Consulter
