Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler dn 50

Robinet papillon gamme Excellence
Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie et sprinkler
search
  • Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie et sprinkler
  • Nomenclature dn50-200 Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie
  • Nomenclature dn250-300 Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie
  • Dimensions 50-200 Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie
  • Dimensions 250-300 Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie
  • Dimension col et papillon Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie
  • Courbe pression-temperature Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie
  • Couples de manoeuvre Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie
  • Coefficient de débit Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie
  • Calcul de pertes de charges Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie

Photos non contractuelles

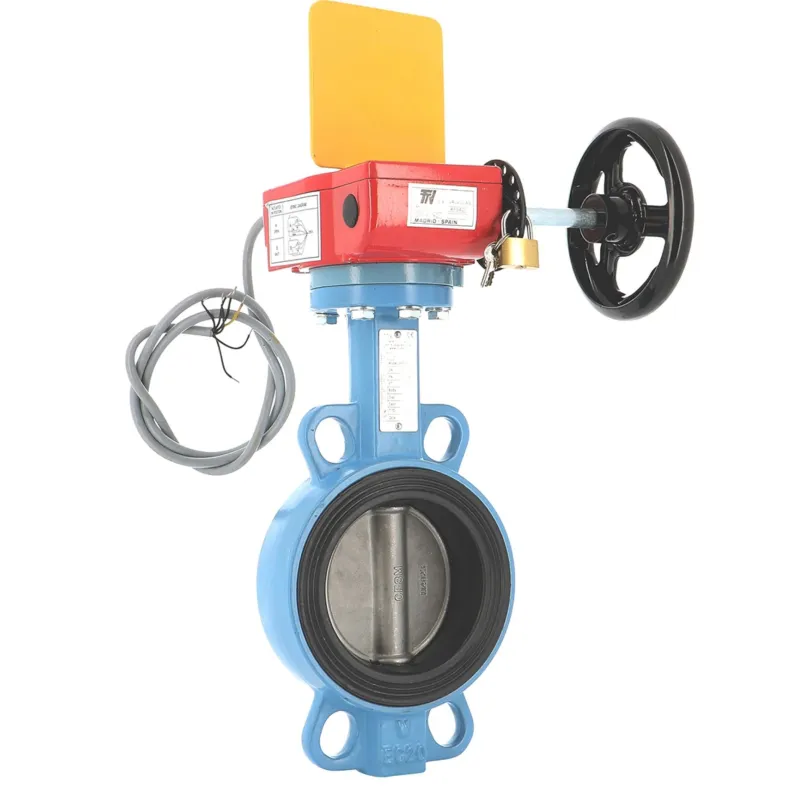

Robinet papillon à oreilles de centrage gamme excellence TTV corps fonte avec contacts pour réseaux incendie et sprinkler

Utilisation :

  • Réseaux d’incendie et sprinkler
  • Température mini et maxi admissible Ts : - 10°C à + 110°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

  • Robinet à oreilles de centrage à commande par réducteur du DN 50 au DN 300

Papillon inox jusqu’au DN100 inclus
Papillon fonte chromé du DN125 au DN300

Normes et certifications : ATEX1Gamme : Excellence
Plus de détails
dn 50
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€443.98 Tax included

369.98 € tax excl.

Unité de vente : Pièce
1142FIOL1620050
Diamètre DN: DN 50
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler

Caractéristiques :

  • CNPP
  • Col long pour calorifuge
  • Pour réseaux d’incendie et sprinkler
  • Appartient à la liste des matériels pouvant être utilisés dans le cadre d’une installation réalisée selon la règle APSAD R1
  • Réducteur IP65
  • Commande par réducteur avec contacts fin de course
  • Réducteur aluminium cadenassable
  • Drapeau de visualisation ( permet de déterminer la position de la vanne : ouverte ou fermée )
  • Oreilles de centrage
  • Montage entre brides PN10/16 et Class 150 (PN20)
  • Axe traversant
  • Papillon inox jusqu’au DN100 inclus
  • Papillon fonte chromé du DN125 au DN300
  • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns

Construction :

  • Dimension : DN50 à DN300
  • Raccordement : Entre brides PN10/16 et Class 150 (PN20)
  • Température Mini : -10°C
  • Température Maxi : +110°C
  • Pression Maxi : 16 Bars
  • Matière : Corps fonte GJS 500-7, manchette EPDM

Normalisations :

  • Fabricant certifié ISO 9001:2015
  • DIRECTIVE 2014/68/UE : CE N° 0038
    Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Conception suivant la norme NF EN 593 v 2004
  • Marquage conforme à la norme NFE 29-130
  • Tests d’étanchéité suivant la norme EN 12266-1, Taux A
  • Raccordement entre brides suivant la norme EN 1092-1 PN10/16
  • Platine suivant la norme ISO 5211
  • Ecartement suivant les normes :
    o ISO 5752 courte série 20
    o EN 558 série 20 (NF 29305)
    o BS 5155 série 4
    o DIN 3202 partie 3, série K1
    o API 609 Table 1
    o ASME B16.10 Table 8 colonne 3
  • Appartient à la liste des matériels pouvant être utilisés dans le cadre d’une installation réalisée selon la règle APSAD R1

Caractéristiques techniques Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler

Data sheet

Reference
1142FIOL1620050
Gamme
Excellence
Corps
Fonte EN GJS-500-7
Obturateur
Fonte EN GJS-500-7 chromé / Inox ASTM A351 CF8M
Membrane
EPDM
Type de raccordement
entre brides CLASS 150 PN20
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
-10°C
Température maximum
110°C
Normes et certifications
ATEX Directive 2014/68/UE EN 12266-1 ISO 9001 : 2015
Normalisation
Directive 2014/68/UE
Poid
En fonction du modèle choisi
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT_1142

Fiche technique Robinet papillon à oreilles taraudées gamme excellence TTV avec contacts pour réseaux incendie et sprinkler

Download (1.04MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler

Voici la liste des références et poids correspondants aux options séléctionnées.
1142FIOL1620050 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 50
Diamètre DN DN 50
Poids emballé 5,8kg
369.98 € tax excl.
Consulter
1142FIOL1620065 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 65
Diamètre DN DN 65
Poids emballé 6,45kg
369.98 € tax excl.
Consulter
1142FIOL1620080 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 80
Diamètre DN DN 80
Poids emballé 7kg
369.98 € tax excl.
Consulter
1142FIOL1620100 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 100
Diamètre DN DN 100
Poids emballé 8,2kg
388.67 € tax excl.
Consulter
1142FFOL1620125 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 125
Diamètre DN DN 125
Poids emballé 9,7kg
426.01 € tax excl.
Consulter
1142FFOL1620150 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 150
Diamètre DN DN 150
Poids emballé 10,7kg
442.36 € tax excl.
Consulter
1142FFOL1620200 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 200
Diamètre DN DN 200
Poids emballé 15,8kg
538.07 € tax excl.
Consulter
1142FFOL1620250 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 250
Diamètre DN DN 250
Poids emballé 27,2kg
974.55 € tax excl.
Consulter
1142FFOL1620300 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 300
Diamètre DN DN 300
Poids emballé 35,7kg
1241.83 € tax excl.
Consulter
Référence - Désignation Diamètre DN Poids emballé Prix
1142FIOL1620050 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 50 DN 50 5,8kg 369.98 € tax excl.
1142FIOL1620065 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 65 DN 65 6,45kg 369.98 € tax excl.
1142FIOL1620080 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 80 DN 80 7kg 369.98 € tax excl.
1142FIOL1620100 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 100 DN 100 8,2kg 388.67 € tax excl.
1142FFOL1620125 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 125 DN 125 9,7kg 426.01 € tax excl.
1142FFOL1620150 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 150 DN 150 10,7kg 442.36 € tax excl.
1142FFOL1620200 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 200 DN 200 15,8kg 538.07 € tax excl.
1142FFOL1620250 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 250 DN 250 27,2kg 974.55 € tax excl.
1142FFOL1620300 - Robinet papillon à oreilles de centrage gamme excellence TTV avec contacts pour réseaux incendie et sprinkler - DN 300 DN 300 35,7kg 1241.83 € tax excl.
