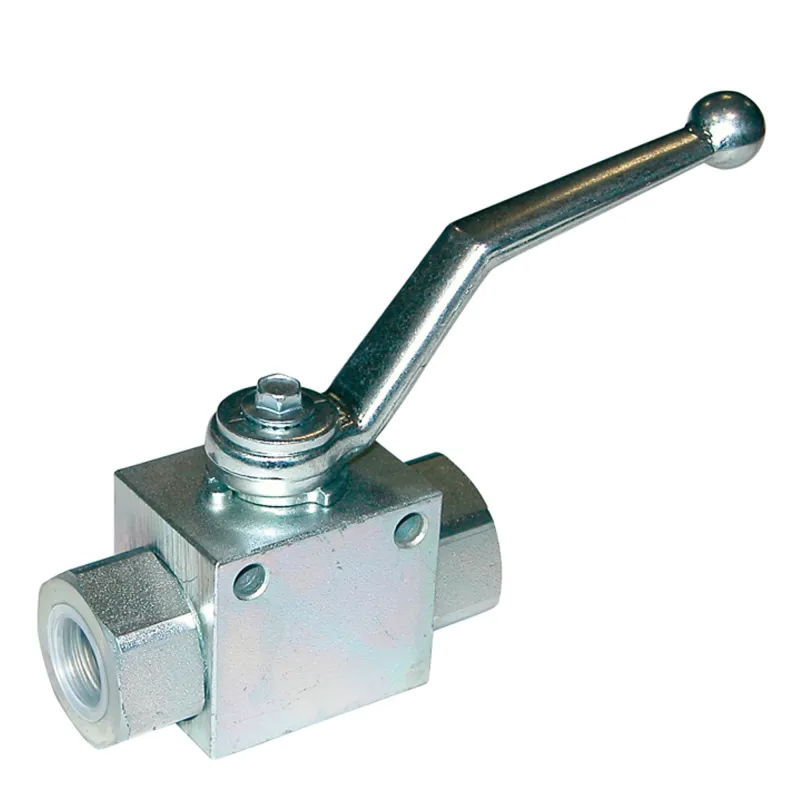

Robinet à tournant sphérique haute pression acier galvanisé passage réduit

Robinet à tournant sphérique acier haute pression ~ High pressure ball valve

Utilisation :

Pour fluides courants compatibles
Température mini et maxi admissible Ts : -10°C à + 100°C
Pression maxi admissible Ps : 500 bars du DN1/4“ au 1/2“ et 315 bars au delà ( voir courbe )

Possibilité d'avoir le certificat matière CCPU 3.1

Robinet à tournant sphérique haute pression acier galvanisé Ref. 799 du DN 1/4" à 2"

Normes et certifications : CENormes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : TUV ISO 9001Type de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
1/4" (8/13)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€29.48 Tax included

24.57 € tax excl.

Unité de vente : Pièce
79900G000BFF008
Diamètre (en pouce): 1/4" (8/13)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Robinet à tournant sphérique RBS haute pression acier galvanisé

Caractéristiques techniques :

  • Passage réduit
  • Acier galvanisé
  • Haute pression
  • Applications hydrauliques

Construction :

  • Passage réduit.
  • Corps, sphère et axe Acier Inox ASTM A351 CF8M.
  • Axe inéjectable.
  • Sièges PTFE.
  • Bille pleine.
  • Joint d’axe PTFE.
  • Poignée cadenassable rouge Acier Inox ASTM A182 F304.
  • Dimensions : DN 1/4" à 2"
  • Raccordement : Taraudé cylindrique femelle BSP
  • Matière : Acier galvanisé

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 3, § 3 ) jusqu’au DN1"1/4
    Catégorie de risque II Module A1, CE N°0948 du DN1"1/2 au 2"
  • Tests suivant la norme API 598
  • Raccordement taraudé BSP cylindrique suivant la norme ISO 228-1
  • Sur demande, ATEX selon l’article 8 1bII de la directive 94/9/CE ( N°TUV IT 07 ATEX 002 AR )

Ø nominal 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Ø de passage 6 10 13 20 25 25 40 50
PS 500 500 500 315 315 315 315 315
Écartement 71 73 83 95 112 120 131 140

Caractéristiques techniques Robinet à tournant sphérique RBS haute pression acier galvanisé

Data sheet

Reference
79900G000BFF008
Type de vanne
RBS (Robinet à tournant sphérique)
Passage
Réduit
Corps
Corps Acier 1.0737 galvanisé
Obturateur
Sphère Acier 1.0737 chromée
Siège
POM
Axe
Inéjectable
Presse-étoupe
PTFE
Joint
NBR
Commande
Aluminium
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
1"1/2 : 25B En fonction du modèle choisi
Température minimum
-10°C -20°C
Température maximum
100°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
ATEX CE TUV ISO 9001 TUV PED 97/23/CE Tests d’étanchéité ISO 5208, classe A
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT 799

Fiche technique robinet à tournant sphérique acier haute pression

Download (1.19MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique RBS haute pression acier galvanisé

Voici la liste des références et poids correspondants aux options séléctionnées.
79900G000BFF008 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1/4" (8/13)
Diamètre (en pouce) 1/4" (8/13)
Poids emballé 0,525kg
24.57 € tax excl.
Consulter
79900G000BFF010 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 3/8" (12/17)
Diamètre (en pouce) 3/8" (12/17)
Poids emballé 0,6825kg
26.07 € tax excl.
Consulter
79900G000BFF015 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,7875kg
28.54 € tax excl.
Consulter
79900G000BFF020 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 1,47kg
50.73 € tax excl.
Consulter
79900G000BFF025 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 2,2575kg
61.95 € tax excl.
Consulter
79900G000BFF032 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 2,3625kg
68.8 € tax excl.
Consulter
79900G000BFF040 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 2,625kg
192.34 € tax excl.
Consulter
79900G000BFF050 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 8,4kg
244.01 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
79900G000BFF008 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1/4" (8/13) 1/4" (8/13) 0,525kg 24.57 € tax excl.
79900G000BFF010 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 3/8" (12/17) 3/8" (12/17) 0,6825kg 26.07 € tax excl.
79900G000BFF015 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1/2" (15/21) 1/2" (15/21) 0,7875kg 28.54 € tax excl.
79900G000BFF020 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 3/4" (20/27) 3/4" (20/27) 1,47kg 50.73 € tax excl.
79900G000BFF025 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1" (26/34) 1" (26/34) 2,2575kg 61.95 € tax excl.
79900G000BFF032 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1"1/4 (33/42) 1"1/4 (33/42) 2,3625kg 68.8 € tax excl.
79900G000BFF040 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 1"1/2 (40/49) 1"1/2 (40/49) 2,625kg 192.34 € tax excl.
79900G000BFF050 - Robinet à tournant sphérique RBS haute pression acier galvanisé - 2" (50/60) 2" (50/60) 8,4kg 244.01 € tax excl.
