Robinet à tournant sphérique RBS 3 voies haute pression taraudé 1/4" (8/13)

Robinets à boisseau sphérique monobloc
RBS 3 voies haute pression taraudé
search
  • RBS 3 voies haute pression taraudé
  • Robinet à tournant sphérique RBS 3 voies haute pression taraudé
  • RBS 3 voies haute pression taraudé NOMENCLATURE 721
  • RBS 3 voies haute pression taraudé DIMENSIONS ( en mm ) 721
  • RBS 3 voies haute pression taraudé COURBE PRESSION-TEMPERATURE ( HORS VAPEUR ) 721

Photos non contractuelles

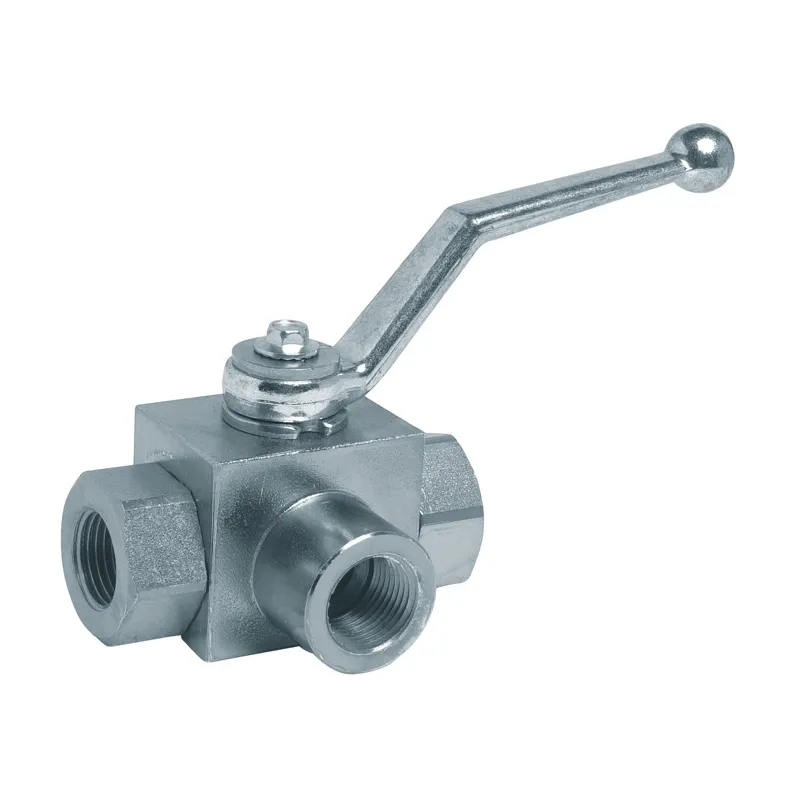

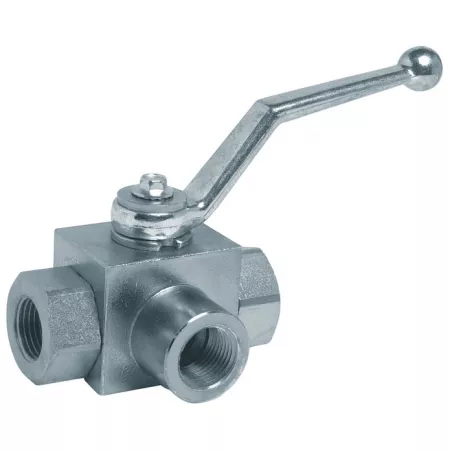

Robinet à tournant sphérique 3 voies haute pression taraudé lumière en L

Robinet à tournant sphérique 3 voies en L haute pression ~ High pressure 3 ways ball valve

Utilisation :

Applications hydrauliques
Température mini et maxi admissible Ts : -10°C à + 100°C
Pression maxi admissible PN : 400 bars du DN1/4“ au 3/8“ et 350 bars au delà ( voir courbe )

Possibilité d'avoir un marquage ATEX

Robinet à tournant sphérique haute pression acier galvanisé avec lumière en L Ref. 721 du DN 1/4" à 1"

Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001Normes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : TUV ISO 9001Type de raccordement : Á visser BSP (pas du gaz)1
1/4" (8/13)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€77.81 Tax included

64.84 € tax excl.

Unité de vente : Pièce
72100G000BFF008
Diameter (in inches): 1/4" (8/13)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Robinet à tournant sphérique RBS 3 voies haute pression taraudé

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Caractéristiques techniques :

  • Passage réduit
  • Acier galvanisé
  • Haute pression
  • Lumière en L
  • Applications hydrauliques

Construction :

  • Passage réduit.
  • Corps, sphère et axe Acier Inox ASTM A351 CF8M.
  • Axe inéjectable.
  • Sièges PTFE.
  • Bille pleine.
  • Joint d’axe PTFE.
  • Poignée cadenassable rouge Acier Inox ASTM A182 F304.
  • Dimensions : DN 1/4" à 1"
  • Raccordement : Taraudé cylindrique femelle BSP
  • Matière : Acier galvanisé

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2000
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 3, § 3 )
  • Tests suivant la norme API 598
  • Raccordement taraudé BSP cylindrique suivant la norme ISO 228-1
  • Sur demande, ATEX selon l’article 8 1bII de la directive 94/9/CE ( N°TUV IT 07 ATEX 002 AR )

Ø nominal 1/4" 3/8" 1/2" 3/4" 1"
Ø de passage 6 10 13 20 25
PS 400 400 350 350 350
Écartement 71 73 83 95 112

Caractéristiques techniques Robinet à tournant sphérique RBS 3 voies haute pression taraudé

Data sheet

Reference
72100G000BFF008
Type de vanne
RBS (Robinet à tournant sphérique)
Passage
Réduit
Corps
Corps Acier 1.0737 galvanisé
Obturateur
Sphère Acier 1.0737 chromée
Siège
POM
Axe
Inéjectable
Presse-étoupe
Joint torique NBR
Joint
NBR Torique
Commande
Aluminium
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
100°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
ATEX CE ISO 9001 TUV ISO 9001 TUV PED 97/23/CE Test d'étanchéité API 598
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 721

Fiche technique robinet à tournant sphérique 3 voies Haute Pression taraudé en L

Download (782.89KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique RBS 3 voies haute pression taraudé

Voici la liste des références et poids correspondants aux options séléctionnées.
72100G000BFF008 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 1/4" (8/13)
Diameter (in inches) 1/4" (8/13)
Packed weight 0,525kg
64.84 € tax excl.
Consulter
72100G000BFF010 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 3/8" (12/17)
Diameter (in inches) 3/8" (12/17)
Packed weight 0,735kg
68.22 € tax excl.
Consulter
72100G000BFF015 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 1/2" (15/21)
Diameter (in inches) 1/2" (15/21)
Packed weight 0,84kg
73.09 € tax excl.
Consulter
72100G000BFF020 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 3/4" (20/27)
Diameter (in inches) 3/4" (20/27)
Packed weight 1,575kg
106.21 € tax excl.
Consulter
72100G000BFF025 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 1" (26/34)
Diameter (in inches) 1" (26/34)
Packed weight 2,4675kg
126.23 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
72100G000BFF008 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 1/4" (8/13) 1/4" (8/13) 0,525kg 64.84 € tax excl.
72100G000BFF010 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 3/8" (12/17) 3/8" (12/17) 0,735kg 68.22 € tax excl.
72100G000BFF015 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 1/2" (15/21) 1/2" (15/21) 0,84kg 73.09 € tax excl.
72100G000BFF020 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 3/4" (20/27) 3/4" (20/27) 1,575kg 106.21 € tax excl.
72100G000BFF025 - Robinet à tournant sphérique RBS 3 voies haute pression taraudé - 1" (26/34) 1" (26/34) 2,4675kg 126.23 € tax excl.
