Robinet à plongeur Horizontal thermostatisable

Robinets à plongeur
Robinet plongeur Horizontal thermostatisable
search
  • Robinet plongeur Horizontal thermostatisable
  • Robinet à plongeur Horizontal thermostatisable

Photos non contractuelles

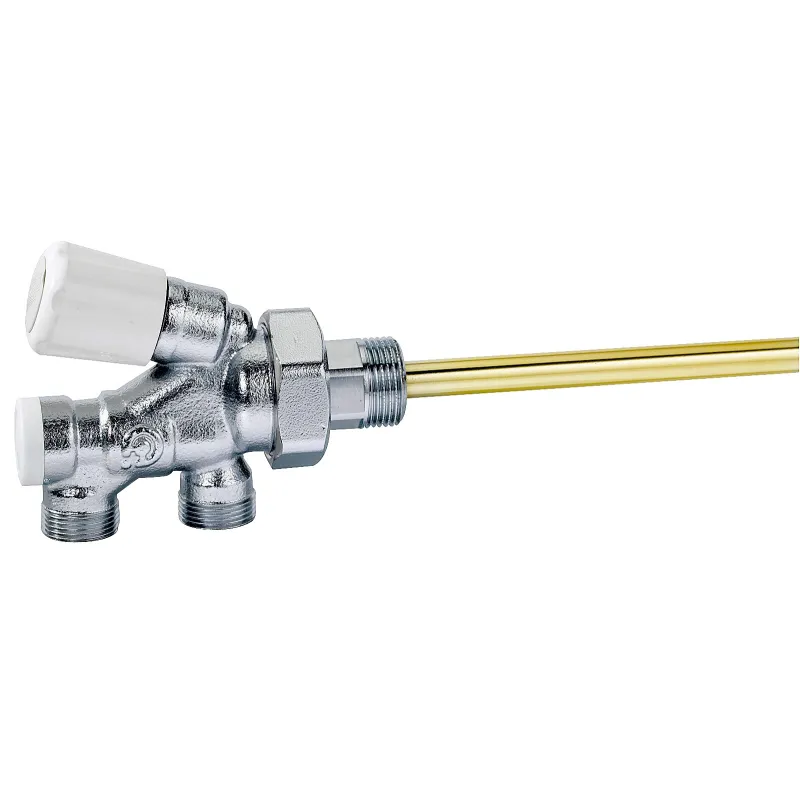

Robinet thermostatisable à plongeur horizontal raccord boucle M 23 x 1,5 + tête manuelle

Fonction :

Ce robinet est livré dans sa version pour installation monotube. Il peut être installé avec les raccordements à la boucle au  mur ou au sol. Livraison avec une tête manuelle, remplacement possible par toutes les têtes Thermador (voir notice FT TTC).

ATTENTION : Raccords spécifique à la boucle pas en :  M 23 x 1.5 (voir en bas de page ou cliquez ici)
La bague d'adaptation est obligatoire pour le montage des têtes thermostatiques.
Voir bas de page ou cliquez ici

1
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€64.08 Tax included

53.4 € tax excl.

Unité de vente : Pièce
RTAPHK002315F15
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Robinet à plongeur Horizontal thermostatisable

Construction :

  • Corps en laiton chromé
  • Composants internes en laiton et acier inoxydable
  • Sonde 30cm en laiton
  • Livré avec tête manuelle en ABS blanc
  • Support de la sonde en résine
  • Monotube ou bitube. Sonde 30 cm
  • Raccords 23 x 1,5. Entraxe 40 mm
  • Livré avec tête manuelle

Caractéristiques fonctionnelles :

  • Pression maximale : 10 bar
  • Température maximale : 200°C
  • Pression différentielle maxi (avec la tête thermostatique) : 1 bar
  • Raccordement : 23p. 1,5 diamètre 18, entraxe 40 mm
  • Longueur totale avec la tête thermostatique : 147 mm
  • Pour version monotube :
    • Débit du robinet vers le radiateur : 50%
    • Avec la tête thermostatique (bande proportionnelle 2°C) : 30%

Pose :

Application monotube :
La position de la tête thermostatique dans l'axe du corps permet au bulbe de réagir avec précision aux variations de la température ambiante.
Il n'y a pas de sens de passage obligatoire pour les raccordements à la boucle.

Application bitube :
Pour l'installation en bitube, il est préférable d'alimenter par le raccordement le plus proche du radiateur.
Pour isoler le corps de chauffe, il faut fermer la vanne inclinée et le clapet avec un clé de 6 pans 5mm.

Caractéristiques techniques Robinet à plongeur Horizontal thermostatisable

Data sheet

Reference
RTAPHK002315F15
Type
Corps thermostatisable à plongeur horizontal
Matière
Laiton chromé
Internes
Inox Laiton
Raccordement
Mâle
Diamètre
M23 x 1,5
Pression maximum
10 bar
Température maximum
200°C
Équipements
Sonde
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8016615008708

Télécharger la documentation

FT TTC

Fiche technique tête thermostatique à bulbe liquide.

Download (2.42MB)

FT RTP15

Fiche technique robinets à plongeur Horizontal thermostatisable

Download (465.79KB)
