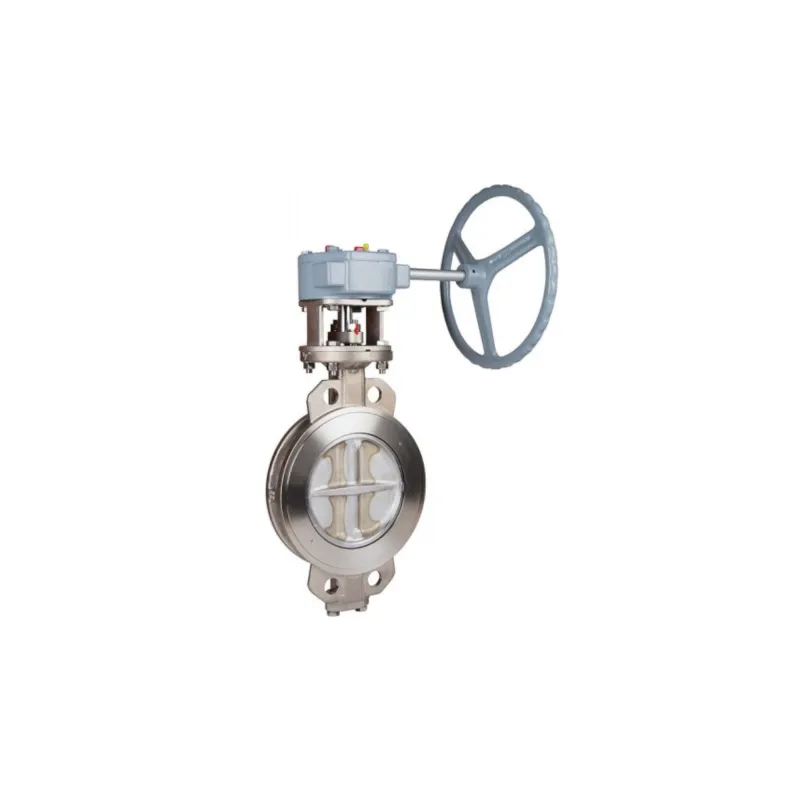

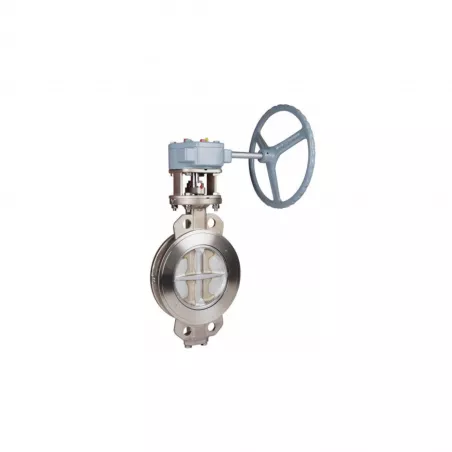

Vanne à papillon double excentration inox PN25, entre brides, Modèle à oreilles de centrage

Utilisation :

  • Chauffage urbain, géothermie, froid industriel, constructions navales, Pétrochimie
  • Vapeur : 10 bars maxi
  • Température mini et maxi admissible Ts : - 29°C à + 210°C
  • Pression maxi admissible Ps : 25 bars ( voir courbe )
  • En cas de montage en bout de ligne, inverser le sens de montage préférentiel

Disponible en :

  • Robinet à oreilles de centrage corps inox à commande levier du DN 50 au DN 150
  • Robinet à oreilles de centrage corps inox à commande par réducteur à volant du DN 200 au DN 500
  • Réducteur manuel à volant du DN 50 au DN 350
Normes et certifications : ISO 9001Normes et certifications : ATEXNormes et certifications : TUV ISO 9001Normes et certifications : Sécurité feu ISO 10497Normes et certifications : TUV PED/2014/68/UEType de raccordement : Entre-brides PN251
Plus de détails
dn 50
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€1,063.02 Tax included

885.85 € tax excl.

Unité de vente : Pièce
1114IIOLPN25050
Diamètre DN: DN 50
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Vanne à papillon double excentration inox PN25

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Vanne à papillon double excentration inox PN25

Caractéristiques :

  • Modèle 100% étanche
  • Modèle à oreilles de centrage
  • Montage entre brides PN 25
  • Double excentration
  • Utilisation bidirectionnelle avec sens de passage préférentiel ( indiqué par une flèche sur le corps )
  • Sécurité feu suivant ISO 10497 : 2010
  • Motorisable ( Platine ISO 5211 )
  • Papillon inox CF8M
  • Axe traversant
  • Commande par poignée fonte 10 positions, cadenassable jusqu’au DN150
  • Commande par réducteur à partir du DN200
  • Poignée fonte EN GJS-400-15 avec peinture argent RAL 9006

Construction :

  • Dimensions : DN 50 au DN 500
  • Raccordement : Entre brides PN 25
  • Matière : Acier inox ASTM A351 CF8M
  • Siège : PTFE chargé 15% graphite
  • Corps : Inox ASTM A351 CF8M

Normalisations :

  • Fabrication suivant la norme ISO 9001:2015
  • DIRECTIVE 2014/68/UE : CE N° 0035 Catégorie de risque III module H
  • Conception suivant la norme API 609
  • Marquage suivant la norme MSS SP-25
  • Tests d’étanchéité suivant la norme ISO 5208, Taux A
  • Raccordement entre brides suivant la norme EN 1092-1 PN25
  • Platine suivant la norme ISO 5211
  • Ecartement suivant la norme EN 558 série 20 ( ISO 5752 série 20 )
  • Sécurité feu suivant la norme ISO 10497 : 2010
  • ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 suivant directive 2014/34/UE (marquage en option)
  • Sureté de fonctionnement de niveau SIL2 suivant la norme IEC/EN 61508, SIL 3 possible suivant l’architecture de l’installation

Caractéristiques techniques Vanne à papillon double excentration inox PN25

Data sheet

Reference
1114IIOLPN25050
Corps
Inox ASTM A351 CF8M
Obturateur
Inox ASTM A351 CF8M
Siège
PTFE chargé 15% graphite
Axe
Inox ASTM A564 630
Joint
Graphite
Type de raccordement
Entre-brides PN25
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
25 bar
Température minimum
-29°C
Température maximum
210°C
Fluide admissible
Contruction navale Eau chauffage Froid industriel Géothermie Industries pétrochimiques
Normes et certifications
ATEX ISO 9001 Sécurité feu ISO 10497 TUV ISO 9001 TUV PED/2014/68/UE Tests d’étanchéité ISO 5208, classe A
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT 1114

Fiche technique robinet à papillon double excentration Wafer inox PN25

Download (3.93MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à papillon double excentration inox PN25

Voici la liste des références et poids correspondants aux options séléctionnées.
1114IIOLPN25050 - Vanne à papillon double excentration inox PN25 - DN 50
Diamètre DN DN 50
Poids emballé 4,2kg
885.85 € tax excl.
Consulter
1114IIOLPN25065 - Vanne à papillon double excentration inox PN25 - DN 65
Diamètre DN DN 65
Poids emballé 4,83kg
987.38 € tax excl.
Consulter
1114IIOLPN25080 - Vanne à papillon double excentration inox PN25 - DN 80
Diamètre DN DN 80
Poids emballé 7,35kg
1308.35 € tax excl.
Consulter
1114IIOLPN25100 - Vanne à papillon double excentration inox PN25 - DN 100
Diamètre DN DN 100
Poids emballé 9,45kg
1540.6 € tax excl.
Consulter
1114IIOLPN25125 - Vanne à papillon double excentration inox PN25 - DN 125
Diamètre DN DN 125
Poids emballé 12,6kg
1959.59 € tax excl.
Consulter
1114IIOLPN25150 - Vanne à papillon double excentration inox PN25 - DN 150
Diamètre DN DN 150
Poids emballé 14,28kg
2208.18 € tax excl.
Consulter
1114IIOLPN25200 - Vanne à papillon double excentration inox PN25 - DN 200
Diamètre DN DN 200
Poids emballé 23,1kg
3747.61 € tax excl.
Consulter
1114IIOLPN25250 - Vanne à papillon double excentration inox PN25 - DN 250
Diamètre DN DN 250
Poids emballé 33,6kg
5083.94 € tax excl.
Consulter
1114IIOLPN25300 - Vanne à papillon double excentration inox PN25 - DN 300
Diamètre DN DN 300
Poids emballé 50,4kg
6977 € tax excl.
Consulter
1114IIOLPN25350 - Vanne à papillon double excentration inox PN25 - DN 350
Diamètre DN DN 350
Poids emballé 69,3kg
9620.52 € tax excl.
Consulter
1114IIOLPN25400 - Vanne à papillon double excentration inox PN25 - DN 400
Diamètre DN DN 400
Poids emballé 112,35kg
13726.41 € tax excl.
Consulter
1114IIOLPN25450 - Vanne à papillon double excentration inox PN25 - DN 450
Diamètre DN DN 450
Poids emballé 136,5kg
16037.29 € tax excl.
Consulter
1114IIOLPN25500 - Vanne à papillon double excentration inox PN25 - DN 500
Diamètre DN DN 500
Poids emballé 171,15kg
20224.88 € tax excl.
Consulter
Référence - Désignation Diamètre DN Poids emballé Prix
1114IIOLPN25050 - Vanne à papillon double excentration inox PN25 - DN 50 DN 50 4,2kg 885.85 € tax excl.
1114IIOLPN25065 - Vanne à papillon double excentration inox PN25 - DN 65 DN 65 4,83kg 987.38 € tax excl.
1114IIOLPN25080 - Vanne à papillon double excentration inox PN25 - DN 80 DN 80 7,35kg 1308.35 € tax excl.
1114IIOLPN25100 - Vanne à papillon double excentration inox PN25 - DN 100 DN 100 9,45kg 1540.6 € tax excl.
1114IIOLPN25125 - Vanne à papillon double excentration inox PN25 - DN 125 DN 125 12,6kg 1959.59 € tax excl.
1114IIOLPN25150 - Vanne à papillon double excentration inox PN25 - DN 150 DN 150 14,28kg 2208.18 € tax excl.
1114IIOLPN25200 - Vanne à papillon double excentration inox PN25 - DN 200 DN 200 23,1kg 3747.61 € tax excl.
1114IIOLPN25250 - Vanne à papillon double excentration inox PN25 - DN 250 DN 250 33,6kg 5083.94 € tax excl.
1114IIOLPN25300 - Vanne à papillon double excentration inox PN25 - DN 300 DN 300 50,4kg 6977 € tax excl.
1114IIOLPN25350 - Vanne à papillon double excentration inox PN25 - DN 350 DN 350 69,3kg 9620.52 € tax excl.
1114IIOLPN25400 - Vanne à papillon double excentration inox PN25 - DN 400 DN 400 112,35kg 13726.41 € tax excl.
1114IIOLPN25450 - Vanne à papillon double excentration inox PN25 - DN 450 DN 450 136,5kg 16037.29 € tax excl.
1114IIOLPN25500 - Vanne à papillon double excentration inox PN25 - DN 500 DN 500 171,15kg 20224.88 € tax excl.
