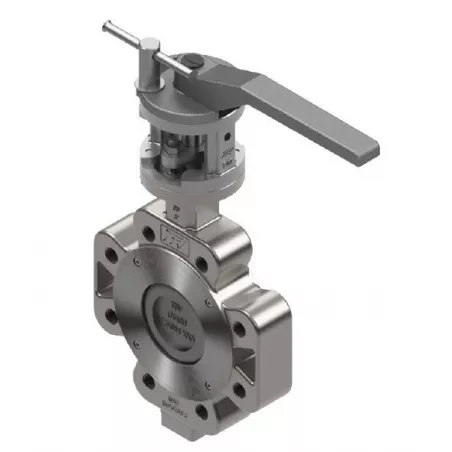

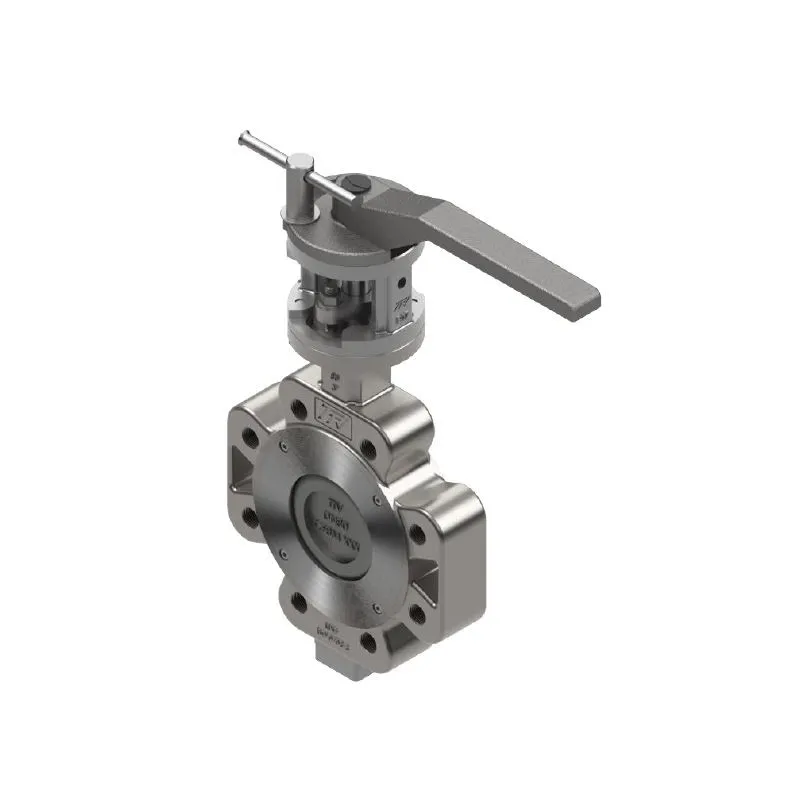

Vanne à papillon double excentration LUG sièges PTFE corps et papillon inox, Entre brides PN10/16, Modèle à oreilles taraudées

Utilisation :

  • Chimie, chimie fine, pharmacie, agroalimentaire, cosmétique et froid industriel
  • Température mini et maxi admissible Ts : - 50°C à + 220°C
  • Pression maxi admissible Ps : 16 Bars

Disponible en :

  • Commande par levier du DN50 au DN125
  • Commande par réducteur à volant pour le DN150
Normes et certifications : ATEXNormes et certifications : API qualityNormes et certifications : Émissions fugitives ISO 15848-1 : 2003 classe AType de raccordement : Entre brides PN10-161
Plus de détails
dn 50
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€1,226.90 Tax included

1022.42 € tax excl.

Unité de vente : Pièce
1119IIOTPN16050
Diamètre DN: DN 50
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour vanne à papillon double excentration LUG PN 10/16 sièges PTFE

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information vanne à papillon double excentration LUG PN 10/16 sièges PTFE

Caractéristiques :

  • Col long pour calorifuge
  • Motorisable ( platine ISO 5211 avec montage direct )
  • Oreilles taraudées (Lug)
  • Montage entre brides PN10/16
  • Axe traversant
  • Utilisation bidirectionnelle
  • Emissions fugitives EN 15848-1 : 2015 Classe BH et TA LUFT VDI 2440
  • Commande par levier jusqu’au DN125, avec réducteur pour le DN150
  • Corps et Papillon inox
  • Papillon inox poli
  • Sièges PTFE
  • Classe d’étanchéité VI (100% étanche)

Construction :

  • Dimensions : DN50 à DN150
  • Raccordement : Entre brides PN10/16
  • Matière : Corps inox ASTM A351 CF8M
  • Siège : PTFE
  • Corps : Inox ASTM A351 CF8M

Normalisations :

  • Fabricant certifié ISO 9001:2015
  • Conception suivant les normes API 609 et EN 593
  • DIRECTIVE 2014/68/UE : CE N° 0038 ou 0094
    Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Tests d’étanchéité suivant la norme ISO 5208
  • Raccordement entre brides suivant la norme EN 1092-1 PN10/16
  • Platine suivant la norme ISO 5211
  • Ecartement suivant les normes :
    o ISO 5752 courte série 20
    o EN 558 série 20 (NF 29305)
    o BS 5155 série 4
    o API 609 Table 1
  • ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 ( marquage en option ) suivant directive 2014/34/UE
  • Emissions fugitives suivant la norme EN 15848-1 : 2015 Class B-H et TA LUFT VDI 2440
  • Sureté de fonctionnement de niveau SIL2 suivant la norme IEC/EN 61508, SIL 3 possible suivant l’architecture de l’installation
  • Matériaux suivant la norme NACE MR 01-75 sur demande
  • Robinet conforme au règlement CE 1935/2004 sur demande

Caractéristiques techniques vanne à papillon double excentration LUG PN 10/16 sièges PTFE

Data sheet

Reference
1119IIOTPN16050
Corps
Inox ASTM A351 CF8M
Obturateur
Inox ASTM A351 CF8M
Siège
PTFE
Type de raccordement
Entre brides PN10-16
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
-50°C
Température maximum
220°C
Fluide admissible
Chimie, chimie fine, pharmacie, agroalimentaire, cosmétique et froid industriel
Normes et certifications
API quality ATEX CE 1935/2004 Directive 2014/68/UE ISO 5208 ISO 5752 série 20 ISO 9001 : 2015 NACE MR 01-75 Émissions fugitives ISO 15848-1 : 2003 classe A
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT 1119L

Fiche technique vanne à papillon double excentration LUG PN 10/16 sièges PTFE

Download (2.38MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit vanne à papillon double excentration LUG PN 10/16 sièges PTFE

Voici la liste des références et poids correspondants aux options séléctionnées.
1119IIOTPN16050 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 50
Diamètre DN DN 50
Poids emballé 7kg
1022.42 € tax excl.
Consulter
1119IIOTPN16065 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 65
Diamètre DN DN 65
Poids emballé 8kg
1269.84 € tax excl.
Consulter
1119IIOTPN16080 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 80
Diamètre DN DN 80
Poids emballé 10kg
1463.57 € tax excl.
Consulter
1119IIOTPN16100 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 100
Diamètre DN DN 100
Poids emballé 15,2kg
1756.53 € tax excl.
Consulter
1119IIOTPN16125 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 125
Diamètre DN DN 125
Poids emballé 17,2kg
2223.36 € tax excl.
Consulter
1119IIOTPN16150 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 150
Diamètre DN DN 150
Poids emballé 24kg
2457.94 € tax excl.
Consulter
Référence - Désignation Diamètre DN Poids emballé Prix
1119IIOTPN16050 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 50 DN 50 7kg 1022.42 € tax excl.
1119IIOTPN16065 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 65 DN 65 8kg 1269.84 € tax excl.
1119IIOTPN16080 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 80 DN 80 10kg 1463.57 € tax excl.
1119IIOTPN16100 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 100 DN 100 15,2kg 1756.53 € tax excl.
1119IIOTPN16125 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 125 DN 125 17,2kg 2223.36 € tax excl.
1119IIOTPN16150 - vanne à papillon double excentration LUG PN 10/16 sièges PTFE - DN 150 DN 150 24kg 2457.94 € tax excl.
