vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE dn 200 entre brides pn16

Robinets papillon à double ou triple excentration
vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE
search
  • vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE
  • Nomenclature vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE
  • Dimensions dn150-200 vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE
  • Dimensions dn200 vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE
  • Dimensions dn250-300 vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE
  • Dimensions platine ISO vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE
  • Courbe de pression vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE
  • Couple de manoeuvre vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE
  • Coéfficient de debit vanne à papillon double excentration LUG PN 10 ou 16 sièges PTFE

Photos non contractuelles

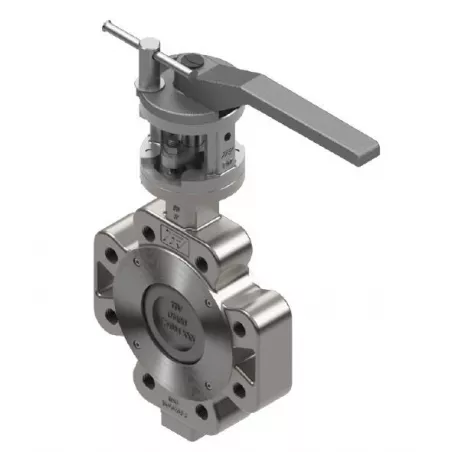

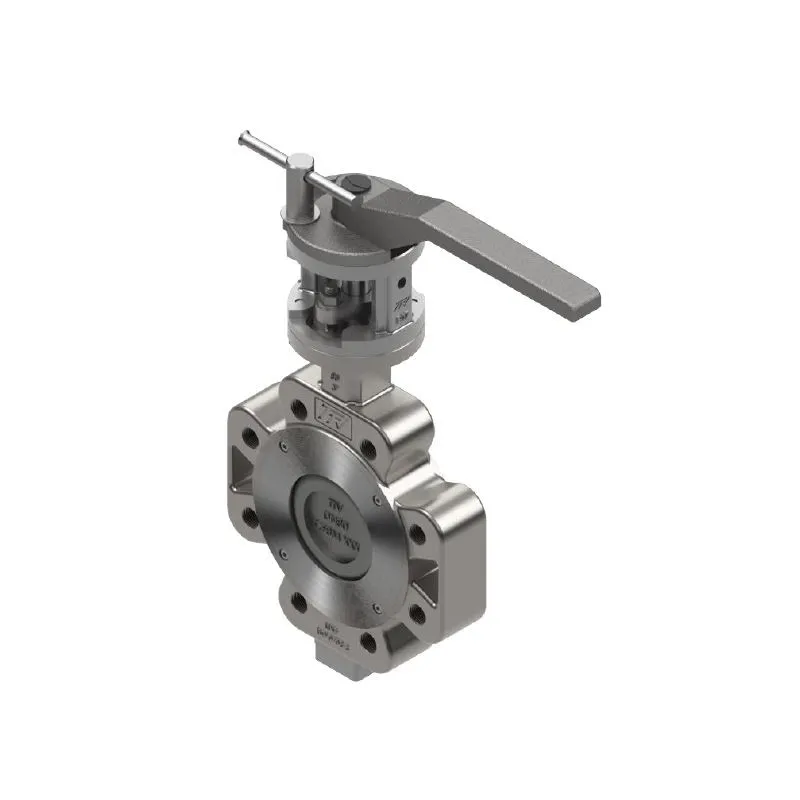

Vanne à papillon double excentration LUG sièges PTFE corps et papillon inox, Entre brides PN10 ou PN 16, Modèle à oreilles taraudées

Utilisation :

  • Chimie, chimie fine, pharmacie, agroalimentaire, cosmétique et froid industriel
  • Température mini et maxi admissible Ts : - 50°C à + 220°C
  • Pression maxi admissible Ps : 10 ou 16 Bars

Disponible en :

  • Commande par réducteur à volant du DN200 au DN300
Normes et certifications : ATEXNormes et certifications : API qualityNormes et certifications : Émissions fugitives ISO 15848-1 : 2003 classe A1
Plus de détails
dn 200 entre brides pn16
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€4,775.82 Tax included

3979.85 € tax excl.

Unité de vente : Pièce
1119IIOTPN16200
Raccordement: Entre brides PN16
Diamètre DN: DN 200
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE

Caractéristiques :

  • Col long pour calorifuge
  • Motorisable ( platine ISO 5211 avec montage direct )
  • Oreilles taraudées (Lug)
  • Montage entre brides PN10 ou PN16
  • Axe traversant
  • Utilisation bidirectionnelle
  • Emissions fugitives EN 15848-1 : 2015 Classe BH et TA LUFT VDI 2440
  • Commande par réducteur
  • Corps et Papillon inox
  • Papillon inox poli
  • Sièges PTFE
  • Classe d’étanchéité VI (100% étanche)

Construction :

  • Dimensions : DN200 à DN300
  • Raccordement : Entre brides PN10 ou PN16
  • Matière : Corps inox ASTM A351 CF8M
  • Siège : PTFE
  • Corps : Inox ASTM A351 CF8M

Normalisations :

  • Fabricant certifié ISO 9001:2015
  • Conception suivant les normes API 609 et EN 593
  • DIRECTIVE 2014/68/UE : CE N° 0038 ou 0094
    Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Tests d’étanchéité suivant la norme ISO 5208
  • Raccordement entre brides suivant la norme EN 1092-1 PN10/16
  • Platine suivant la norme ISO 5211
  • Ecartement suivant les normes :
    o ISO 5752 courte série 20
    o EN 558 série 20 (NF 29305)
    o BS 5155 série 4
    o API 609 Table 1
  • ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 ( marquage en option ) suivant directive 2014/34/UE
  • Emissions fugitives suivant la norme EN 15848-1 : 2015 Class B-H et TA LUFT VDI 2440
  • Sureté de fonctionnement de niveau SIL2 suivant la norme IEC/EN 61508, SIL 3 possible suivant l’architecture de l’installation
  • Matériaux suivant la norme NACE MR 01-75 sur demande
  • Robinet conforme au règlement CE 1935/2004 sur demande

Caractéristiques techniques vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE

Data sheet

Reference
1119IIOTPN16200
Corps
Inox ASTM A351 CF8M
Obturateur
Inox ASTM A351 CF8M
Siège
PTFE
Type de raccordement
Entre brides PN10 ou PN16
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
-50°C
Température maximum
220°C
Fluide admissible
Chimie, chimie fine, pharmacie, agroalimentaire, cosmétique et froid industriel
Normes et certifications
API quality ATEX CE 1935/2004 Directive 2014/68/UE ISO 5208 ISO 5752 série 20 ISO 9001 : 2015 NACE MR 01-75 Émissions fugitives ISO 15848-1 : 2003 classe A
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT 1119L

Fiche technique vanne à papillon double excentration LUG PN 10/16 sièges PTFE

Download (2.38MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE

Voici la liste des références et poids correspondants aux options séléctionnées.
1119IIOTPN10300 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN10 - DN 300
Raccordement Entre brides PN10
Diamètre DN DN 300
Poids emballé 74,5kg
7604.9 € tax excl.
Consulter
1119IIOTPN10250 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN10 - DN 250
Raccordement Entre brides PN10
Diamètre DN DN 250
Poids emballé 58,5kg
5616.16 € tax excl.
Consulter
1119IIOTPN10200 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN10 - DN 200
Raccordement Entre brides PN10
Diamètre DN DN 200
Poids emballé 39kg
3979.85 € tax excl.
Consulter
1119IIOTPN16300 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN16 - DN 300
Raccordement Entre brides PN16
Diamètre DN DN 300
Poids emballé 74,5kg
7604.9 € tax excl.
Consulter
1119IIOTPN16250 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN16 - DN 250
Raccordement Entre brides PN16
Diamètre DN DN 250
Poids emballé 58,5kg
5616.16 € tax excl.
Consulter
1119IIOTPN16200 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN16 - DN 200
Raccordement Entre brides PN16
Diamètre DN DN 200
Poids emballé 39kg
3979.85 € tax excl.
Consulter
Référence - Désignation Raccordement Diamètre DN Poids emballé Prix
1119IIOTPN10300 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN10 - DN 300 Entre brides PN10 DN 300 74,5kg 7604.9 € tax excl.
1119IIOTPN10250 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN10 - DN 250 Entre brides PN10 DN 250 58,5kg 5616.16 € tax excl.
1119IIOTPN10200 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN10 - DN 200 Entre brides PN10 DN 200 39kg 3979.85 € tax excl.
1119IIOTPN16300 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN16 - DN 300 Entre brides PN16 DN 300 74,5kg 7604.9 € tax excl.
1119IIOTPN16250 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN16 - DN 250 Entre brides PN16 DN 250 58,5kg 5616.16 € tax excl.
1119IIOTPN16200 - vanne à papillon double excentration LUG PN 10 ou PN 16 sièges PTFE - Entre brides PN16 - DN 200 Entre brides PN16 DN 200 39kg 3979.85 € tax excl.
