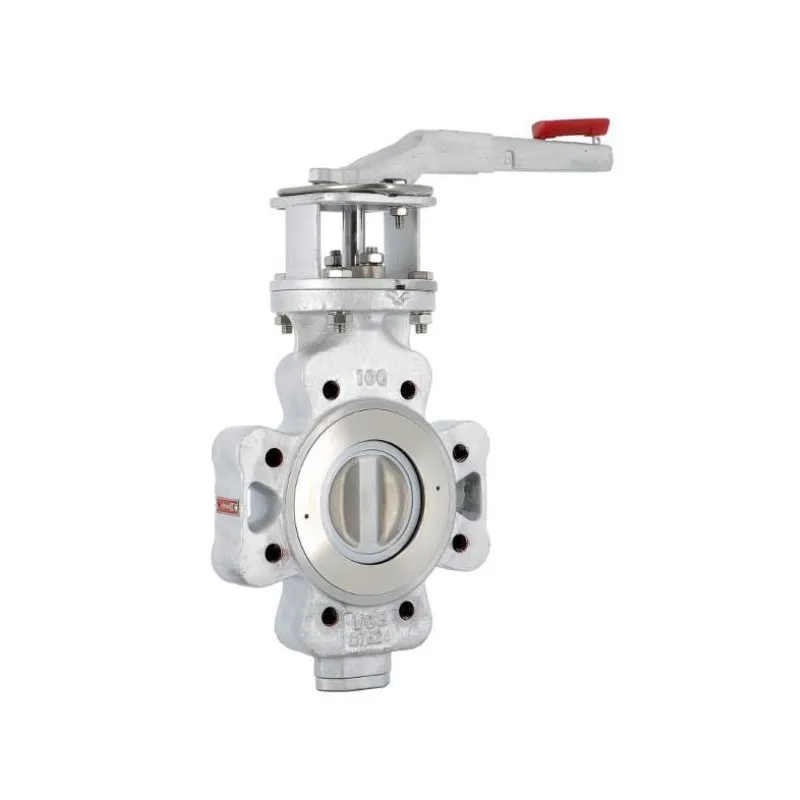

Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées dn 50 entre brides pn16
Vanne à papillon double excentration acier PN16 ou Class 150 PN20, entre brides, Modèle à oreilles taraudées
Utilisation :
- Chauffage urbain, géothermie, froid industriel, constructions navales, Pétrochimie
- Vapeur : 10 bars maxi
- Température mini et maxi admissible Ts : - 29°C à + 210°C
- Pression maxi admissible Ps : 20 bars pour modèle Class 150 PN20 et 16 bars pour modèle PN16 ( voir courbe )
- En cas de montage en bout de ligne, inverser le sens de montage préférentiel
Disponible en :
- Robinet papillon double excentration à oreilles taraudées corps acier à commande par levier du DN 50 au DN 150
- Robinet papillon double excentration à oreilles taraudées corps acier à commande par réducteur à volant du DN200 au 300
- Réducteur manuel à volant disponible du DN 50 au DN 300
dn 50
entre brides pn16
Vous êtes un particulier ?
Vous êtes professionnel ?
Connectez-vous pour connaitre votre remise.
€1,025.20
Tax included
854.33 € tax excl.
Unité de vente : Pièce
Vous êtes un particulier ?
Gagnez du temps et faites-vous livrer sur votre lieu de travail.
Vous êtes professionnel ?
Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro
FRAIS DE PORT OFFERT
À partir de 150€ TTC
Pour un panier n'excédant pas 30Kg
Certificats matières pour Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées
Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?
Voici les étapes à suivre :
1. Ajoutez le produit concerné au panier.
2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.
Référence produit actuellement sélectionnée : --
Complément d'information Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées
Caractéristiques :
- Modèle 100% étanche
- Modèle à oreilles taraudées
- Montage entre brides PN 16 ou Class 150 PN20
- Double excentration
- Utilisation bidirectionnelle avec sens de passage préférentiel ( indiqué par une flèche sur le corps )
- Sécurité feu suivant ISO 10497 : 2010
- Motorisable ( Platine ISO 5211 )
- Papillon inox CF8M
- Axe traversant
- Commande par poignée fonte 10 positions, cadenassable jusqu’au DN150
- Commande par réducteur à partir du DN200
- Peinture primaire inorganique riche en zinc, couleur grise épaisseur 10 μm
- Peinture de finition aluminium haute température, couleur argent RAL 1504 épaisseur 30 μm
- Poignée fonte EN GJS-400-15 avec peinture argent RAL 9006
Construction :
- Dimensions : DN 50 au DN 450
- Raccordement : Entre brides PN 25 ou PN16
- Matière : Acier ASTM A216 WCB
- Siège : PTFE chargé 15% graphite
- Corps : Acier ASTM A216 WCB
Normalisations :
- Fabricant certifié ISO 9001:2015
- DIRECTIVE 2014/68/UE : CE N° 0035
Catégorie de risque III module H - Conception suivant la norme API 609
- Marquage suivant la norme MSS SP-25
- Tests d’étanchéité suivant la norme ISO 5208, Taux A
- Raccordement entre brides suivant la norme EN 1092-1 PN16 ou ANSI B16-5 Class 150 (PN20)
- Platine suivant la norme ISO 5211
- Ecartement suivant la norme EN 558 série 20 ( ISO 5752 série 20 )
- Sécurité feu suivant la norme ISO 10497 : 2010
- ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 suivant directive 2014/34/UE (marquage en option)
- Sureté de fonctionnement de niveau SIL2 suivant la norme IEC/EN 61508, SIL 3 possible suivant l’architecture de l’installation
Caractéristiques techniques Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées
Data sheet
- Reference
- 1117AIOTPN16050
- Corps
- Acier A216WCB
- Obturateur
- Inox ASTM A351 CF8M
- Siège
- PTFE chargé 15% graphite
- Axe
- Inox ASTM A564 630
- Type de raccordement
- Entre brides PN16 ou CLASS 150 PN20
- Raccordement
- En fonction du modèle choisi
- Diamètre
- En fonction du modèle choisi
- Pression maximum
- 16 bar 20 bar
- Température minimum
- -29°C
- Température maximum
- 210°C
- Fluide admissible
- Contruction navale Eau chauffage Froid industriel Géothermie Industries pétrochimiques Vapeur (10B maximum)
- Normes et certifications
- ATEX ISO 5208 ISO 9001 : 2015 Sécurité feu ISO 10497
- Normalisation
- Directive 2014/68/UE
- Possibilité de certificat 3.1
- Oui
- Possibilité de marquage ATEX
- Oui
- Unité de vente
- Pièce
- Garantie fabricant
- 1 an
Télécharger la documentation
FT 1117
Fiche technique vanne à papillon double excentration acier PN16 ou Class 150 PN20
Download (2.98MB)Accessoires et équipements (vendus séparément)
Caractéristiques liées à la version du produit Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées
Voici la liste des références et poids correspondants aux options séléctionnées.1117AIOTPN16080 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides PN16 - DN 80
| Raccordement | Entre brides PN16 |
|---|---|
| Diamètre DN | DN 80 |
| Poids emballé | 7,8kg |
1117AIOTPN16200 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides PN16 - DN 200
| Raccordement | Entre brides PN16 |
|---|---|
| Diamètre DN | DN 200 |
| Poids emballé | 22kg |
1117AIOTPN16065 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides PN16 - DN 65
| Raccordement | Entre brides PN16 |
|---|---|
| Diamètre DN | DN 65 |
| Poids emballé | 5,2kg |
1117AIOTPN16150 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides PN16 - DN 150
| Raccordement | Entre brides PN16 |
|---|---|
| Diamètre DN | DN 150 |
| Poids emballé | 15,1kg |
1117AIOTPN16050 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides PN16 - DN 50
| Raccordement | Entre brides PN16 |
|---|---|
| Diamètre DN | DN 50 |
| Poids emballé | 4,6kg |
1117AIOTPN16125 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides PN16 - DN 125
| Raccordement | Entre brides PN16 |
|---|---|
| Diamètre DN | DN 125 |
| Poids emballé | 13,6kg |
1117AIOTPN16300 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides PN16 - DN 300
| Raccordement | Entre brides PN16 |
|---|---|
| Diamètre DN | DN 300 |
| Poids emballé | 48kg |
1117AIOTPN16100 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides PN16 - DN 100
| Raccordement | Entre brides PN16 |
|---|---|
| Diamètre DN | DN 100 |
| Poids emballé | 9,8kg |
1117AIOTPN16250 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides PN16 - DN 250
| Raccordement | Entre brides PN16 |
|---|---|
| Diamètre DN | DN 250 |
| Poids emballé | 32kg |
1117AIOTPN20065 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides Class 150 (PN20) - DN 65
| Raccordement | Entre brides Class 150 (PN20) |
|---|---|
| Diamètre DN | DN 65 |
| Poids emballé | 5,2kg |
1117AIOTPN20150 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides Class 150 (PN20) - DN 150
| Raccordement | Entre brides Class 150 (PN20) |
|---|---|
| Diamètre DN | DN 150 |
| Poids emballé | 15,1kg |
1117AIOTPN20050 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides Class 150 (PN20) - DN 50
| Raccordement | Entre brides Class 150 (PN20) |
|---|---|
| Diamètre DN | DN 50 |
| Poids emballé | 4,6kg |
1117AIOTPN20125 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides Class 150 (PN20) - DN 125
| Raccordement | Entre brides Class 150 (PN20) |
|---|---|
| Diamètre DN | DN 125 |
| Poids emballé | 13,6kg |
1117AIOTPN20300 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides Class 150 (PN20) - DN 300
| Raccordement | Entre brides Class 150 (PN20) |
|---|---|
| Diamètre DN | DN 300 |
| Poids emballé | 70kg |
1117AIOTPN20100 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides Class 150 (PN20) - DN 100
| Raccordement | Entre brides Class 150 (PN20) |
|---|---|
| Diamètre DN | DN 100 |
| Poids emballé | 9,8kg |
1117AIOTPN20250 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides Class 150 (PN20) - DN 250
| Raccordement | Entre brides Class 150 (PN20) |
|---|---|
| Diamètre DN | DN 250 |
| Poids emballé | 41kg |
1117AIOTPN20080 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides Class 150 (PN20) - DN 80
| Raccordement | Entre brides Class 150 (PN20) |
|---|---|
| Diamètre DN | DN 80 |
| Poids emballé | 7,8kg |
1117AIOTPN20200 - Vanne à papillon double excentration portée métal/métal corps acier papillon inox oreilles taraudées - Entre brides Class 150 (PN20) - DN 200
| Raccordement | Entre brides Class 150 (PN20) |
|---|---|
| Diamètre DN | DN 200 |
| Poids emballé | 31kg |
Vanne à papillon double excentration acier PN16 ou Class 150 PN20, entre brides, Modèle à oreilles taraudées
Utilisation :
- Chauffage urbain, géothermie, froid industriel, constructions navales, Pétrochimie
- Vapeur : 10 bars maxi
- Température mini et maxi admissible Ts : - 29°C à + 210°C
- Pression maxi admissible Ps : 20 bars pour modèle Class 150 PN20 et 16 bars pour modèle PN16 ( voir courbe )
- En cas de montage en bout de ligne, inverser le sens de montage préférentiel
Disponible en :
- Robinet papillon double excentration à oreilles taraudées corps acier à commande par levier du DN 50 au DN 150
- Robinet papillon double excentration à oreilles taraudées corps acier à commande par réducteur à volant du DN200 au 300
- Réducteur manuel à volant disponible du DN 50 au DN 300
