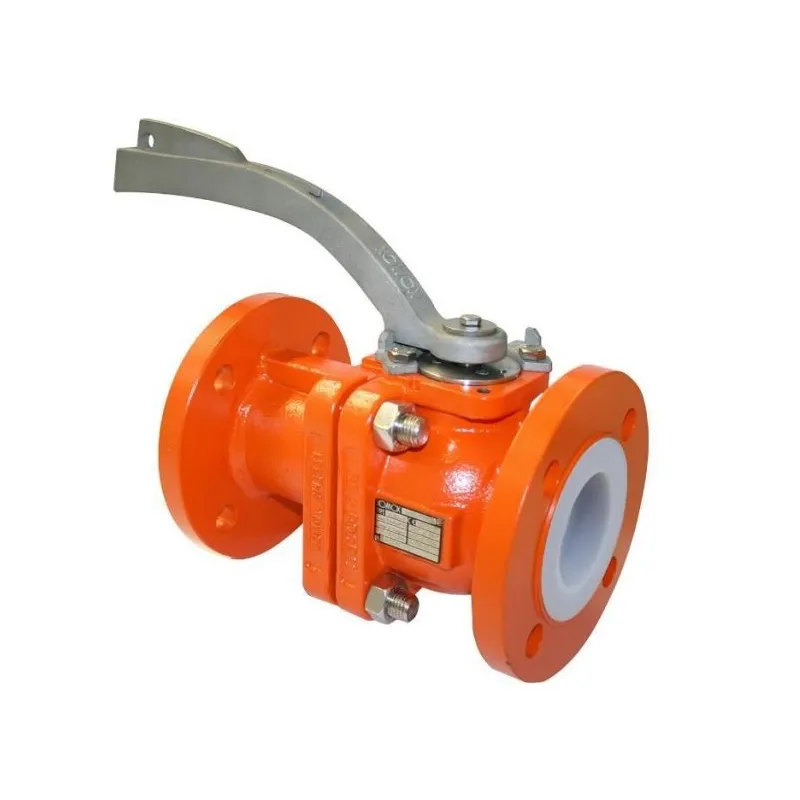

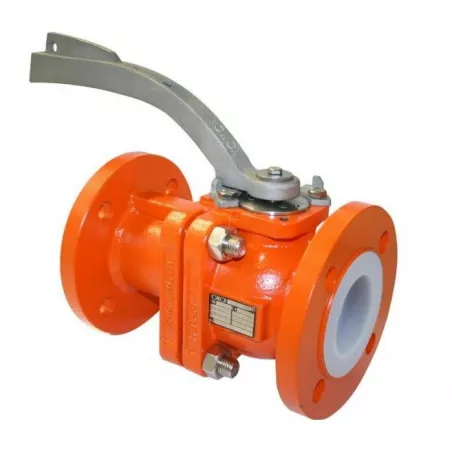

Robinet à tournant sphérique fonte XOMOX revêtu PFA 2 pièces à brides PN10 / 16

Utilisation :

Robinet à tournant sphérique fonte GS 2 pièces Split Body XOMOX revêtu PFA avec passage intégral pour le sectionnement de fluides dans les réseaux chimiques et pharmaceutiques, industries pétrochimiques, vide.
Tous les composants en contact avec le fluide sont entièrement revêtus PFA Teflon®, barrière contre la corrosion.
Faible couple de manoeuvre permettant l’usage d’actionneur de taille réduite.
Etanchéité vers l’extérieur garantie par joint « SX » innovant, réagissant avec la pression et assurant une haute protection contre les émissions fugitives, certification ISO 15848-1 :2006.
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 notamment grâce au ressort antistatique.
Robinet conforme au règlement CE 1935/2004 et FDA sur demande.
Commande par levier inox cadenassable, possible avec rehausse inox du DN15 au DN100.
Le robinet peut être commandé par un actionneur monté la platine ISO 5211.

  • Industries chimiques et pharmaceutiques, industries pétrochimiques et vide
  • Températures mini et maxi admissibles Ts : -10°C à + 204°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

  • Robinet à tournant sphérique fonte revêtu à commande par poignée PN10/16 du DN15 au DN150
Normes et certifications : ATEXType de raccordement : À brides PN10/16 (EN1092-2)
Plus de détails
dn15 ~ 1/2'' ~ ø21.30
XLB0FP0PN160015
Diamètre (en pouce): DN15 ~ 1/2'' ~ Ø21.30
PRODUIT EXCLUSIVEMENT DISPONIBLE SUR DEVIS
Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Robinet à tournant sphérique fonte XOMOX revêtu PFA

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Robinet à tournant sphérique fonte XOMOX revêtu PFA

Caractéristiques :

  • Passage intégral
  • Revêtement PFA
  • Faible couple de manoeuvre
  • Joint SX dynamique
  • Contact corps/flasque métal/métal
  • Tournant sphérique mono pièce anti-éjection
  • Motorisable ( Platine ISO 5211 )
  • Modèle 2 pièces ( Split body )
  • A brides R.F. PN10/16
  • Système antistatique
  • Emissions fugitives EN 15848-1 : 2006 et TA LUFT VDI 2440
  • Peinture Polyuréthane PUR couleur orange RAL2009 épaisseur 80-100 μm

Construction :

  • Dimensions : DN15 à DN150
  • Raccordement : A brides PN10/16 RF
  • Pression Maxi : 16 Bars
  • Matière : Corps Fonte EN-GJS-400-18-LT revêtu PFA

Normalisations :

  • Fabricant certifié ISO 9001:2015
  • DIRECTIVE 2014/68/UE : CE N° 0575
    Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Conception suivant la norme ASME B16.34
  • Tests d’étanchéité suivant la norme EN 12266-1, Taux A
  • Emissions fugitives suivant la norme EN 15848-1 : 2006 Classe BH et TA LUFT VDI 2440
  • Robinet compatible avec le règlement alimentaire CE 1935/2004 et FDA sur demande
  • Brides type B1 (R.F.) suivant la norme EN 1092-2 PN10/16
  • Platine suivant la norme ISO 5211
  • Ecartement suivant la norme EN 558 série 1 (DIN Long 3202-1 F1)
  • ATEX Groupe II Catégorie 2 G/2Dc Zone 1 & 21 Zone 2 &22 suivant la directive 2014/34/UE

Caractéristiques techniques Robinet à tournant sphérique fonte XOMOX revêtu PFA

Data sheet

Reference
XLB0FP0PN160015
Gamme
XOMOX
Corps
Corps Fonte EN-GJS-400-18-LT revêtu PFA
Siège
PTFE
Type de raccordement
À brides PN10/16 (EN1092-2)
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
-10°C
Température maximum
+204°C
Fluide admissible
Industries chimiques Industries pharmaceutiques Industries pétrochimiques
Normes et certifications
ATEX CE 1935/2004 ISO 9001 : 2015
Normalisation
Directive 2014/68/UE
Poid
En fonction du modèle choisi
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce

Télécharger la documentation

FT XLB

Fiche technique Robinet à tournant sphérique fonte XOMOX revêtu PFA

Download (742.15KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique fonte XOMOX revêtu PFA

Voici la liste des références et poids correspondants aux options séléctionnées.
XLB0FP0PN160015 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN15 ~ 1/2'' ~ Ø21.30
Diamètre (en pouce) DN15 ~ 1/2'' ~ Ø21.30
Poids emballé 4,3kg
Consulter
XLB0FP0PN160020 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN20 ~ 3/4'' ~ Ø26.90
Diamètre (en pouce) DN20 ~ 3/4'' ~ Ø26.90
Poids emballé 4,8kg
Consulter
XLB0FP0PN160025 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN25 ~ 1'' ~ Ø33.70
Diamètre (en pouce) DN25 ~ 1'' ~ Ø33.70
Poids emballé 5,9kg
Consulter
XLB0FP0PN160032 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN32 ~ 1''1/4 ~ Ø42.20
Diamètre (en pouce) DN32 ~ 1''1/4 ~ Ø42.20
Poids emballé 10,4kg
Consulter
XLB0FP0PN160040 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN40 ~ 1''1/2 ~ Ø48.30
Diamètre (en pouce) DN40 ~ 1''1/2 ~ Ø48.30
Poids emballé 11,5kg
Consulter
XLB0FP0PN160050 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN50 ~ 2'' ~ Ø60.30
Diamètre (en pouce) DN50 ~ 2'' ~ Ø60.30
Poids emballé 13,9kg
Consulter
XLB0FP0PN160065 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN65 ~ 2''1/2 ~ Ø76.10
Diamètre (en pouce) DN65 ~ 2''1/2 ~ Ø76.10
Poids emballé 19kg
Consulter
XLB0FP0PN160080 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN80 ~ 3'' ~ Ø88.90
Diamètre (en pouce) DN80 ~ 3'' ~ Ø88.90
Poids emballé 30kg
Consulter
XLB0FP0PN160100 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN100 ~ 4'' ~ Ø114.30
Diamètre (en pouce) DN100 ~ 4'' ~ Ø114.30
Poids emballé 44kg
Consulter
XLB0FP0PN160150 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN150 ~ 6'' ~ Ø168.30
Diamètre (en pouce) DN150 ~ 6'' ~ Ø168.30
Poids emballé 79kg
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé
XLB0FP0PN160015 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN15 ~ 1/2'' ~ Ø21.30 DN15 ~ 1/2'' ~ Ø21.30 4,3kg
XLB0FP0PN160020 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN20 ~ 3/4'' ~ Ø26.90 DN20 ~ 3/4'' ~ Ø26.90 4,8kg
XLB0FP0PN160025 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN25 ~ 1'' ~ Ø33.70 DN25 ~ 1'' ~ Ø33.70 5,9kg
XLB0FP0PN160032 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN32 ~ 1''1/4 ~ Ø42.20 DN32 ~ 1''1/4 ~ Ø42.20 10,4kg
XLB0FP0PN160040 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN40 ~ 1''1/2 ~ Ø48.30 DN40 ~ 1''1/2 ~ Ø48.30 11,5kg
XLB0FP0PN160050 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN50 ~ 2'' ~ Ø60.30 DN50 ~ 2'' ~ Ø60.30 13,9kg
XLB0FP0PN160065 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN65 ~ 2''1/2 ~ Ø76.10 DN65 ~ 2''1/2 ~ Ø76.10 19kg
XLB0FP0PN160080 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN80 ~ 3'' ~ Ø88.90 DN80 ~ 3'' ~ Ø88.90 30kg
XLB0FP0PN160100 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN100 ~ 4'' ~ Ø114.30 DN100 ~ 4'' ~ Ø114.30 44kg
XLB0FP0PN160150 - Robinet à tournant sphérique fonte XOMOX revêtu PFA - DN150 ~ 6'' ~ Ø168.30 DN150 ~ 6'' ~ Ø168.30 79kg
