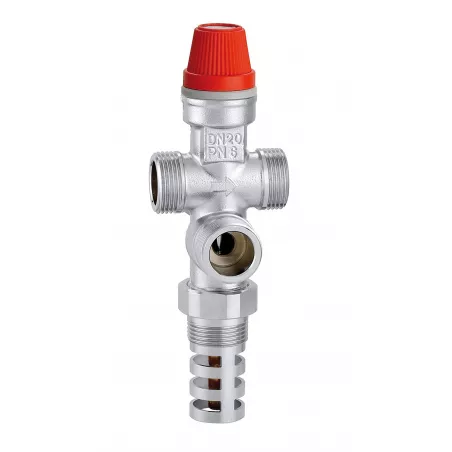

Soupapes de sûreté thermiques ST544501

Fonction :

Les soupapes de sécurité thermiques sont utilisées pour la protection des chaudières à combustible solide.
En cas de surchauffe accidentelle, le refroidissement de la chaudière est assuré par l'ouverture de la soupape qui évacue l'eau chaude.
La régulation de la température de la chaudière ne peut en aucun cas être assurée par la soupape seule.

La pose d'une soupape de sécurité chauffage reste obligatoire.
Type de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€204.86 Tax included

170.72 € tax excl.

Unité de vente : Pièce
SMDDCLM20000M20
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Soupapes de sûreté thermiques ST544501

Pour chaudières à combustibles solide non équipée de ballon ECS ni de serpentin de sécurité.
Montage direct sur le départ chauffage

Caractéristiques fonctionnelles :

La soupape ST544 est utilisée sur les chaudières non équipées d'un ballon d'eau chaude ni d'un échangeur.
Quand la température limite est atteinte, la soupape s'ouvre. Elle évacue l'eau chaude qu'elle remplace dans le même temps par une quantité équivalente d'eau froide.

  • Température de déclenchement : 100°C (+0°C -5°C)
  • Température maxi de fonctionnement : 110°C
  • Température ambiante : 6°C mini
  • Pressions maxi (arrivée EF et circuit chauffage) : 6 bars
  • Débit de décharge sous Dp de 1 bar : 1600 l/h
  • Longueur du capillaire : 1300 mm

Construction :

  • Corps laiton matricé, chromé
  • Ressort inox
  • Joints éthylène-propylène
  • Raccords 3/4" mâle

Caractéristiques techniques Soupapes de sûreté thermiques ST544501

Data sheet

Reference
SMDDCLM20000M20
Matière
Laiton chromé
Joint
EPDM
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Pression maximum
6 bar
Température maximum
120°C
Température de début d'ouverture
100°C
Fluide admissible
Eau
Capacité d'évacuation
Dp de 1bar : 1800l/h
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8016615315400

Télécharger la documentation

FT ST544501

Fiche technique soupape de sécurité thermique ST544501

Download (554.88KB)
