Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 npt dn15 ~ 1/2'' ~ ø21.30

Vannes à opercule à visser ou souder
Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12
search
  • Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12
  • Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12
  • Nomenclature Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12
  • dimension Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12
  • Pression / Temperature Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12

Photos non contractuelles

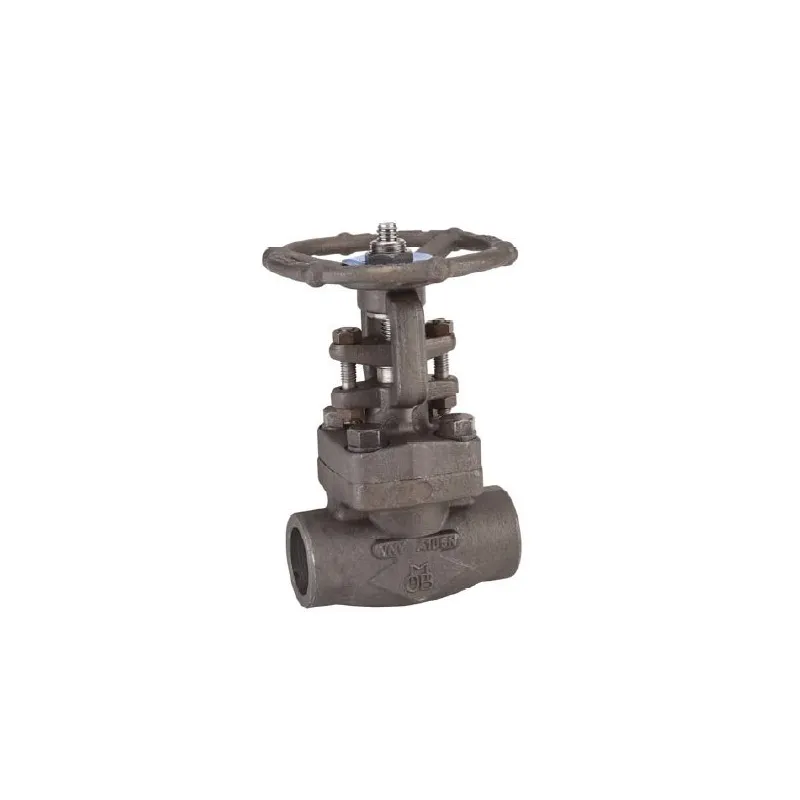

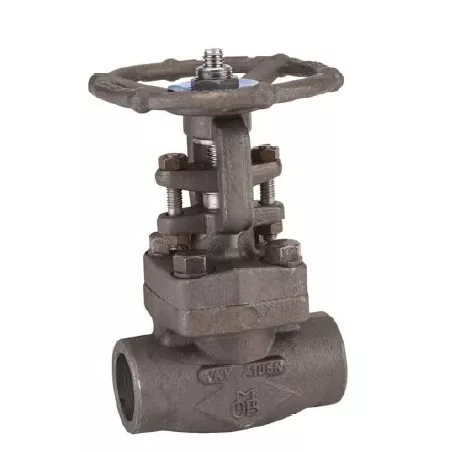

Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 Femelle - Femelle NPT ou à souder SW

Utilisation :

  • Industries pétrolières, vapeur, haute pression
  • Température mini et maxi admissible Ts : - 46°C à + 425°C
  • Pression maxi admissible Ps : 255 bars ( voir courbe )

Disponible en :

  • Robinet vanne à opercule acier taraudé NPT DN 15 au 50 ( NPS 1/2“ à 2“ )
  • Robinet vanne à opercule acier à souder SW DN 15 au 50 ( NPS 1/2“ à 2“ )
Normes et certifications : CENormes et certifications : ISO 9001Normes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : TUV ISO 9001Fluide admissible : Vapeur1
Plus de détails
npt dn15 ~ 1/2'' ~ ø21.30
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€124.92 Tax included

104.1 € tax excl.

Unité de vente : Pièce
12000F000NFF015
Diamètre (en pouce): DN15 ~ 1/2'' ~ Ø21.30
Raccordement: NPT
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité.

Référence produit actuellement sélectionnée : --

Complément d'information Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12

Caractéristiques :

  • Passage Standard
  • Tige montante non tournante (OS&Y)
  • Chapeau boulonné
  • Presse étoupe boulonné
  • Acier forgé ASTM A350LF2
  • 1/2 stellite ( Trim 12 )
  • Class 1500

Construction :

  • Dimensions : DN 10 à 50 (NPS 1/2" à 2")
  • Raccordement : Femelle - Femelle NPT ou à souder SW
  • Matière : Acier forgé A350LF2
  • Siège : ASTM A479 S31600/S31603 + Stellite GR.6’
  • Opercule : ASTM A182 316/316L
  • Corps : Acier ASTM A350LF2

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0036 Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Conception suivant la norme ISO 15761 et API 602 8° édition
  • Robinets vannes conformes à la norme API 6D
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Robinets vannes agréés par les principales compagnies pétrolières ( Certificats sur demande )
  • ATEX Groupe II Catégorie 2 GD T3 Zone 1 & 21 Zone 2 &22 (marquage en option) suivant directive 2014/34/EU
  • Taraudage femelle NPT suivant la norme ANSI B1.20.1
  • Embouts à souder SW suivant norme ISO 15761

Caractéristiques techniques Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12

Data sheet

Reference
12000F000NFF015
Corps
Acier ASTM A350LF2
Siège
ASTM A479 S31600/S31603 + Stellite GR.6’
Chapeau
Acier ASTM A350LF2
Joint
Inox 316 + graphite spiralé
Type de raccordement
En fonction du modèle choisi
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression maximum
255 bar
Température minimum
-46°
Température maximum
+425°C
Fluide admissible
Industries pétrochimiques Vapeur
Normes et certifications
ATEX CE ISO 9001 TUV ISO 9001 TUV PED 97/23/CE Test d'étanchéité API 598
Normalisation
Directive 97/23/CE
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger la documentation

FT 121

Fiche technique vanne à opercule forgé à souder class1500 trim12 Socket Welding SW

Download (684.55KB)

FT 120

Fiche technique vanne à opercule forgé class1500 trim12 femelle femelle NPT

Download (666.3KB)

Caractéristiques liées à la version du produit Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12

Voici la liste des références et poids correspondants aux options séléctionnées.
12100F0000SW015 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN15 ~ 1/2'' ~ Ø21.30 - À souder SW
Diamètre (en pouce) DN15 ~ 1/2'' ~ Ø21.30
Raccordement À souder SW
Poids emballé 2,415kg
104.1 € tax excl.
Consulter
12000F000NFF015 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN15 ~ 1/2'' ~ Ø21.30 - NPT
Diamètre (en pouce) DN15 ~ 1/2'' ~ Ø21.30
Raccordement NPT
Poids emballé 2,415kg
104.1 € tax excl.
Consulter
12000F000NFF020 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN20 ~ 3/4'' ~ Ø26.90 - NPT
Diamètre (en pouce) DN20 ~ 3/4'' ~ Ø26.90
Raccordement NPT
Poids emballé 3,99kg
118.76 € tax excl.
Consulter
12100F0000SW020 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN20 ~ 3/4'' ~ Ø26.90 - À souder SW
Diamètre (en pouce) DN20 ~ 3/4'' ~ Ø26.90
Raccordement À souder SW
Poids emballé 3,99kg
118.76 € tax excl.
Consulter
12100F0000SW025 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN25 ~ 1'' ~ Ø33.70 - À souder SW
Diamètre (en pouce) DN25 ~ 1'' ~ Ø33.70
Raccordement À souder SW
Poids emballé 5,88kg
228.77 € tax excl.
Consulter
12000F000NFF025 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN25 ~ 1'' ~ Ø33.70 - NPT
Diamètre (en pouce) DN25 ~ 1'' ~ Ø33.70
Raccordement NPT
Poids emballé 5,88kg
228.77 € tax excl.
Consulter
12100F0000SW040 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN40 ~ 1''1/2 ~ Ø48.30 - À souder SW
Diamètre (en pouce) DN40 ~ 1''1/2 ~ Ø48.30
Raccordement À souder SW
Poids emballé 10,08kg
390.13 € tax excl.
Consulter
12000F000NFF040 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN40 ~ 1''1/2 ~ Ø48.30 - NPT
Diamètre (en pouce) DN40 ~ 1''1/2 ~ Ø48.30
Raccordement NPT
Poids emballé 10,08kg
390.13 € tax excl.
Consulter
12100F0000SW050 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN50 ~ 2'' ~ Ø60.30 - À souder SW
Diamètre (en pouce) DN50 ~ 2'' ~ Ø60.30
Raccordement À souder SW
Poids emballé 18,06kg
709.77 € tax excl.
Consulter
12000F000NFF050 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN50 ~ 2'' ~ Ø60.30 - NPT
Diamètre (en pouce) DN50 ~ 2'' ~ Ø60.30
Raccordement NPT
Poids emballé 18,06kg
709.77 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Raccordement Poids emballé Prix
12100F0000SW015 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN15 ~ 1/2'' ~ Ø21.30 - À souder SW DN15 ~ 1/2'' ~ Ø21.30 À souder SW 2,415kg 104.1 € tax excl.
12000F000NFF015 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN15 ~ 1/2'' ~ Ø21.30 - NPT DN15 ~ 1/2'' ~ Ø21.30 NPT 2,415kg 104.1 € tax excl.
12000F000NFF020 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN20 ~ 3/4'' ~ Ø26.90 - NPT DN20 ~ 3/4'' ~ Ø26.90 NPT 3,99kg 118.76 € tax excl.
12100F0000SW020 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN20 ~ 3/4'' ~ Ø26.90 - À souder SW DN20 ~ 3/4'' ~ Ø26.90 À souder SW 3,99kg 118.76 € tax excl.
12100F0000SW025 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN25 ~ 1'' ~ Ø33.70 - À souder SW DN25 ~ 1'' ~ Ø33.70 À souder SW 5,88kg 228.77 € tax excl.
12000F000NFF025 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN25 ~ 1'' ~ Ø33.70 - NPT DN25 ~ 1'' ~ Ø33.70 NPT 5,88kg 228.77 € tax excl.
12100F0000SW040 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN40 ~ 1''1/2 ~ Ø48.30 - À souder SW DN40 ~ 1''1/2 ~ Ø48.30 À souder SW 10,08kg 390.13 € tax excl.
12000F000NFF040 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN40 ~ 1''1/2 ~ Ø48.30 - NPT DN40 ~ 1''1/2 ~ Ø48.30 NPT 10,08kg 390.13 € tax excl.
12100F0000SW050 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN50 ~ 2'' ~ Ø60.30 - À souder SW DN50 ~ 2'' ~ Ø60.30 À souder SW 18,06kg 709.77 € tax excl.
12000F000NFF050 - Vanne à opercule acier A350LF2 forgé Chapeau Boulonné class 1500 trim 12 - DN50 ~ 2'' ~ Ø60.30 - NPT DN50 ~ 2'' ~ Ø60.30 NPT 18,06kg 709.77 € tax excl.
