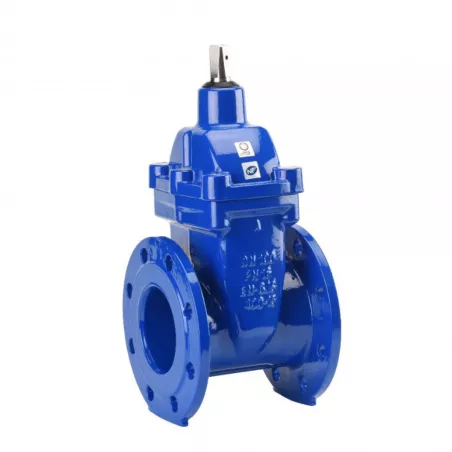

Vanne à opercule caoutchouc NF dn40 ~ 1''1/2 ~ ø48.30 à brides pn16 sens horaire (fsh)

Name: Vanne à opercule caoutchouc NF dn40 ~ 1''1/2 ~ ø48.30 à brides pn16 sens horaire (fsh)
Brand: THERSANE
SKU: 18600F00PN16040
Price: 136.69 EUR
Availability: InStock

Vannes à opercule caoutchouc

Photos non contractuelles

Vanne à opercule caoutchouc NF PN10-16 F4 FSH - FAH Tige non montante, à brides

Utilisation :

Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation, eau potable
Température mini et maxi admissible Ts : - 20°C à + 70°C
Pression maxi admissible Ps : 16 bars

Disponible en :

Vanne à opercule NF, modèle court (F4), corps fonte à brides R.F. PN10/16 axe nu, Fermeture Sens Horaire DN 40 au DN 300
Vanne à opercule NF, modèle court (F4), corps fonte à brides R.F. PN10/16 axe nu, Fermeture sens Antihoraire DN 40 au DN 300

Plus de détails

Normes et certifications : Certification ACS

Type de raccordement : À brides PN10/16 (EN1092-2)

dn40 ~ 1''1/2 ~ ø48.30 à brides pn16 sens horaire (fsh)

Are you an individual?

Are you a professional?

€136.69 Tax included

113.91 € tax excl.

Unité de vente : Pièce

Reference : 18600F00PN16040

Fermeture: Sens Horaire (FSH)

Sens Horaire (FSH)
Sens Antihoraire (FAH)

Diamètre (en pouce): DN40 ~ 1''1/2 ~ Ø48.30

Raccordement: à Brides PN16

à Brides PN16

Quantity

Consulter les produits disponibles sous forme de liste

Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Your PRO THERSANE access

Ranges / Conditions / Benefits

View benefits

FREE SHIPPING

From €150 incl. VAT

For a cart not exceeding 30Kg

NEED HELP?

(+33) 04 28 54 00 69

Certificates materials pour Vanne à opercule caoutchouc NF

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Vanne à opercule caoutchouc NF

Caractéristiques :

Passage total et intégral
Tige non montante inox avec filetage forgé
Fermeture sens horaire ou antihoraire
Patins de glissement ( facilitant le coulissement de l’opercule )
Opercule fonte entièrement revêtu EPDM
Absence de zones de rétention
Talon de positionnement
Joint de chapeau pleins trous en EPDM
Protection de vis de chapeau
Etanchéité par triple joints toriques EPDM
Boite à joint démontage sous pression
Revêtement anticorrosion époxy couleur RAL 5005 épaisseur 250 µm certifié GSK
Pare poussière sur la tige
A brides R.F. PN10/16

Construction :

Dimensions : DN 40 au DN 300
Raccordement : A brides RF PN10/16
Matière : Corps Fonte Ductile EN GJS-400-15
Opercule : Fonte EN GJS-400-15 + EPDM
Corps : Fonte EN GJS-400-15

Normalisations :

Fabrication suivant la norme ISO 9001 : 2008
Conception suivant les normes EN 1171 : 2007, EN 1074-1 : 2002 et EN 1074-2 : 2002
Titulaire de la marque NF 197 révision 4
Marquage suivant la norme EN 19 : 2005
Tests d’étanchéité selon la norme EN 12266-1, Taux A
DIRECTIVE 97/23/CE : CE N° 1463 Catégorie de risque III module H
Certificat 3.1 sur demande
Ecartement suivant la norme EN 558 série 14 ( DIN 3202 F4 )
Brides R.F. suivant la norme EN 1092-2 PN10/16
Revêtement poudre époxy certifié GSK
Certification de l’institut national d’hygiène Polonais PZH
Attestation de conformité sanitaire A.C.S. N° 16 ACC LY 258

Caractéristiques techniques Vanne à opercule caoutchouc NF

Data sheet

Reference: 18600F00PN16040
Corps: Fonte EN GJS-400-15
Chapeau: Fonte EN-GJS-400-15
Joint: EPDM
Type de raccordement: À brides PN10/16 (EN1092-2)
Raccordement: En fonction du modèle choisi
Diamètre: En fonction du modèle choisi
Pression maximum: 16 bar
Température minimum: -20°C
Température maximum: 70°C
Fluide admissible: Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation, eau potable
Normes et certifications: Certification ACS ISO 9001 NF Tests d’étanchéité EN 12266-1, Classe A
Normalisation: Directive 97/23/CE
Possibilité de certificat 3.1: Oui
Unité de vente: Pièce
Garantie fabricant: 1 an

Download documentation

fiche technique 186-187

Download (412.1KB)

Accessoires et équipements (vendus séparément)

Quick view

Kit boulonnerie (vis + écrou) acier zingué 8-8 pour vanne à brides EN1092-1

From €6.08

Caractéristiques liées à la version du produit Vanne à opercule caoutchouc NF

Voici la liste des références et poids correspondants aux options séléctionnées.

18600F00PN16050 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN50 ~ 2'' ~ Ø60.30 - à Brides PN16

Fermeture	Sens Horaire (FSH)
Diamètre (en pouce)	DN50 ~ 2'' ~ Ø60.30
Raccordement	à Brides PN16
Packed weight	10,5kg

132.11 € tax excl.

Référence - Désignation	Fermeture	Diamètre (en pouce)	Raccordement	Packed weight	Prix
18600F00PN16050 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN50 ~ 2'' ~ Ø60.30 - à Brides PN16	Sens Horaire (FSH)	DN50 ~ 2'' ~ Ø60.30	à Brides PN16	10,5kg	132.11 € tax excl.
18600F00PN16200 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN200 ~ 8'' ~ Ø219.10 - à Brides PN16	Sens Horaire (FSH)	DN200 ~ 8'' ~ Ø219.10	à Brides PN16	65,1kg	703.79 € tax excl.
18600F00PN16065 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN65 ~ 2''1/2 ~ Ø76.10 - à Brides PN16	Sens Horaire (FSH)	DN65 ~ 2''1/2 ~ Ø76.10	à Brides PN16	14,7kg	157.63 € tax excl.
18600F00PN16250 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN250 ~ 10'' ~ Ø273.10 - à Brides PN16	Sens Horaire (FSH)	DN250 ~ 10'' ~ Ø273.10	à Brides PN16	98,7kg	1121.61 € tax excl.
18600F00PN16080 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN80 ~ 3'' ~ Ø88.90 - à Brides PN16	Sens Horaire (FSH)	DN80 ~ 3'' ~ Ø88.90	à Brides PN16	15,75kg	190.87 € tax excl.
18600F00PN16100 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN100 ~ 4'' ~ Ø114.30 - à Brides PN16	Sens Horaire (FSH)	DN100 ~ 4'' ~ Ø114.30	à Brides PN16	22,05kg	249.8 € tax excl.
18600F00PN10200 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN200 ~ 8'' ~ Ø219.10 - à Brides PN10	Sens Horaire (FSH)	DN200 ~ 8'' ~ Ø219.10	à Brides PN10	65,1kg	703.79 € tax excl.
18600F00PN16300 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN300 ~ 12'' ~ Ø323.90 - à Brides PN16	Sens Horaire (FSH)	DN300 ~ 12'' ~ Ø323.90	à Brides PN16	128,1kg	1447.26 € tax excl.
18600F00PN16125 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN125 ~ 5'' ~ Ø139.70 - à Brides PN16	Sens Horaire (FSH)	DN125 ~ 5'' ~ Ø139.70	à Brides PN16	32,55kg	318.66 € tax excl.
18600F00PN10250 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN250 ~ 10'' ~ Ø273.10 - à Brides PN10	Sens Horaire (FSH)	DN250 ~ 10'' ~ Ø273.10	à Brides PN10	98,7kg	1121.61 € tax excl.
18600F00PN10300 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN300 ~ 12'' ~ Ø323.90 - à Brides PN10	Sens Horaire (FSH)	DN300 ~ 12'' ~ Ø323.90	à Brides PN10	128,1kg	1505.6 € tax excl.
18600F00PN16150 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN150 ~ 6'' ~ Ø168.30 - à Brides PN16	Sens Horaire (FSH)	DN150 ~ 6'' ~ Ø168.30	à Brides PN16	43,05kg	429.55 € tax excl.
18600F00PN16040 - Vanne à opercule caoutchouc NF - Sens Horaire (FSH) - DN40 ~ 1''1/2 ~ Ø48.30 - à Brides PN16	Sens Horaire (FSH)	DN40 ~ 1''1/2 ~ Ø48.30	à Brides PN16	9,45kg	113.91 € tax excl.
18700F00PN10300 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN300 ~ 12'' ~ Ø323.90 - à Brides PN10	Sens Antihoraire (FAH)	DN300 ~ 12'' ~ Ø323.90	à Brides PN10	128,1kg	1447.26 € tax excl.
18700F00PN16065 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN65 ~ 2''1/2 ~ Ø76.10 - à Brides PN16	Sens Antihoraire (FAH)	DN65 ~ 2''1/2 ~ Ø76.10	à Brides PN16	14,7kg	163.93 € tax excl.
18700F00PN16080 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN80 ~ 3'' ~ Ø88.90 - à Brides PN16	Sens Antihoraire (FAH)	DN80 ~ 3'' ~ Ø88.90	à Brides PN16	15,75kg	190.87 € tax excl.
18700F00PN16100 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN100 ~ 4'' ~ Ø114.30 - à Brides PN16	Sens Antihoraire (FAH)	DN100 ~ 4'' ~ Ø114.30	à Brides PN16	22,05kg	249.8 € tax excl.
18700F00PN16125 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN125 ~ 5'' ~ Ø139.70 - à Brides PN16	Sens Antihoraire (FAH)	DN125 ~ 5'' ~ Ø139.70	à Brides PN16	32,55kg	318.66 € tax excl.
18700F00PN16200 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN200 ~ 8'' ~ Ø219.10 - à Brides PN16	Sens Antihoraire (FAH)	DN200 ~ 8'' ~ Ø219.10	à Brides PN16	65,1kg	676.98 € tax excl.
18700F00PN16150 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN150 ~ 6'' ~ Ø168.30 - à Brides PN16	Sens Antihoraire (FAH)	DN150 ~ 6'' ~ Ø168.30	à Brides PN16	43,05kg	447.04 € tax excl.
18700F00PN16250 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN250 ~ 10'' ~ Ø273.10 - à Brides PN16	Sens Antihoraire (FAH)	DN250 ~ 10'' ~ Ø273.10	à Brides PN16	98,7kg	1078.45 € tax excl.
18700F00PN10200 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN200 ~ 8'' ~ Ø219.10 - à Brides PN10	Sens Antihoraire (FAH)	DN200 ~ 8'' ~ Ø219.10	à Brides PN10	65,1kg	703.79 € tax excl.
18700F00PN16300 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN300 ~ 12'' ~ Ø323.90 - à Brides PN16	Sens Antihoraire (FAH)	DN300 ~ 12'' ~ Ø323.90	à Brides PN16	128,1kg	1447.26 € tax excl.
18700F00PN16040 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN40 ~ 1''1/2 ~ Ø48.30 - à Brides PN16	Sens Antihoraire (FAH)	DN40 ~ 1''1/2 ~ Ø48.30	à Brides PN16	9,45kg	109.59 € tax excl.
18700F00PN10250 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN250 ~ 10'' ~ Ø273.10 - à Brides PN10	Sens Antihoraire (FAH)	DN250 ~ 10'' ~ Ø273.10	à Brides PN10	98,7kg	1078.45 € tax excl.
18700F00PN16050 - Vanne à opercule caoutchouc NF - Sens Antihoraire (FAH) - DN50 ~ 2'' ~ Ø60.30 - à Brides PN16	Sens Antihoraire (FAH)	DN50 ~ 2'' ~ Ø60.30	à Brides PN16	10,5kg	137.41 € tax excl.
