Vanne à sphère laiton titré CW617N à brides PN16 dn 15

Vannes à sphère fonte à brides
Vanne à sphère laiton titré CW617N à brides PN16
search
  • Vanne à sphère laiton titré CW617N à brides PN16
  • NOMENCLATURE 504
  • DIMENSIONS VANNE ( en mm ) 504
  • DIMENSIONS BRIDES ( en mm ) 504
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 504

Photos non contractuelles

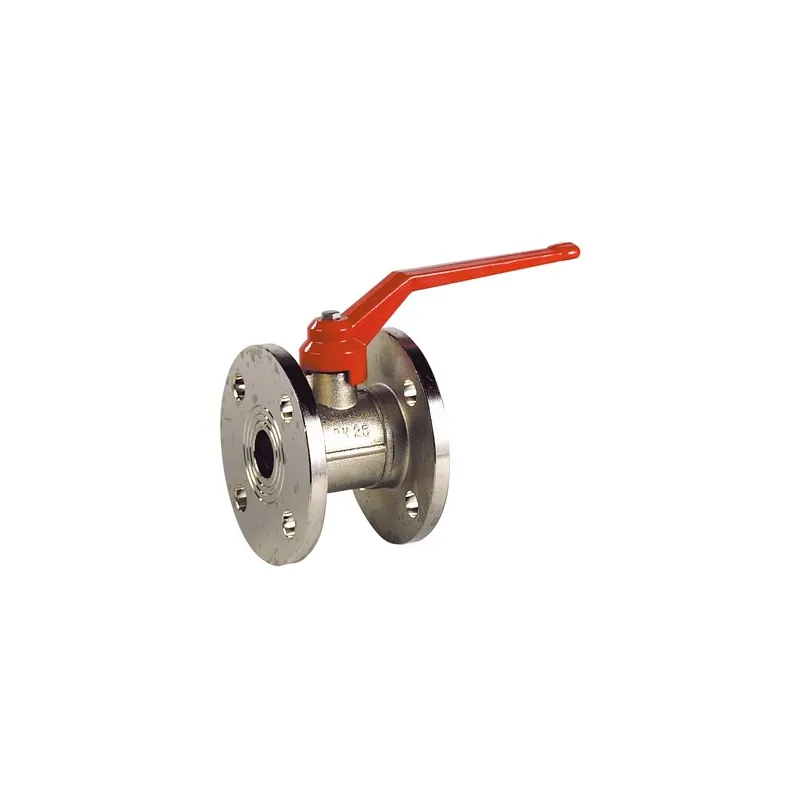

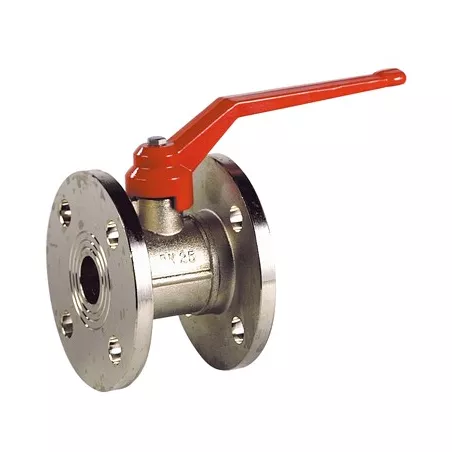

Vanne à sphère laiton titré CW617N à brides PN16 pour fluides courants compatibles

Robinet à bille en laiton branché ISO PN16 ~
Flanged brass ball valve ISO PN16

Utilisation :

  • Fluides courants compatibles
  • Température mini admissible Ts : - 10 °C
  • Température maxi admissible Ts : + 120°C
  • Pression maxi admissible Ps : 16 bars jusqu’au DN50, 15 bars en DN65, 12 bars en DN80, 9 bars en DN100 ( voir courbe sur photo )

Disponible en :

  • A brides ISO PN10/16 avec poignée aluminium rouge du DN15 au DN 100
Type de raccordement : À brides EN1092-1 PN161
Plus de détails
dn 15
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€118.64 Tax included

98.87 € tax excl.

Unité de vente : Pièce
50400N00PN16015
Brides: DN 15
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N à brides PN16

Caractéristiques techniques :

  • Bille pleine
  • Passage intégral
  • Presse étoupe PTFE
  • Poignée aluminium rouge

Construction :

  • Corps Laiton titré CW617N
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Poignée Aluminium rouge
  • Dimension : DN 15 à 100
  • Raccordement : A brides ISO PN10/16
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Brides suivant la norme EN 1092-1 PN16

Ø nominal 15 20 25 32 40 50 65 80 100
Passage 15 20 25 32 40 49 60 74 94
PS 16 16 16 16 16 16 15 12 9
PN 10/16 10/16 10/16 10/16 10/16 10/16 10/16 10/16 10/16
Écartement 65 80 85 100 110 125 140 150 170

Caractéristiques techniques Vanne à sphère laiton titré CW617N à brides PN16

Data sheet

Reference
50400N00PN16015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Presse-étoupe
PTFE
Commande
Couleur rouge
Entraxe
En fonction du modèle choisi
Type de raccordement
À brides EN1092-1 PN16
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Fluides courants compatibles
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704002224

Télécharger la documentation

Notice montage VSFL

Notice montage Vanne à brides fonte ou laiton à bride VSFL

Download (73.49KB)

FT 504

Fiche technique Vanne à sphère laiton titré CW617N à brides PN16 504

Download (722.36KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N à brides PN16

Voici la liste des références et poids correspondants aux options séléctionnées.
50400N00PN16015 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 15
Brides DN 15
Poids emballé 1,47kg
98.87 € tax excl.
Consulter
50400N00PN16020 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 20
Brides DN 20
Poids emballé 1,89kg
112.42 € tax excl.
Consulter
50400N00PN16025 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 25
Brides DN 25
Poids emballé 2,625kg
139.56 € tax excl.
Consulter
50400N00PN16032 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 32
Brides DN 32
Poids emballé 3,801kg
208.85 € tax excl.
Consulter
50400N00PN16040 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 40
Brides DN 40
Poids emballé 5,145kg
273.55 € tax excl.
Consulter
50400N00PN16050 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 50
Brides DN 50
Poids emballé 6,825kg
340.31 € tax excl.
Consulter
50400N00PN16065 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 65
Brides DN 65
Poids emballé 9,345kg
466.12 € tax excl.
Consulter
50400N00PN16080 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 80
Brides DN 80
Poids emballé 12,4425kg
642.3 € tax excl.
Consulter
50400N00PN16100 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 100
Brides DN 100
Poids emballé 16,38kg
843.6 € tax excl.
Consulter
Référence - Désignation Brides Poids emballé Prix
50400N00PN16015 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 15 DN 15 1,47kg 98.87 € tax excl.
50400N00PN16020 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 20 DN 20 1,89kg 112.42 € tax excl.
50400N00PN16025 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 25 DN 25 2,625kg 139.56 € tax excl.
50400N00PN16032 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 32 DN 32 3,801kg 208.85 € tax excl.
50400N00PN16040 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 40 DN 40 5,145kg 273.55 € tax excl.
50400N00PN16050 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 50 DN 50 6,825kg 340.31 € tax excl.
50400N00PN16065 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 65 DN 65 9,345kg 466.12 € tax excl.
50400N00PN16080 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 80 DN 80 12,4425kg 642.3 € tax excl.
50400N00PN16100 - Vanne à sphère laiton titré CW617N à brides PN16 - DN 100 DN 100 16,38kg 843.6 € tax excl.
