Vanne de puisage laiton brossé PN16 poignée acier plate 1/2" - 3/4" - 17

Vannes à sphère laiton de puisage
Vanne de puisage laiton brossé PN16
search
  • Vanne de puisage laiton brossé PN16
  • NOMENCLATURE MODELE AVEC POIGNEE ACIER PLATE 682

Photos non contractuelles

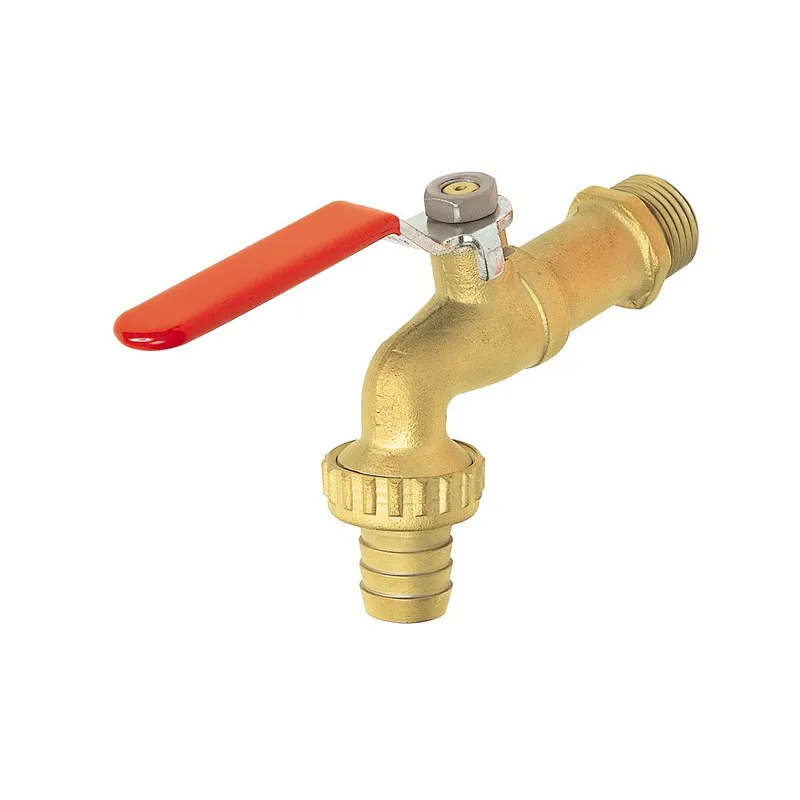

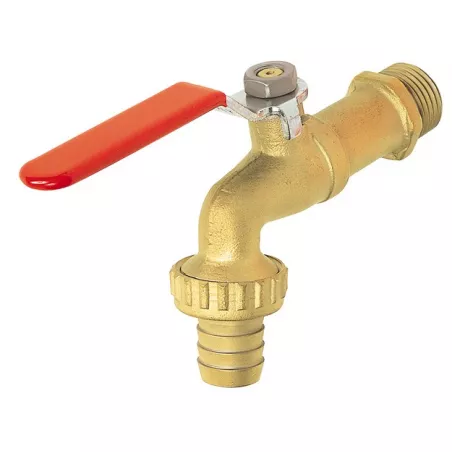

Vanne de puisage laiton brossé poignée acier plate ou manette papillon rouge certifié ACS

Robinet à boisseau sphérique de puisage ~
Bib cock ball valve

Utilisation :

  • Réseaux de distribution d’eau
  • Température mini admissible Ts : + 0°C
  • Température maxi admissible Ts :+ 60°C
  • Pression maxi admissible PN : 16 Bars

Corps laiton brossé mâle conique BSP avec tétine cannelée et poignée acier plate rouge du DN1/2" au 1"

Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
1/2" - 3/4" - 17
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€11.20 Tax included

9.33 € tax excl.

Unité de vente : Pièce
68200L000152017
Ø Nominal - Raccord au nez - tétine: 1/2" - 3/4" - 17
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne de puisage laiton brossé PN16 poignée acier plate

Caractéristiques techniques :

  • Raccord au nez
  • Bille pleine
  • Presse étoupe PTFE
  • Poignée acier plate rouge
  • Système de cadenassage référence (9810K0000000000) pour DN1/2" et DN3/4"

Construction :

  • Corps Laiton titré CW617N brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • dimension : DN 1/2" à 1"
  • Raccordements : Mâle, cannelé
  • matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 152
  • Filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2" 1/2" 3/4" 3/4" 1"
Raccord au nez 3/4" 3/4" 3/4" 1" 1"1/4
Tétine 17 15 19 22 26
PS 16 16 16 16 16

Caractéristiques techniques Vanne de puisage laiton brossé PN16 poignée acier plate

Data sheet

Reference
68200L000152017
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Joint de sphère PTFE Sphère laiton titré CW617N
Siège
PTFE
Presse-étoupe
PTFE
Commande
Couleur rouge En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
Mâle
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
0°C
Température maximum
60°C
Fluide admissible
Arrosage et irrigation Eau Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781142684

Télécharger la documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 682

Fiche technique robinet de puisage ACS laiton 4MS brosse avec poignée acier plate rouge

Download (639.89KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne de puisage laiton brossé PN16 poignée acier plate

Voici la liste des références et poids correspondants aux options séléctionnées.
68200L000152017 - Vanne de puisage laiton brossé PN16 poignée acier plate - 1/2" - 3/4" - 17
Ø Nominal - Raccord au nez - tétine 1/2" - 3/4" - 17
Poids emballé 0,22995kg
9.33 € tax excl.
Consulter
68200L000152015 - Vanne de puisage laiton brossé PN16 poignée acier plate - 1/2" - 3/4" - 15
Ø Nominal - Raccord au nez - tétine 1/2" - 3/4" - 15
Poids emballé 0,2121kg
9.33 € tax excl.
Consulter
68200L000202019 - Vanne de puisage laiton brossé PN16 poignée acier plate - 3/4" - 3/4" - 19
Ø Nominal - Raccord au nez - tétine 3/4" - 3/4" - 19
Poids emballé 0,34965kg
14.72 € tax excl.
Consulter
68200L000202522 - Vanne de puisage laiton brossé PN16 poignée acier plate - 3/4" - 1" - 22
Ø Nominal - Raccord au nez - tétine 3/4" - 1" - 22
Poids emballé 0,3402kg
15.02 € tax excl.
Consulter
68200L000253226 - Vanne de puisage laiton brossé PN16 poignée acier plate - 1" - 1"1/4 - 26
Ø Nominal - Raccord au nez - tétine 1" - 1"1/4 - 26
Poids emballé 0,61425kg
25.97 € tax excl.
Consulter
Référence - Désignation Ø Nominal - Raccord au nez - tétine Poids emballé Prix
68200L000152017 - Vanne de puisage laiton brossé PN16 poignée acier plate - 1/2" - 3/4" - 17 1/2" - 3/4" - 17 0,22995kg 9.33 € tax excl.
68200L000152015 - Vanne de puisage laiton brossé PN16 poignée acier plate - 1/2" - 3/4" - 15 1/2" - 3/4" - 15 0,2121kg 9.33 € tax excl.
68200L000202019 - Vanne de puisage laiton brossé PN16 poignée acier plate - 3/4" - 3/4" - 19 3/4" - 3/4" - 19 0,34965kg 14.72 € tax excl.
68200L000202522 - Vanne de puisage laiton brossé PN16 poignée acier plate - 3/4" - 1" - 22 3/4" - 1" - 22 0,3402kg 15.02 € tax excl.
68200L000253226 - Vanne de puisage laiton brossé PN16 poignée acier plate - 1" - 1"1/4 - 26 1" - 1"1/4 - 26 0,61425kg 25.97 € tax excl.
