Vanne à sphère laiton titré CW617N équerre A.C.S 1/2"m - 1/2"m

Vannes à sphère laiton modèles spéciaux
Vanne à sphère laiton titré CW617N équerre A.C.S
search
  • Vanne à sphère laiton titré CW617N équerre A.C.S
  • NOMENCLATURE VSL EQUERRE 555
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR )555

Photos non contractuelles

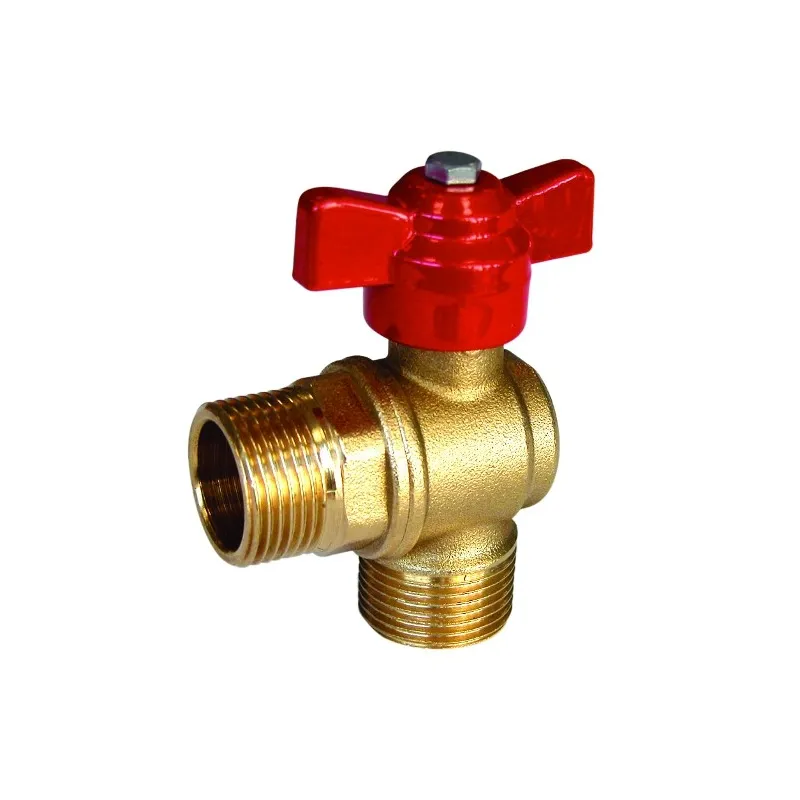

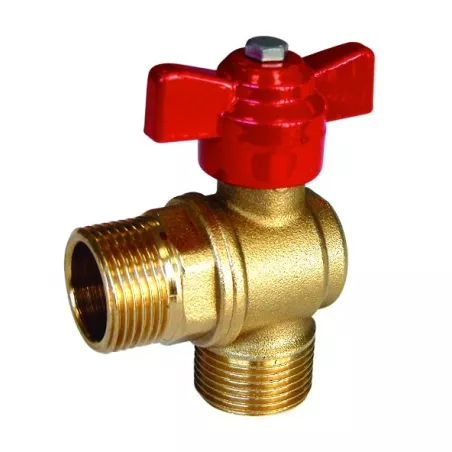

Vanne à sphère laiton titré CW617N équerre A.C.S

Robinet à boisseau sphérique laiton équerre ~ Brass square ball valve

Utilisation :

Réseaux d’adduction et de distribution d’eau
Température mini admissible Ts : - 10°C
Température maxi admissible Ts : + 120°C
Pression maxi admissible PN : 16 bars

Disponible en :

  • Mâle / Mâle équerre avec manette papillon aluminium rouge DN 1/2"-1/2“ , 3/4“-1/2“ et 3/4“-3/4“
  • Femelle / Mâle avec manette papillon aluminium rouge DN 1/2"-1/2“
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
1/2"m - 1/2"m
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€15.48 Tax included

12.9 € tax excl.

Unité de vente : Pièce
55500L000BMM015
Diamètre: 1/2"M - 1/2"M
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N équerre A.C.S

Caractéristiques techniques :

  • Modèle équerre
  • Ø Passage 15 mm
  • Bille pleine
  • Presse étoupe PTFE
  • Manette papillon aluminium

Construction :

  • Dimension : DN 1/2" à 3/4"
  • Raccordement : Mâle, Femelle BSP
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 137
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Raccord haut 1/2"M 1/2"F 3/4"M 3/4"M
Raccord bas 1/2" M 1/2" M 1/2" M 3/4" M
Passage 15 15 15 15
PS 16 16 16 16
Écartement 51 45.5 54 54

Caractéristiques techniques Vanne à sphère laiton titré CW617N équerre A.C.S

Data sheet

Reference
55500L000BMM015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau Eau chauffage Eau glacée et climatisation Eau glycolée Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704007816

Télécharger la documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 555

Fiche technique Vanne à sphère laiton titré CW617N équerre A.C.S 555

Download (525.6KB)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N équerre A.C.S

Voici la liste des références et poids correspondants aux options séléctionnées.
