Vanne à sphère laiton titré CW617N pour raccord sphéro-conique

Vannes à sphère laiton modèles spéciaux
Vanne à sphère laiton titré CW617N pour raccord sphéro-conique
search
  • Vanne à sphère laiton titré CW617N pour raccord sphéro-conique
  • NOMENCLATURE 675

Photos non contractuelles

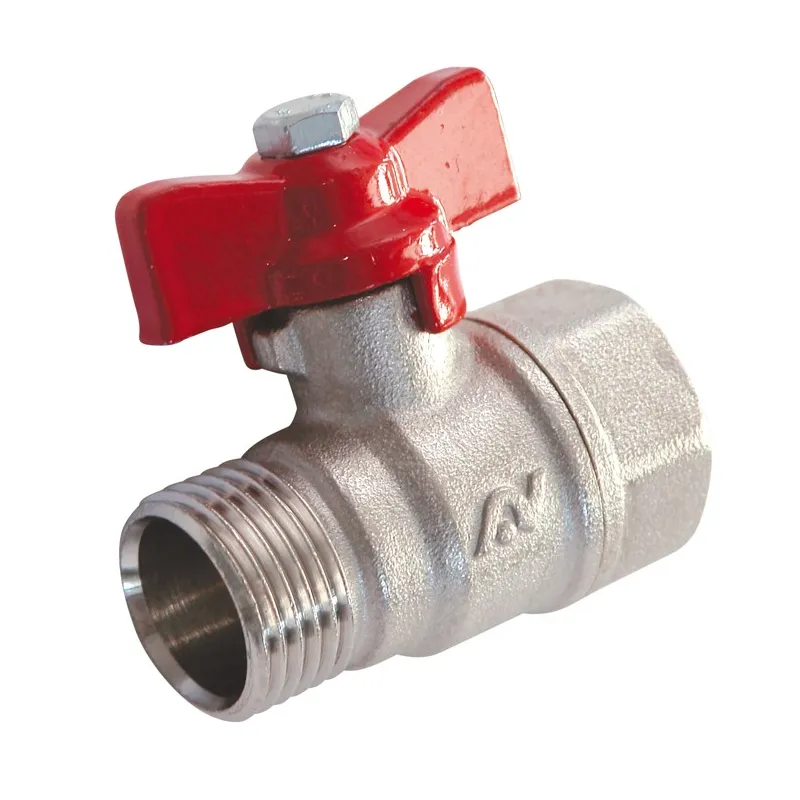

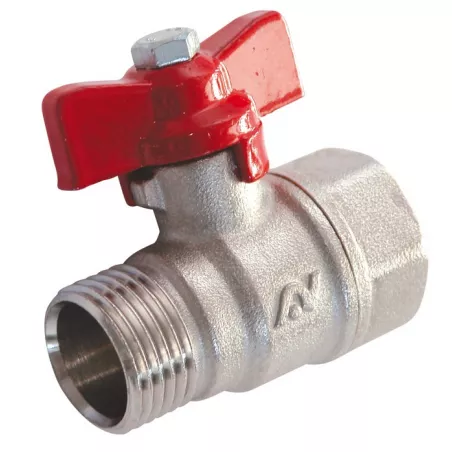

Vanne à sphère laiton titré CW617N raccordement sphéro-conique

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Pour fluides courants compatibles
Température mini admissible Ts : - 10°C
Température maxi admissible Ts : + 100°C
Pression maxi admissible PN : 25 bars

ATTENTION : Raccord sphéro-conique non fourni

Disponible en :

  • Mâle BSP cylindrique / Femelle BSP cylindrique avec manette papillon DN 1/2"
Normes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€12.32 Tax included

10.27 € tax excl.

Unité de vente : Pièce
67500N000BMF015
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N pour raccord sphéro-conique

Caractéristiques techniques :

  • Bille pleine
  • Pour raccord sphéro-conique
  • Manette papillon courte
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Manette papillon Aluminium rouge

Construction :

  • Corps Laiton titré CW617N nickelé
  • Sphère Laiton titré CW617N chromée
  • Dimension : DN 1/2"
  • Raccordement : Mâle, Femelle BSP
  • Matière : Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2"
Ø passage 12
PS 25
Écartement 48

Caractéristiques techniques Vanne à sphère laiton titré CW617N pour raccord sphéro-conique

Data sheet

Reference
67500N000BMF015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Presse-étoupe
PTFE
Commande
Couleur rouge Poignée papillon
Entraxe
48mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
1/2"
Pression de service
25B
Température minimum
-10°C
Température maximum
100°C
Fluide admissible
Eau
Normes et certifications
Cermet Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704000725

Télécharger la documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 675

Fiche technique Vanne à sphère laiton titré CW617N pour raccord sphéro-conique 675

Download (667.09KB)
