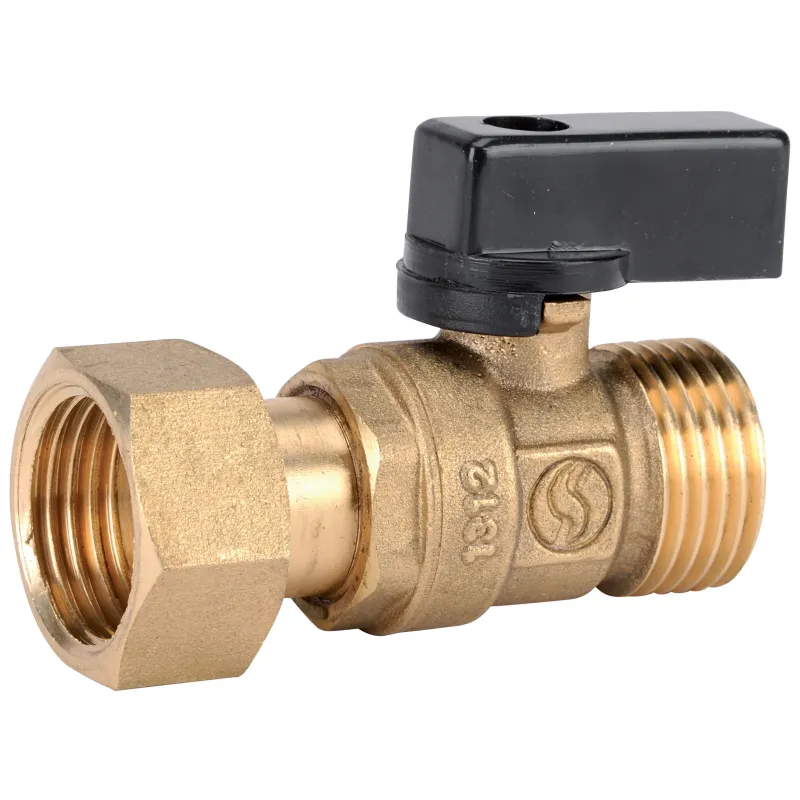

Vanne à sphère laiton titré CW617N mâle - écrou prisonnier pour collecteurs

Robinet à boisseau sphérique laiton pour collecteur ~ Brass ball valve for collector

Utilisation :

Réseaux d’adduction et de distribution d’eau
Température mini admissible Ts : - 10°C
Température maxi admissible Ts : + 120°C
Pression maxi admissible Ps : 25 bars

Disponible en :

  • Écrou prisonnier / Mâle avec manette papillon nylon noire DN 1/2"
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€10.85 Tax included

9.04 € tax excl.

Unité de vente : Pièce
63300L000BMF015
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N mâle - écrou prisonnier pour collecteurs

Caractéristiques techniques :

  • Pour collecteur
  • Respecter le sens de passage indiqué sur le corps par une flèche
  • Étanchéité par joint torique
  • Axe inéjectable
  • Bille pleine
  • Avec écrou tournant
  • Manette papillon nylon

Construction :

  • Corps Laiton titré CW617N brossé
  • Sphère Laiton
  • Dimension :DN 1/2"
  • Raccordement : Écrou prisonnier BSP, mâle
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø écrou prisonnier 1/2"
Ø Raccordement 1/2"
Ø passage 10
PS 25
Écartement 49

Caractéristiques techniques Vanne à sphère laiton titré CW617N mâle - écrou prisonnier pour collecteurs

Data sheet

Reference
63300L000BMF015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton
Siège
PTFE
Axe
Inéjectable Joint d'axe EPDM
Commande
Couleur noire Poignée papillon
Entraxe
49mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
1/2"
Pression de service
25B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Eau Eau chauffage Eau glacée et climatisation Eau glycolée Eau sanitaire et potable
Normes et certifications
Certification ACS ISO 9001 : 2008 (BSI)
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704007632

Télécharger la documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 633

Fiche technique Vanne à sphère laiton titré CW617N mâle - écrou prisonnier pour collecteurs 633

Download (884.04KB)
