Vanne à sphère laiton titré CW617N à purge mâle - mâle 1/2" (15/21) poignée plate rouge

Vannes à sphère laiton série à Purges

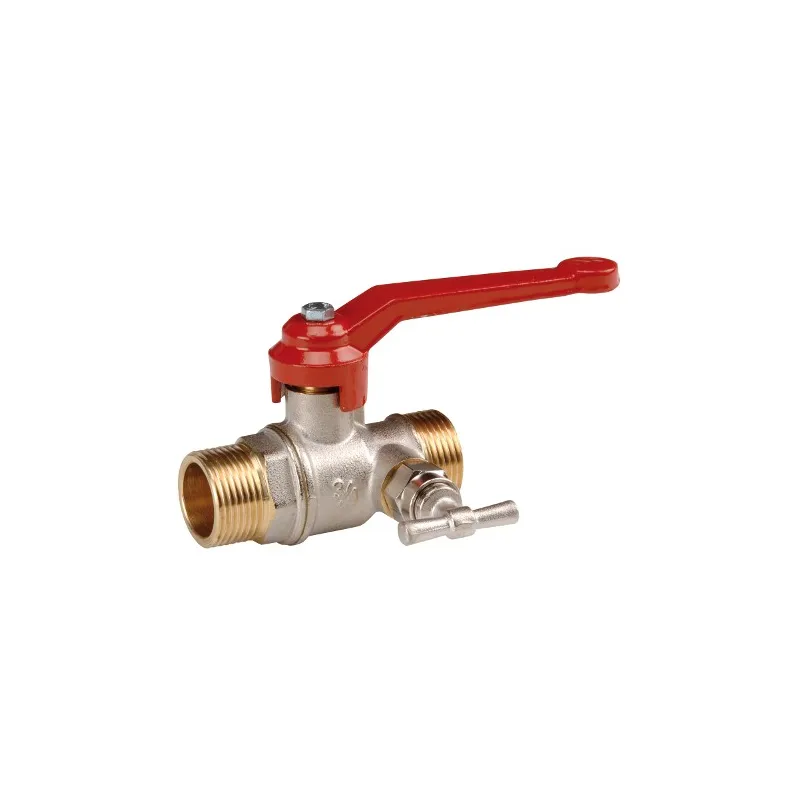

Vanne à sphère laiton titré CW617N à purge mâle - mâle poignée plate
search
  • Vanne à sphère laiton titré CW617N à purge mâle - mâle poignée plate
  • NOMENCLATURE MODELE MALE - MALE A PURGE AVEC POIGNEE ALUMINIUM
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 542 543

Photos non contractuelles

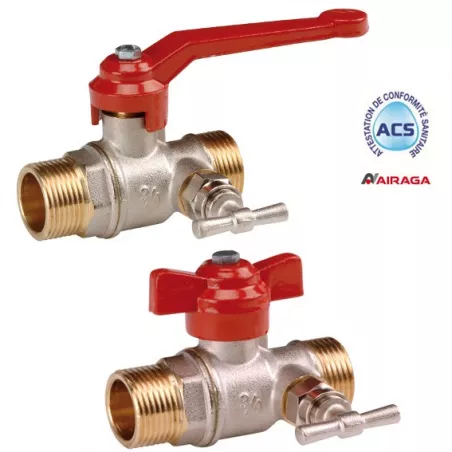

Vanne à sphère laiton titré CW617N à purge mâle - mâle certifié ACS passage réduit

Robinet à boisseau sphérique laiton à purge
~ Brass ball valve with drain

Utilisation :

Réseaux d’adduction et de distribution d’eau
Température mini admissible Ts : - 10°C
Température maxi admissible Ts : + 120°C
Pression maxi admissible Ps : 25 bars

Disponible en :

  • Mâle / Mâle à purge avec manette papillon aluminium rouge du DN 3/8" au 1"
  • Mâle / Mâle à purge avec poignée aluminium rouge du DN 3/8" au 1"
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
1/2" (15/21) poignée plate rouge
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€20.94 Tax included

17.45 € tax excl.

Unité de vente : Pièce
54300NAP0BMM015
Diamètre (en pouce): 1/2" (15/21)
Type de poignée: Poignée plate rouge
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N à purge mâle - mâle

Caractéristiques techniques :

  • Passage réduit
  • Bille pleine
  • Presse étoupe PTFE
  • Poignée aluminium ou manette papillon aluminium
  • Purges 1/8“ en DN 3/8“ et 1/4“ du DN 1/2“ au 1“

Construction :

  • Corps Laiton titré CW617N interne brossé et externe nickelé.
  • Sphère Laiton titré CW617N chromée.
  • Joints de sphère PTFE.
  • Dimensions : DN 3/8" à 1"
  • Raccordement : Mâle, Mâle BSP
  • A purge
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 137
  • Filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/8" 1/2" 3/4" 1"
Ø de passage 9 12 15 20
PS 25 25 25 25
Écartement 65 66 74 83

Fournies avec purge et bouchon 1/4", sauf modèle 3/8" : 1/8".

Caractéristiques techniques Vanne à sphère laiton titré CW617N à purge mâle - mâle

Data sheet

Reference
54300NAP0BMM015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Joint
EPDM Torique
Commande
En fonction du modèle choisi Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Pression de service
25B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Certification ACS ISO 9001 : 2008 (BSI)
Normalisation
Directive 97/23/CE
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704008172

Télécharger la documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 542

Fiche technique Vanne à sphère laiton 4MS à portée plate à purge manette M/M ACS

Download (938.37KB)

FT 543

Fiche technique vanne à sphère laiton 4MS à portée plate à purge poignée M/M ACS

Download (857.88KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N à purge mâle - mâle

Voici la liste des références et poids correspondants aux options séléctionnées.
54200NAP0BMM010 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 3/8" (12/17) - Manette papillon rouge
Diamètre (en pouce) 3/8" (12/17)
Type de poignée Manette papillon rouge
Poids emballé 0,2289kg
12.09 € tax excl.
Consulter
54300NAP0BMM010 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 3/8" (12/17) - Poignée plate rouge
Diamètre (en pouce) 3/8" (12/17)
Type de poignée Poignée plate rouge
Poids emballé 0,23625kg
11.73 € tax excl.
Consulter
54200NAP0BMM015 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 1/2" (15/21) - Manette papillon rouge
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Manette papillon rouge
Poids emballé 0,2562kg
17.45 € tax excl.
Consulter
54300NAP0BMM015 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 1/2" (15/21) - Poignée plate rouge
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Poignée plate rouge
Poids emballé 0,26145kg
17.45 € tax excl.
Consulter
54200NAP0BMM020 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 3/4" (20/27) - Manette papillon rouge
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Manette papillon rouge
Poids emballé 0,3318kg
20.22 € tax excl.
Consulter
54300NAP0BMM020 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 3/4" (20/27) - Poignée plate rouge
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Poignée plate rouge
Poids emballé 0,33285kg
20.22 € tax excl.
Consulter
54300NAP0BMM025 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 1" (26/34) - Poignée plate rouge
Diamètre (en pouce) 1" (26/34)
Type de poignée Poignée plate rouge
Poids emballé 0,5271kg
26.55 € tax excl.
Consulter
54200NAP0BMM025 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 1" (26/34) - Manette papillon rouge
Diamètre (en pouce) 1" (26/34)
Type de poignée Manette papillon rouge
Poids emballé 0,5229kg
26.55 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Type de poignée Poids emballé Prix
54200NAP0BMM015 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 1/2" (15/21) - Manette papillon rouge 1/2" (15/21) Manette papillon rouge 0,2562kg 17.45 € tax excl.
54300NAP0BMM015 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 1/2" (15/21) - Poignée plate rouge 1/2" (15/21) Poignée plate rouge 0,26145kg 17.45 € tax excl.
54200NAP0BMM020 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 3/4" (20/27) - Manette papillon rouge 3/4" (20/27) Manette papillon rouge 0,3318kg 20.22 € tax excl.
54300NAP0BMM020 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 3/4" (20/27) - Poignée plate rouge 3/4" (20/27) Poignée plate rouge 0,33285kg 20.22 € tax excl.
54300NAP0BMM025 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 1" (26/34) - Poignée plate rouge 1" (26/34) Poignée plate rouge 0,5271kg 26.55 € tax excl.
54200NAP0BMM025 - Vanne à sphère laiton titré CW617N à purge mâle - mâle - 1" (26/34) - Manette papillon rouge 1" (26/34) Manette papillon rouge 0,5229kg 26.55 € tax excl.
