Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS 1/2" (15/21) poignée plate rouge

Vannes à sphère laiton série Batiment +
Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS poignée plate rouge
search
  • Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS poignée plate rouge
  • NOMENCLATURE FEMELLE – FEMELLE A PURGE serie BATIMENT
  • COURBE PRESSION TEMPERATURE serie BATIMENT

Photos non contractuelles

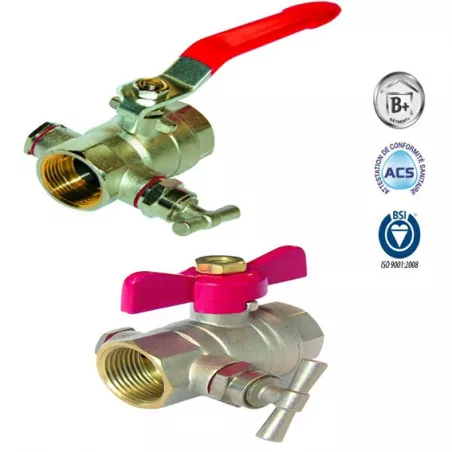

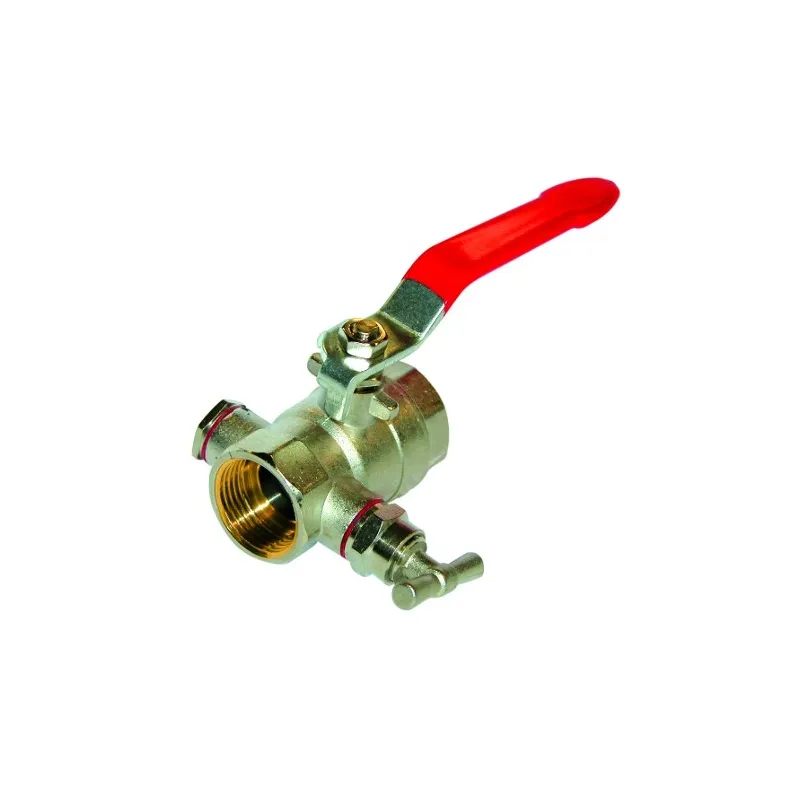

Vanne à sphère laiton titré CW617N femelle - femelle à purge
série bâtiment+ certifié ACS

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Réseaux d’adduction et de distribution d’eau
Température mini admissible Ts : - 10°C
Température maxi admissible Ts :+ 120°C
Pressions maxi admissibles Ps : 30 bars jusqu’au DN 1“ , 20 bars en 1“1/4 et 1“1/2 , 16 bars en 2“ et 10 bars au delà

Disponible en :
Femelle / Femelle avec purge 1/4“ avec poignée acier plate rouge du 1/2“ au 2“
Femelle / Femelle avec purge 1/4“ avec manette papillon rouge du 1/2“ au 1“

Normes et certifications : Certification ACSNormes et certifications : NFType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
1/2" (15/21) poignée plate rouge
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€9.71 Tax included

8.09 € tax excl.

Unité de vente : Pièce
58500NAP0BFF015
Diamètre (en pouce): 1/2" (15/21)
Type de poignée: Poignée plate rouge
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS

Caractéristiques techniques :

  • Passage intégral
  • Axe inéjectable
  • Bille pleine
  • Presse étoupe PTFE
  • Poignée acier plate ou manette papillon aluminium
  • Écrou poignée revêtu Dacromet ( protection brouillard salin )
  • Marquage corps “ 80S “ avec ACS,date de fabrication et logo
  • Numéro ACS sur la poignée
  • Poignée réversible

Construction :

  • Corps Laiton titré CW617N interne brossé et externe nickelé.
  • Sphère Laiton titré CW614N chromée.
  • Joints de sphère PTFE.
  • Presse-étoupe PTFE.
  • Axe inéjectable.
  • Poignée réversible.

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 469
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2" 3/4" 1" 1"1/4 1"1/2 2"
PS 30 30 30 20 20 16
Écartement 52.5 59.5 69.5 79.5 91 106.5

Caractéristiques techniques Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS

Data sheet

Reference
58500NAP0BFF015
Avis de l'équipe
Le plus économique
Système
Bâtiment +
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Joint de sphère PTFE Sphère laiton titré CW614N chromée
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge En fonction du modèle choisi Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi Voir tableau
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Certification ACS NF
Normalisation
Directive 97/23/CE
Équipements
Purge
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781100387

Télécharger la documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT VSL bâtiment 580-588

Fiche technique Vannes à sphère laiton bâtiment+ 580

Download (2.64MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS

Voici la liste des références et poids correspondants aux options séléctionnées.
56000NAP0BFF015 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1/2" (15/21) - Manette papillon rouge
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Manette papillon rouge
Poids emballé 0,2352kg
8.09 € tax excl.
Consulter
58500NAP0BFF015 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1/2" (15/21) - Poignée plate rouge
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Poignée plate rouge
Poids emballé 0,2583kg
8.09 € tax excl.
Consulter
56000NAP0BFF020 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 3/4" (20/27) - Manette papillon rouge
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Manette papillon rouge
Poids emballé 0,30765kg
10.4 € tax excl.
Consulter
58500NAP0BFF020 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 3/4" (20/27) - Poignée plate rouge
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Poignée plate rouge
Poids emballé 0,3444kg
10.4 € tax excl.
Consulter
58500NAP0BFF025 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1" (26/34) - Poignée plate rouge
Diamètre (en pouce) 1" (26/34)
Type de poignée Poignée plate rouge
Poids emballé 0,4725kg
15.18 € tax excl.
Consulter
56000NAP0BFF025 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1" (26/34) - Manette papillon rouge
Diamètre (en pouce) 1" (26/34)
Type de poignée Manette papillon rouge
Poids emballé 0,4473kg
15.18 € tax excl.
Consulter
58500NAP0BFF032 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1"1/4 (33/42) - Poignée plate rouge
Diamètre (en pouce) 1"1/4 (33/42)
Type de poignée Poignée plate rouge
Poids emballé 0,6825kg
22.2 € tax excl.
Consulter
58500NAP0BFF040 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1"1/2 (40/49) - Poignée plate rouge
Diamètre (en pouce) 1"1/2 (40/49)
Type de poignée Poignée plate rouge
Poids emballé 0,987kg
31.82 € tax excl.
Consulter
58500NAP0BFF050 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 2" (50/60) - Poignée plate rouge
Diamètre (en pouce) 2" (50/60)
Type de poignée Poignée plate rouge
Poids emballé 1,5435kg
49.69 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Type de poignée Poids emballé Prix
56000NAP0BFF015 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1/2" (15/21) - Manette papillon rouge 1/2" (15/21) Manette papillon rouge 0,2352kg 8.09 € tax excl.
58500NAP0BFF015 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1/2" (15/21) - Poignée plate rouge 1/2" (15/21) Poignée plate rouge 0,2583kg 8.09 € tax excl.
56000NAP0BFF020 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 3/4" (20/27) - Manette papillon rouge 3/4" (20/27) Manette papillon rouge 0,30765kg 10.4 € tax excl.
58500NAP0BFF020 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 3/4" (20/27) - Poignée plate rouge 3/4" (20/27) Poignée plate rouge 0,3444kg 10.4 € tax excl.
58500NAP0BFF025 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1" (26/34) - Poignée plate rouge 1" (26/34) Poignée plate rouge 0,4725kg 15.18 € tax excl.
56000NAP0BFF025 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1" (26/34) - Manette papillon rouge 1" (26/34) Manette papillon rouge 0,4473kg 15.18 € tax excl.
58500NAP0BFF032 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1"1/4 (33/42) - Poignée plate rouge 1"1/4 (33/42) Poignée plate rouge 0,6825kg 22.2 € tax excl.
58500NAP0BFF040 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 1"1/2 (40/49) - Poignée plate rouge 1"1/2 (40/49) Poignée plate rouge 0,987kg 31.82 € tax excl.
58500NAP0BFF050 - Vanne à sphère laiton titré CW617N femelle - femelle à purge série bâtiment+ certifié ACS - 2" (50/60) - Poignée plate rouge 2" (50/60) Poignée plate rouge 1,5435kg 49.69 € tax excl.
