Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle 1/2" (15/21)

Vannes à sphère laiton série NF et ACS
Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle
search
  • Vanne à sphère laiton titré CW617N à prolongateur
  • Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle
  • NOMENCLATURE Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle
  • COURBE PRESSION TEMPERATURE( HORS VAPEUR ) série NF et ACSVanne à sphère laiton à prolongateur

Photos non contractuelles

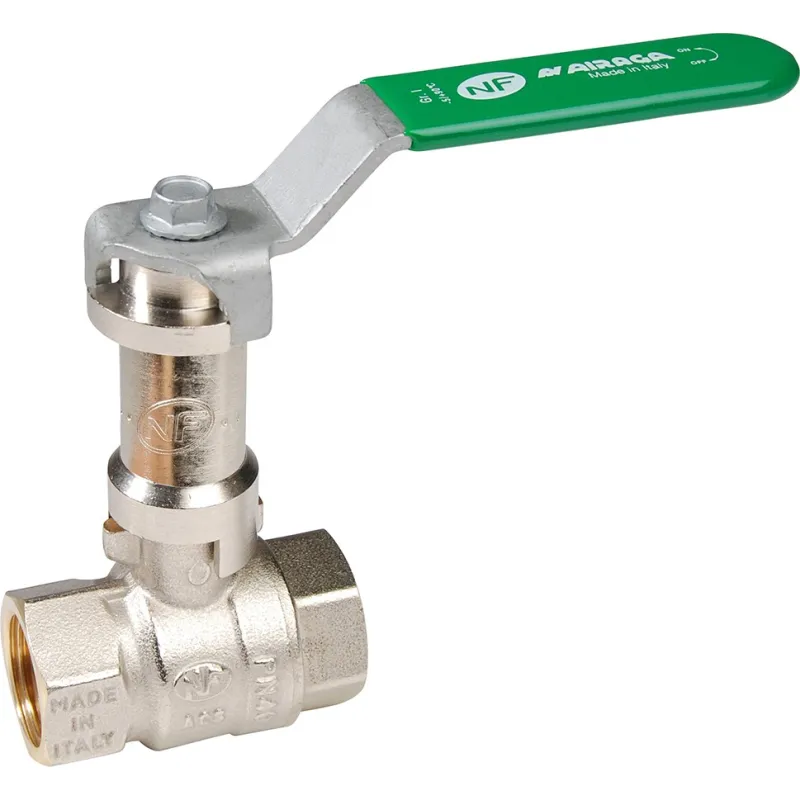

Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle certifiée NF et ACS

Robinet à boisseau sphérique laiton avec prolongateur ~
Brass ball valve with extender

Utilisation :

Arrosage, irrigation, chauffage sanitaire, eau potable, climatisation
Température mini admissible Ts : - 5°C
Température maxi admissible Ts : + 90°C ( +110°c en pointe pendant 1 heure maxi )
Pressions maxi admissibles Ps : 40 bars jusqu’au DN 3/4“ , 25 bars du 1“ au 1“1/4, 16 bars au-delà

Disponible en :

  • Poignée acier plate verte ou Manette papillon aluminium verte

Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )

Normes et certifications : Certification ACSNormes et certifications : NFNormes et certifications : CSTBATType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
1/2" (15/21)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€15.22 Tax included

12.68 € tax excl.

Unité de vente : Pièce
61000N000BFF015
Diamètre (en pouce): 1/2" (15/21)
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle

Caractéristiques techniques :

  • Fabrication suivant la norme NF079
  • Fabriquée en Italie
  • Passage intégral
  • Axe inéjectable
  • Bille pleine
  • Sphère percée ( évite la stagnation d’eau entre la sphère et le corps ) jusqu’au DN 1“1/2
  • Presse étoupe PTFE G200 + joint torique EPDM 4270
  • Poignée acier plate traitée anti-corrosion
  • Marquage corps : Made in Italy, NF, ACS, PN sur une face et Logo, DN, Date de fabrication Année/Mois, qualité laiton sur l’autre face
  • Marquage poignée : On/Off , Airaga , Made in Italy , Température mini et maxi , groupe acoustique I
  • Poignée réversible de couleur verte RAL 6029
  • Prolongateur démontable

Construction :

  • Corps Laiton titré CW617N interne brossé et externe nickelé.
  • Sphère Laiton titré CW617N chromée percée (jusqu'au DN 1" 1/2) : rétention du fluide limitée.
  • Joints de sphère PTFE.
  • Double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM.
  • Axe inéjectable.
  • Poignée et écrou anti-corrosion.
  • Poignée réversible.
  • Traçabilité poignée et corps.

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • Fabrication selon les règles de certification de la marque NF079
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 137
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Ø de passage 15 20 25 32 40 50
PS 40 40 25 25 16 16
Écartement 50.5 61 71 83.5 93 112
Hauteur (par rapport à l'axe, poignée incluse) 87 90 103 124 130 143

Caractéristiques techniques Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle

Data sheet

Reference
61000N000BFF015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Axe
Double étanchéité par joint torique FKM Inéjectable
Commande
Couleur verte En fonction du modèle choisi Poignée et écrou anti-corrosion Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
De 1"1/2 à 2" : 16B De 1" à 1"1/4 : 25B De 1/4" à 3/4" : 40B
Température minimum
-5°C
Température maximum
90°C
Température de pointe
110°C pendant 1 heure maximum
Fluide admissible
Arrosage et irrigation Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
CSTBAT Certification ACS NF
Normalisation
Directive 97/23/CE
Équipements
Prolongateur Sphère percée (évite la rétention d'eau) jusqu'au 1"1/2
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704001333

Télécharger la documentation

FT 610

Fiche technique 610 Vanne à sphère laiton titré CW617N à prolongateur

Download (698.83KB)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle

Voici la liste des références et poids correspondants aux options séléctionnées.
61000N000BFF015 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,2625kg
12.68 € tax excl.
Consulter
61000N000BFF020 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,35175kg
15.7 € tax excl.
Consulter
61000N000BFF025 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,5565kg
22.85 € tax excl.
Consulter
61000N000BFF032 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 0,945kg
37.34 € tax excl.
Consulter
61000N000BFF040 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 1,24425kg
48.17 € tax excl.
Consulter
61000N000BFF050 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 1,9215kg
76.21 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
61000N000BFF015 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 1/2" (15/21) 1/2" (15/21) 0,2625kg 12.68 € tax excl.
61000N000BFF020 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 3/4" (20/27) 3/4" (20/27) 0,35175kg 15.7 € tax excl.
61000N000BFF025 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 1" (26/34) 1" (26/34) 0,5565kg 22.85 € tax excl.
61000N000BFF032 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 1"1/4 (33/42) 1"1/4 (33/42) 0,945kg 37.34 € tax excl.
61000N000BFF040 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 1"1/2 (40/49) 1"1/2 (40/49) 1,24425kg 48.17 € tax excl.
61000N000BFF050 - Vanne à sphère laiton titré CW617N à prolongateur femelle - femelle - 2" (50/60) 2" (50/60) 1,9215kg 76.21 € tax excl.
