Vanne de zone 3 voies directionnelles 1/2"-1/2"-1/2"

Vannes directionnelles
Vannes de zone 3 voies directionnelles
search
  • Vannes de zone 3 voies directionnelles
  • Schéma vanne de zone 3 voies directionnelles

Photos non contractuelles

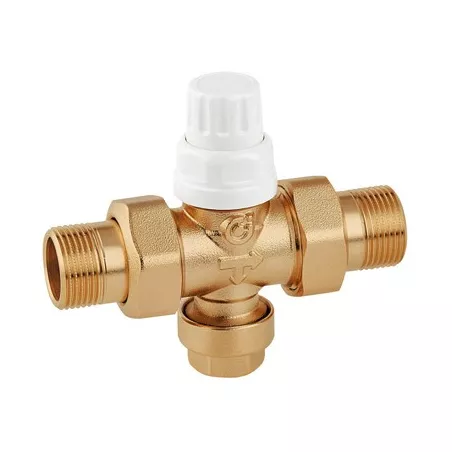

Vanne de zone 3 voies directionnelles, à équiper du moteur électrothermique TE220SCF avec ses raccords démontables

Fonction :

Les vannes de zone permettent d'orienter automatiquement le fluide caloporteur dans les circuits de chauffage.
Accouplées à une tête électrothermique commandée par un thermostat d'ambiance, elles ferment automatiquement la partie du circuit hydraulique qui n'est pas en demande.
Ces vannes de zone sont conçues pour piloter des petits circuits ou directement des émetteurs de chaleur.

Teneur maximum en glycol : 30%

Plus de détails
Type de raccordement : Á visser BSP (pas du gaz)1
1/2"-1/2"-1/2"
Are you an individual?
Are you a professional?

Log in to find out your discount.

€63.11 Tax included

52.59 € tax excl.

Unité de vente : Pièce
V3VDZL000000M15
Diamètre raccords: 1/2"-1/2"-1/2"
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne de zone 3 voies directionnelles

Caractéristiques techniques :

  • Corps : Laiton EN12165 CW617N
  • Obturateur : Laiton EN12164 CW617N
  • Joints hydraulique : EPDM
  • Axe de commande : Acier Inox
  • Fluides : eau, solutions avec glycol
  • glycol : 30% maxi
  • Plage de température d'exercice : 0 / 95°C
  • Pression maxi : 10 bar
  • Pression différentielle maxi : 1,2 bar
  • Kv : 3,7
  • Raccordements : Raccords union 1/2'', 3/4'',
  • Raccordement inférieur 3 voies : Raccords union 1/2'' M

Principe de fonctionnement :

A la demande du thermostat d'ambiance, la tête électrothermique ouvre ou ferme la vanne de zone.
La vanne s'ouvre sous l'action de l'élément thermostatique à cire dilatable, commandé directement par une resistance PTC, laquelle limite automatiquement le débit de manière à maintenir la température réglée.
Sans courant, le dispositif est "normalement fermé"

Caractéristiques techniques Vanne de zone 3 voies directionnelles

Data sheet

Reference
V3VDZL000000M15
Matière
Laiton
Obturateur
laiton
Joint
EPDM
Internes
Inox
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Débit
Kv : 3.7
Pression différentielle
Maxi 1.2 bar
Pression maximum
10 bar
Température minimum
0°C
Température maximum
95°C
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau glycolée
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8016615053708

Download documentation

FT VDC15

Fiche technique vannes de zone directionnelle

Download (616.29KB)

FT CAL-vanne de zone

Fiche Technique CALEFFI vanne de zone

Download (232.1KB)

Mode d'emploi vanne de zone

Mode Emploi Vanne de zone CALEFFI

Download (449.96KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne de zone 3 voies directionnelles

Voici la liste des références et poids correspondants aux options séléctionnées.
V3VDZL000000M15 - Vanne de zone 3 voies directionnelles - 1/2"-1/2"-1/2"
Diamètre raccords 1/2"-1/2"-1/2"
Packed weight 0,54495kg
52.59 € tax excl.
Consulter
V3VDZL000000M20 - Vanne de zone 3 voies directionnelles - 3/4"-1/2"-3/4"
Diamètre raccords 3/4"-1/2"-3/4"
Packed weight 0,55755kg
52.72 € tax excl.
Consulter
Référence - Désignation Diamètre raccords Packed weight Prix
V3VDZL000000M15 - Vanne de zone 3 voies directionnelles - 1/2"-1/2"-1/2" 1/2"-1/2"-1/2" 0,54495kg 52.59 € tax excl.
V3VDZL000000M20 - Vanne de zone 3 voies directionnelles - 3/4"-1/2"-3/4" 3/4"-1/2"-3/4" 0,55755kg 52.72 € tax excl.
