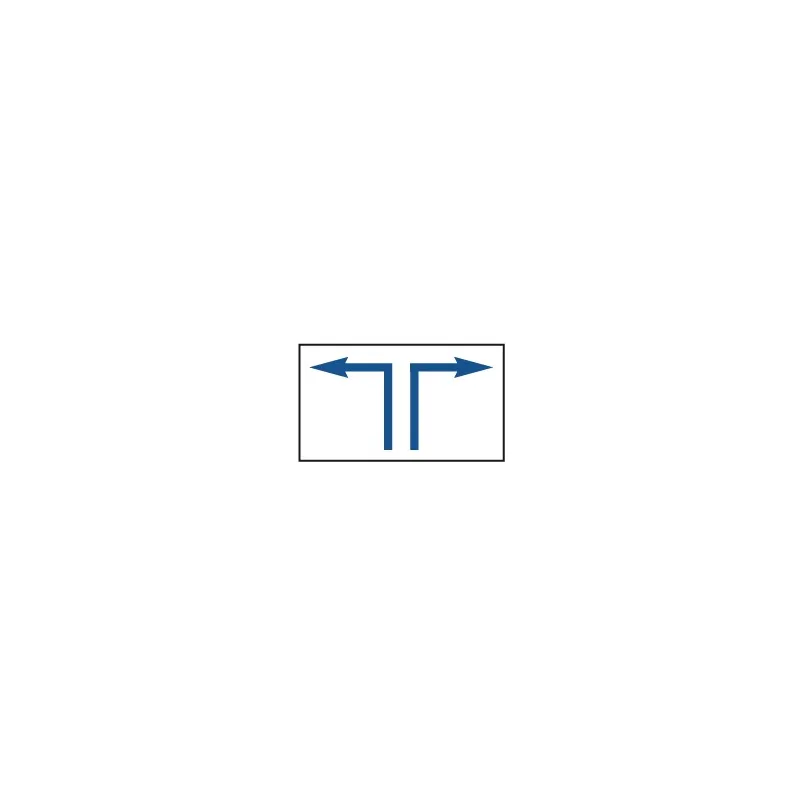

Schéma vanne directionnelle à boisseau cylindrique 3 voies
search
  • Vanne directionnelle à boisseau cylindrique 3 voies
  • Schéma vanne directionnelle à boisseau cylindrique 3 voies

Photos non contractuelles

Vanne directionnelle à boisseau cylindrique 3 voies

Fonction :

La vanne directionnelle VDEV  à boisseau cylindrique 3 voies permet de dériver automatiquement le fluide dans les installations de chauffage.

Teneur maximum en glycol : 50%

Normes et certifications : CEType de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€173.09 Tax included

144.24 € tax excl.

Unité de vente : Pièce
V3V12L000000M25
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne directionnelle à boisseau cylindrique 3 voies

Fonctionnement :

La voie AB est toujours ouverte
Le percement à 120° du boisseau permet de laisser ouvertes alternativement les voies A et B lors du fonctionnement du moteur, qui tourne toujours dans le meme sens; En cas de blocage, le moteur tourne en sens contraire.
Lecture directe sur le moteur de la position du boisseau

Caractéristiques techniques :

Corps de la vanne :

  • Corps : Laiton UNI EN12165 CW617N
  • Boisseau : laiton recouvert de polypropilène
  • Joints de boisseau : TPE
  • Fluides : eau, solutions avec glycol
  • Glycol : 50% maxi
  • Pression maxi de fonctionnement : 10 bar
  • Pression différentielle maxi : 1 bar
  • Plage de température : 5° / + 90°C
  • Kv (m3/h) 7,5

Servomoteur :

  • Alimentation électrique 230V 50 Hz
  • Puissance absorbée : 5VA
  • IP 40
  • Temps de manœuvre : 8 s
  • Température ambiante : 1 / 60°C
  • Cable d'alimentation : 1 m
  • Relai intégré

Caractéristiques techniques Vanne directionnelle à boisseau cylindrique 3 voies

Data sheet

Reference
V3V12L000000M25
Type de vanne
RBS (robinet à boisseau sphérique)
Matière
Laiton
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
1"
Pression maximum
10 bar
Température minimum
5°C
Température maximum
90°C
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau glycolée
Tension électrique
230V monophasé
Fréquence
50Hz
Indice de protection
IP40
Normes et certifications
CE
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3523830024581

Télécharger la documentation

FT VDB3V

Fiche technique vannes directionnelles à boisseau cylindrique 3 voies

Download (2.2MB)
